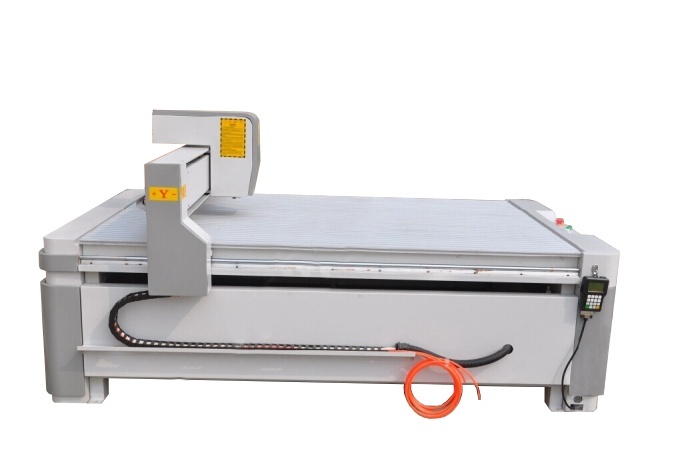

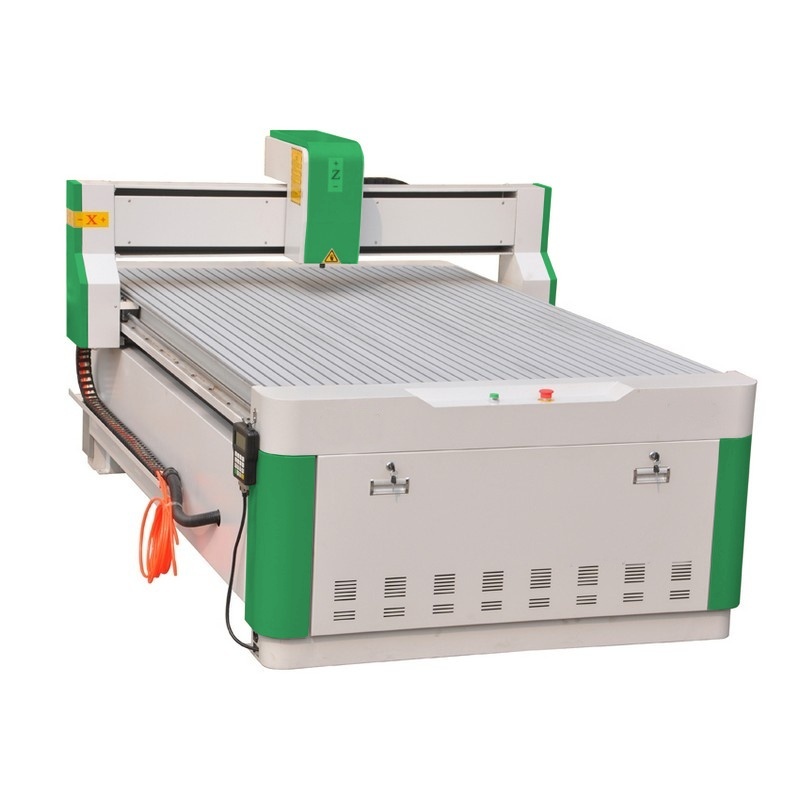

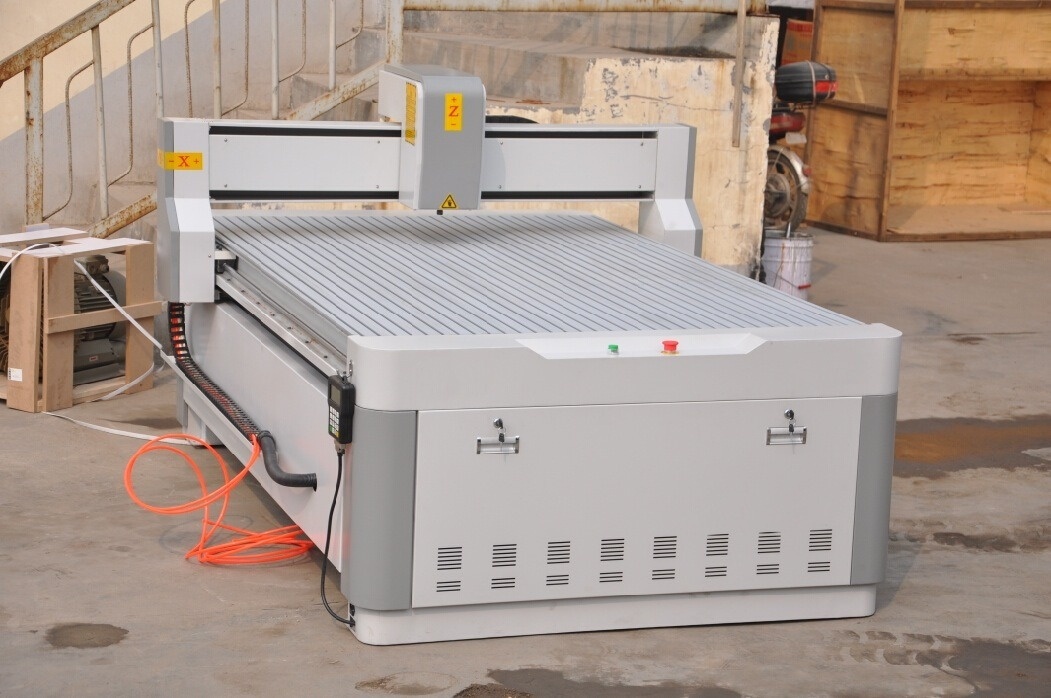

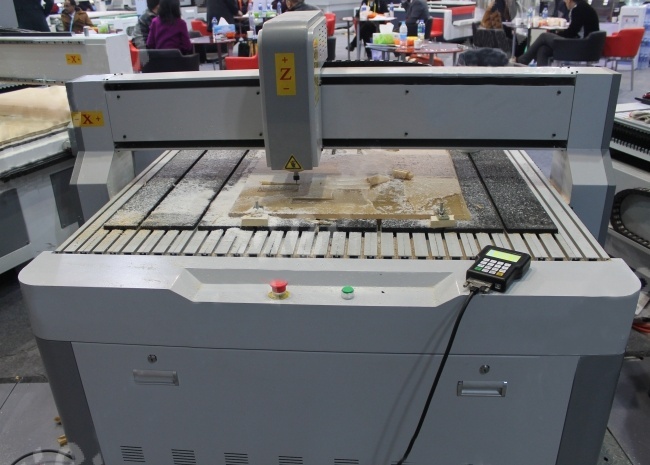

Фрезерный станок с ЧПУ RJ 1218 (круглые направляющие)
+7 (995) 888-07-02
Детальное описание
Применение
Предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик, цветной металл. Данные станки используются для выполнения фрезерных работ в 2D и 3D пространстве, для гравировальных работ и резьбы по дереву. Применяться в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур и многое другое.
Комплектация
| Станок RJ 1218 – механическая часть | 1 шт |
| Шпиндель 1,5/2,2 кВт | 1 шт |
| Электронный датчик измерения длины инструмента и высоты заготовки | 1 шт |
| Шкаф электронного управления | 1 шт |
| Водяной насос для охлаждения шпинделя | 1 шт |
| Комплект соединительных кабелей :Data Cable, Power Cable, etc. | 1 комп |
| Начальный комплект фрез | 1 комп |
| Цанга ER11 | 1 комп |
| Набор приспособлений для прижима заготовки | 1 комп |
| ЗИП | 1 комп |
Особенности конструкции
Литая чугунная станина
Благодаря литой чугунной станине станок обладает повышенной жесткостью и металлоемкостью. Станина подвергается термической обработке, что повышает срок службы станка.
Рабочий стол (механический)
Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком (жертвенник)

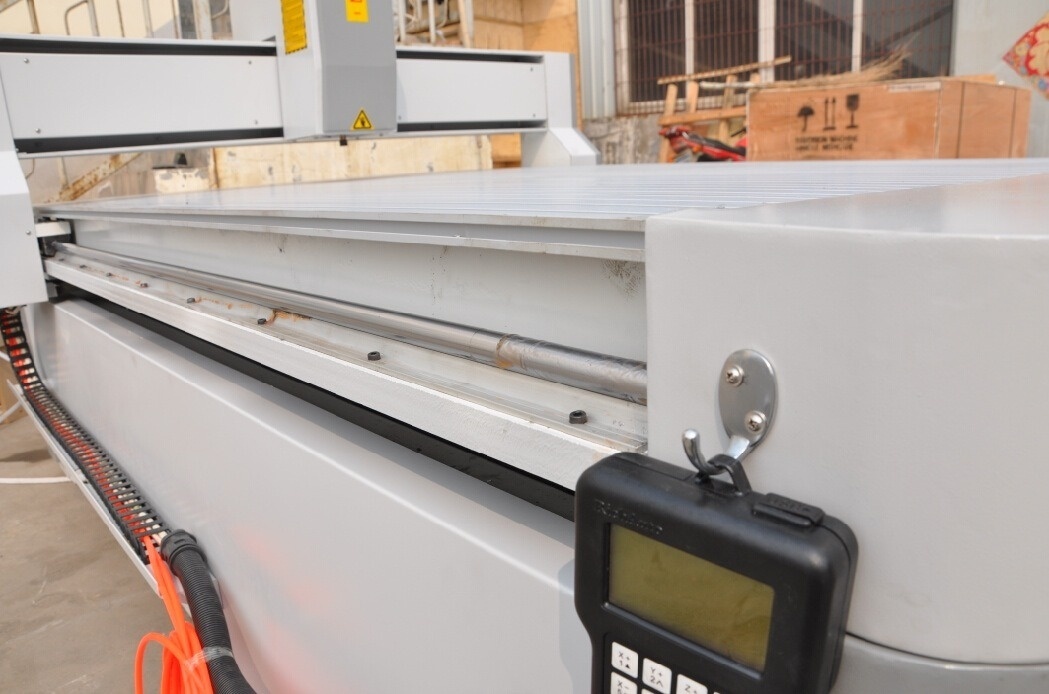

Высокоточные направляющие
Круглые линейные направляющие повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Высокопрецизионные винтовые пары
Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по осям Z X и Y
Шпиндель
За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.
Отдельно стоящий электрошкаф
Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.
Система управления
Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату «NC STUDIO» в системный блок и подключить при помощи DATA кабеля со станком
Датчик измерения длины инструмента и высоты заготовки
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работыДополнительные опции
Высота портала по оси Z=150 мм
Дает возможность устанавливать более высокие заготовки а также возможно установить поворотное устройство диаметром для фрезерования балясин до 80 мм.
Электрошпиндель 2,2 кВт (220V)
Расширяются технологические возможности использования станка по обработке более твердых материалов на более высоких режимах резания.
Пульт для NC Studio, беспроводной, для управления станком с ЧПУ
Беспроводной пульт совместим с версиями NC studio 5.xx и 8.xx. Состоит из комплекта: пульта + приемопередатчик, подключаемый по USB к компьютеру с NC Studio. С помощью пульта можно регулировать позицию инструмента, обнулить координаты, управлять шпинделем и др.
Пульт DSP RichAuto А11
Дает возможность работать на станке дистанционно от компьютера, управляющая программа передается на станок при помощи ФЛЭШ карты.
Поворотное устройство D 80
Поворотное устройство Позволяет обрабатывать детали тело вращения диаметром до 80 мм. Применяются на станках с высотой более150 мм по оси Z
Насадка для шпинделя
Данный раздел находится в стадии наполнения. Приносим свои извинения за доставленные неудобства.
Аспирационная установка
Двух мешковый пылеулавливающий агрегат мощностью 3 кВт. В комплекте с насадкой для шпинделя и гофра шланг 5 метров .| Технические характеристики фрезерного станка с ЧПУ RJ 1218 | |
| Рабочая зона (X*Y*Z) | 1200x1200x80/150 мм |
| Высота координаты Z | 80/150 мм |
| Направляющие X, Y, Z | круглые линейные |
| Механизм привода X, Y | зубчатая передача |
| Механизм привода Z | шарико-винтовая передача |
| Двигатель привода X,Y, Z | шаговый |
| Мощность Двигателя привода X,Y, Z | 0,45 кВт |
| Шпиндель | 1,5 (2,2 Опция) кВт |
| Частота вращения шпинделя | 6000-24000 об/мин |
| Дискретность перемещения позиционера | 0,006 мм |
| Точность позиционирования | ± 0.05 мм |
| Точность повторного позиционирования | ± 0.05 мм |
| Скорость позиционирования | до 10 м/мин |
| Макс. скорость перемещения (холостой ход) | до 10 м/мин |
| Макс. скорость фрезерования | до 6 м/мин |
| Система управления – тип СЧПУ | DSP (USB)/ NC Studio |
| Команды управляющих программ | G code |
| Напряжение питания | 220V/50HZ (380V) |
| Потребляемая мощность | 5.1 кВт |
| Габариты станка | 1550*1370*1620 мм |
| Масса станка | 650 кг |
| Программное обеспечение | Type3 /ARTCAM/ |
