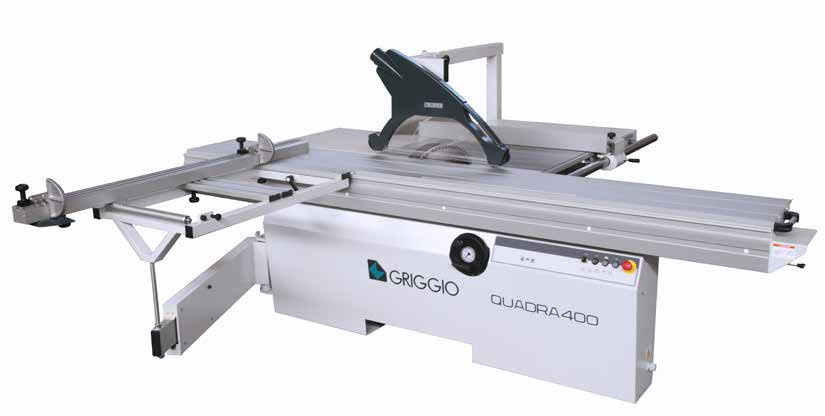

Форматно-раскроечный станок QUADRA 400 E
+7 (995) 888-07-03
Детальное описание
Форматно-раскроечный станок
предназначен для высококачественного раскроя ламинированных ДСП,
МДФ и ДВП; продольного, поперечного и под углом к волокнам раскроя
пиломатериалов. Подрезной узел с приводом от отдельного
электродвигателя обеспечивает идеальное пиление без сколов. Пильные
узлы могут быть синхронно наклонены на угол до 46 градусов. Массивная
станина, прочные направляющие и упоры, точность регулировок и мощность
привода основной пилы 5,5 кВт обеспечивают надежность данного
оборудования при многосменной работе в условиях промышленного
производства. Скорость вращения основной пилы выбирается перекидыванием
ремня на шкиве вала.
В комплект станка входят
- Алюминиевая каретка с цилиндрическими направляющими из стали высокой точности, на роликах
- Электрический подъем пилы (наклон вручную маховиком)
- Чугунный стол размер 1000х650 мм
- Параллельная упорная линейка с микрометрической регулировкой и эксцентриковой блокировкой
- Защитное устройство пилы (для диска до 315 мм), для большего диаметра необходимо заказывать параллелограмную защиту (опция).
- Защита мотора от перегрузки
- Грибовидная аварийная кнопка
- Расширение стола на выходе
Опции
- Станок без подрезного узла
- Двойная регулируемая подрезная пила "CD"
- Каретка длиной 2150, 2600, 3800 мм
- Запуск (управление) станка на каретке
- Автоматический запуск звезда-треугольник
- Пневматический прижим 3200 мм, полезная длина 3050 мм
- Алюминиевая линейка +30-45 градусов
- Приставка для параллельных резов
- Электронный визуализатор приставка для парал. резов
- Эксцентриковый винтовой прижим
- Двойной упор для реза под углом 45 градусов
- в сложенном положении длина линейки 830 мм (крайнее положение упора 720 мм)
- выдвигается на 500 мм (выдвинутая линейка без шкалы)
- Параллелограмная защита пилы СЕ
- Ширина реза 1600 мм
- Электронный счетчик параллельного упора с эксцентриковым фиксатором и микрометрической регулировкой
- Усиленная телескопическая линейка для форматной каретки
- 2 электронных счетчика для усиленной телескопической направляющей линейки
- Поворотная навесная панель управления
- Телескопич. удлинение фортматного стола
- Пила диам. 300-350-400 мм
- Подрезная пила 125 мм
- Усиленный мотор 7,5 кВт

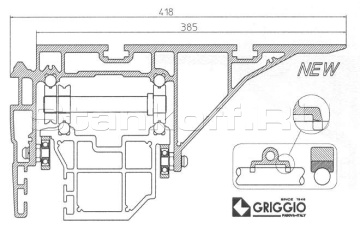

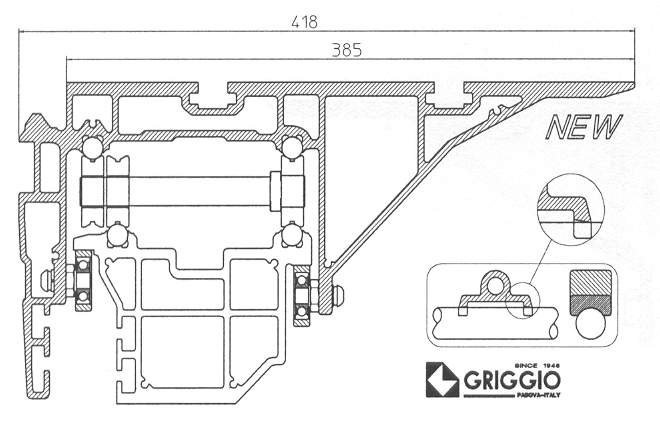

Чертеж каретки

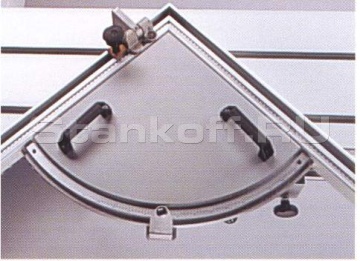

Упор +30-45
Двойной упор (1)

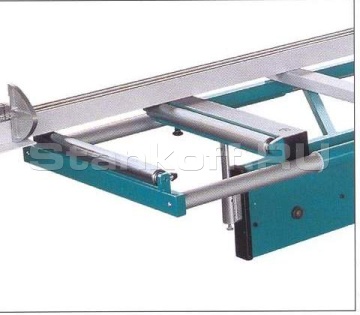

Удлинение форматной каретки
Приставка для параллельных резов

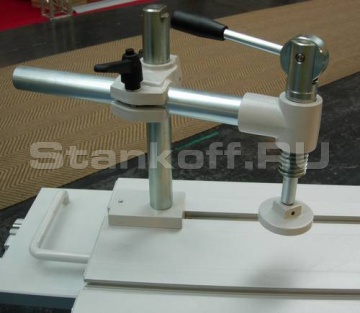

Эксцентриковый винтовой прижим
Параллелограммная защита

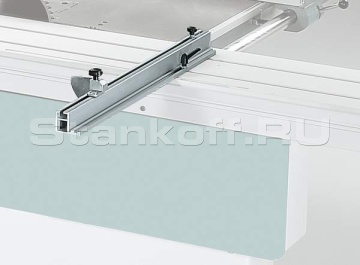

Усиленная линейка
Двойной упор (2)
Технические характеристики форматно-раскроечного станка QUADRA 400 |
|
| Ширина каретки | 385 мм |
| Длина раскроя каретки 2150 мм | 2170 мм |
| Длина раскроя каретки 2600 мм | 2700 мм |
| Длина раскроя каретки 3200 мм | 3300 мм |
| Длина раскроя каретки 3800 мм | 3870 мм |
| Диаметр главной пилы | 400 мм |
| 3 cкорости вращения вала пилы, об/мин | 3000-4000-5000 |
| Высота реза при 90 / 45 град | 130 / 90 мм |
| Угол наклона пилы | 0 – 46 град |
| Диаметр подрезной пилы | 125 мм |
| Ширина реза между пилой и упорной линейкой | 1250 мм |
| 2 вытяжных отверстия диам. | 60 и 120 мм |
| Мощность мотора | 7,5 лс (5,5 кВт) |
| Мощность мотора подрезной пилы | 1 лс (0,75 кВт) |
| Вес нетто | 740 кг |
| Габаритный размер (с кареткой 3200 мм) | 3325 х 3388 х 900 мм |
