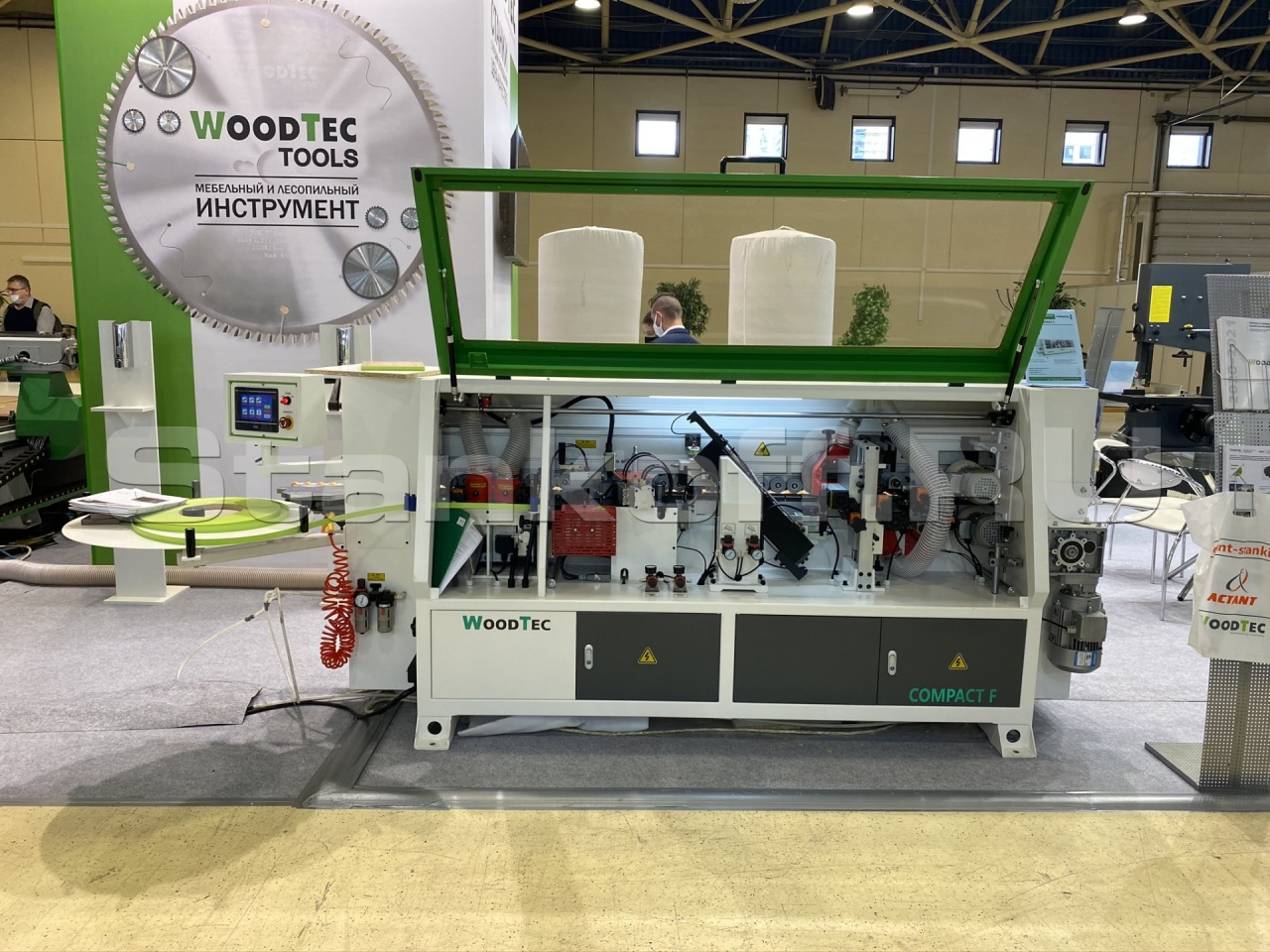

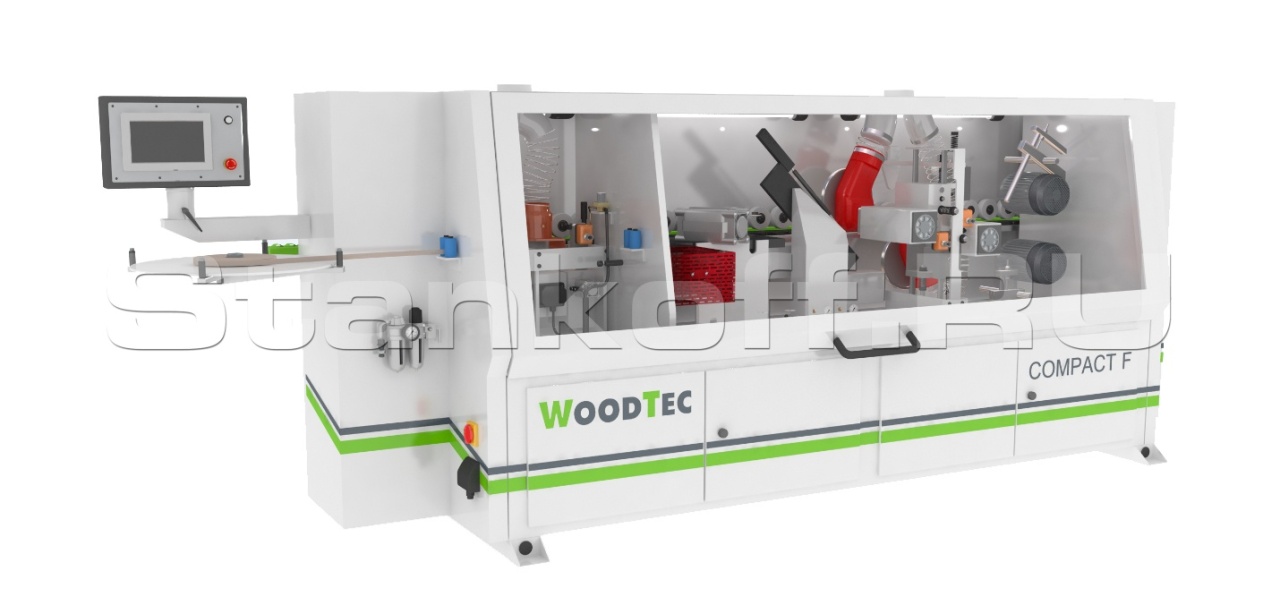

Станок для облицовывания кромок WoodTec Compact F


Станок для облицовывания кромок WoodTec Compact F Станок для облицовывания кромок WoodTec Compact F
Производитель
WoodTec (Китай)
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3мм.

Cхемы обработки


Предварительное фрезерование

Подача кромки

Подача кромки

Клеевой узел

Клеевой узел


Гильотина

Пресс группа

Пресс группа

Узел 2-х моторной торцовки

Узел 2-х моторной торцовки

Чистовой узел фрезерования свесов

Чистовой узел фрезерования свесов

Узел радиусной циклевки

Узел радиусной циклевки

Полировальный узел

Полировальный узел

Отличительные особенности

  • Узел предварительного фрезерования оснащен алмазными фрезами
  • Скорость подачи 12,5 м/мин;
  • Подогрев направляющей линейки;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин. Радиус фрезы 2мм;
  • Циклевка плоская;
  • Полировальный узел 2х0,18кВт 1400 об/мин;
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
  • Магазин подачи рулонного кромочного материала;
  • Пульт управления на передней панели станка;
  • Поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха;

Конструктивные особенности


Узел предварительного фрезерования

Узел предварительного фрезерования

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2x2,2 кВт, 12000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм.

Оснащается инструментом: 2 алмазные фрезы, высота фрез 42 мм.

Клеевой узел

Клеевой узел

Клеевой бачок 1,5 л. имеет нижнее расположение относительно клеенаносящего вала.
Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.
Не требуется регулировка на толщину материала.

Торцовочный агрегат
Торцовочный агрегат
Торцовочный агрегат

Торцовочный агрегат

Два промышленных двигателя (12000 об/мин), 2x0,22кВт Две пилы Ø80 х Ø22, Z=20
Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:
- простое линейное движение двух пил вверх-вниз;
- простая схема пневматики;
- призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.

Узел фрезерный для снятия свесов

Узел фрезерный для снятия свесов

Два промышленных двигателя (12000 об/мин) 2х0,37кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2мм.
Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы целиковые 6 ножей Ф75; Z = 4; R2.

Узел радиусной  цикли

Узел радиусной цикли

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

Полировка

Полировка

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
- Блеск обработанной поверхности, очищает от загрязнений.
- Восстанавливает цвет после циклевочного узла.
- Формирует микро радиус у тонкой кромки(притупляет острый край).

Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18кВт.

Панель управления

Панель управления

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Система показывает кол-во используемой кромки(счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

Настройка на толщину детали

Настройка на толщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

Технические характеристики станка для облицовывания кромок WoodTec Compact F

Толщина кромочного материала

мм

0,4 - 3

Узел предварительного фрезерования

кВт

2х1,25

Толщина детали, мин/макс

мм

10 - 50

Размеры обрабатываемой детали (мин) - длинна x ширина

мм

120 x 80

Скорость подачи

м/мин

12,5

Мощность двух моторов на префуговку

кВт

2 х 2,2

Мощность двигателей чистовой торцовки- 2шт.

кВт

2х0,22

Обороты пил

об/мин

12000

Фрезы узла снятия свесов кромки по плоскости - 2шт.

мм

Ø75; Z = 4; R2

Мощность двигателей фрезерного узла-2шт.

кВт

2х0,37

Обороты

об/мин

12000

Полировальный узел – мощность

кВт

2х0,18

Обороты

об/мин

1400

Общая  мощность

кВт

7,5

Питающее напряжение (3 фазы )

В

380

Давление сжатого воздуха

Bar

6,0

Габаритные размеры


- длина мм 3630

- ширина

мм

750

- высота

мм

1300

Вес

кг

850
