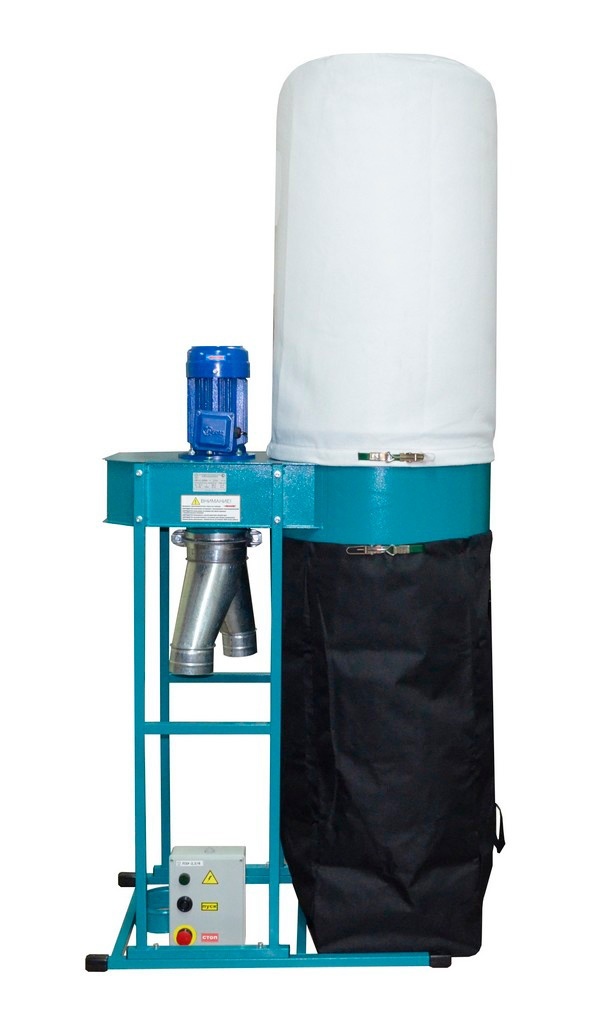

Пылеулавливающий агрегат УВП-С 2000К
Детальное описание
Предназначена для удаления не склонных к слипанию материалов в продолжительном режиме работы, в условиях столярных (C) и лесопильных производств с обработкой пиломатериала естественной влажности.
Установка осуществляет удаление стружек, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшую фильтрацию воздуха и накопление отходов в специальном мешке – накопителе. Максимальная длина удаляемых твёрдых элементов не должна превышать 70 мм.
Соединение установки с деревообрабатывающим оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи). Отсутствует функция уборки пола.
В комплектацию установки входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.
Область применения
- Деревообработка, столярные производства, лесопильные производства с обработкой пиломатериала естественной влажности;
- Производство мебели из ЛДСП, МДФ, ДВП, фанеры;
- Производство пластиковых, алюминиевых окон и дверей;
- Допускаются к использованию в школьных, профессиональных учебных учреждениях при соблюдении дополнительных условий шумоизоляционной безопасности;
Схемы присоединения
Устройство и комплект поставки
Комплектация УВП-С 2000К
Поз. | Кол. | Обозначение |
---|---|---|
1 | 1 | Корпус в сборе с крыльчаткой, патрубком |
2 | 1 | Обод |
3 | 1 | Основание |
4 | 1 | Фильтр МС580х1100/К |
5 | 1 | Мешок накопительный МС580х1100 |
6 | 1 | Бандаж 160 |
7 | 2 | Ножка |
8 | 4 | Болт М5-6gх16 |
9 | 4 | Гайка М5 самоконтрящаяся |
10 | 2 | Стойка |
11 | 1 | Предфильтр МС580х950 |
12 | 14 | Болт M8x35 |
13 | 16 | Шайба 8 |
14 | 3 | Гайка М8 самоконтрящаяся |
15 | 1 | ПЗУ (пускозащитное устройство) |
16 | 1 | Коллектор 160-120х100 |
17 | 1 | Переход 158 |
Правила подбора установки
При подборе установки следует обратить внимание на следующие параметры:
- Производительность, которую должена обеспечивать установка для нормальной работы станка (оборудования) (м3/час);
- Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с);
- Создаваемое разряжение на входе (Па);
- Количество патрубков и их геометрические параметры для подсоединения воздуховодов;
- Наличие в комплектации электро-пусковой аппаратуры.
Отличительные особенности установки
- Аспирационное оборудование промышленного назначения, для эксплуатации в продолжительном режиме работы;
- Фильтры – использование фильтровального материала с каландрированной поверхностью значительно повышает эффективность очистки и увеличивает срок эксплуатации фильтровальных элементов. Класс фильтра F5;
- Чистый воздух – Степень очистки воздуха составляет – 99,9%;
- Высокие скоростные потоки всасываемого воздуха до 43 м/с;
- 100% экономия тепла за счёт циркуляции воздуха внутри помещения;
- Защита от перегрузок – установки комплектуются пускозащитным устройством – ПЗУ с автоматическим выключателем, магнитным пускателем, тепловым реле, что обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок;
- Удобство подсоединения к станку – возможность расположения корпуса аспирационной установки выходным патрубком вниз или вверх;
- Удобство при выгрузке – мешок-накопитель оснащен хомут-ремнём с замком имеющим регулировку натяжения и предусмотрены ручки, что позволяет осуществить его снятие и установку одним человеком;
- Длительный срок эксплуатации – использование материалов и комплектующих высокого качества, надёжное соединение конструкции с опорной рамой, детали установки покрыты ударопрочной, коррозионностойкой высокотемпературной порошковой краской;
- Виброизоляция – применение виброизоляционных опор позволяет уменьшить вибрацию и повысить устойчивость установки;
- Высокое качество – контроль качества на всех этапах производства, вся выпускаемая продукция сертифицирована;
Максимальная пропускная способность, м3/час | 2300 |
Максимальный скоростной поток, м/с | 32 |
Разрежение установки Рст, Па | 1350 |
Диаметр входного патрубка, мм | 160 |
Количество фильтров; шт. | 1 |
Площадь фильтрования, м2 | 4,8 |
Номинальный среднемедианный размер улавливаемых частиц, мкм | 20 |
Класс фильтра | F5 |
Степень очистки воздуха не менее, % | 99,9 |
Количество накопительных мешков, шт. | 1 |
Объем накопительных мешков, м3 | 0,25 |
Уровень звуковой мощности (max), дБ | 84 |
Диаметр колеса вентилятора, мм | 315 |
Частота вращения вентилятора, об/мин | 2860 |
Номинальная мощность, кВт | 2,2 |
Максимальный потребляемый ток, А | 4,6 |
Напряжение, В | 380 |
Род тока питающей сети | переменный, трехфазный |
Масса, кг (не более) | 62 |
Габаритные размеры, мм: длина ширина высота |
1040 600 2450 |
Размеры тары, м: длина ширина высота |
1,55 0,65 0,65 |
Масса брутто, кг (не более) | 85 |
