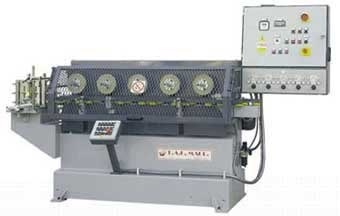

Станок для нанесения грунта TR/5
+7 (995) 888-07-03
Детальное описание
Назначение
Предназначен для нанесения грунта на поверхность багета и погонажных изделий с целью ее подготовки к покраске, накатке пульпы, горячему тиснения с пленки и другим отделочным работам. Станок изготавливается в трех исполнениях, отличающихся количеством подающих роликов 3 - 4 - 5.
Область применения
Высокопроизводительный станок идеально подходит для применения на предприятиях и в цехах по производству багета, погонажных изделий, изготовлению декоративных элементов в мебельном производстве и в мастерских по изготовлению багетных рамок.
Схема обработки
Конструктивные особенностиМ
Массивная жесткая станина
Массивная сварная станина коробчатой формы из стального листа обеспечивает повышенную жесткость конструкции станка и надежность, что исключает вибрацию при работе механизма нанесения грунта и подачи заготовок. Обеспечивается высокое качество обработки, а также долговечность эксплуатации станка без потери точностных параметров.

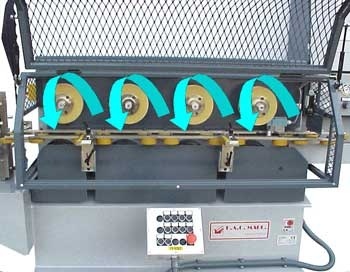

Роликовая система подачи заготовок с высокой скоростью
Станок имеет систему подачи заготовок с помощью нижних приводных стальных роликов и верхних обрезиненных приводных роликов. Высокая скорость подачи до 80 м/мин обеспечивает повышение производительности станка. Скорость подачи регулируется бесступенчато с помощью инвертора. Прижим заготовок верхними роликами осуществляется от пневматики с независимой регулировкой усилия прижима рукоятками на панели управления.

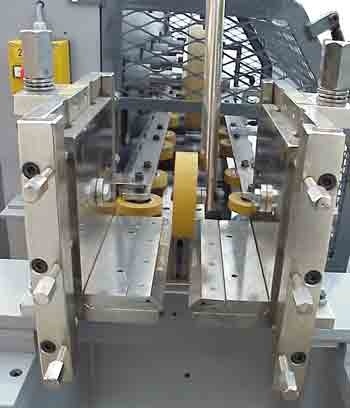

Боковые направляющие ролики

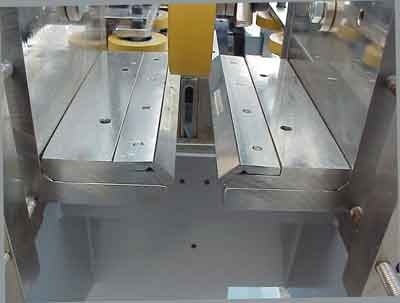

Боковые направляющие ролики, установленные на параллельных напарвляющих, обеспечивают точное позиционирование заготовки на роликовом конвейере с базированием по ширине. На входе станка установлены обрезиненные ролики, а в непосредственной близости от рабочего узла - никелированные пластины из стали. Настройка роликов производится перемещением общей направляющей планки в пазах с отчетом размера по линейке, расположенной непосредственно под направляющими.
Узел нанесения грунта
Узел нанесения грунта предназначен для создания идеально гладкой поверхности багета и обеспечивает высокое качество покрытия.

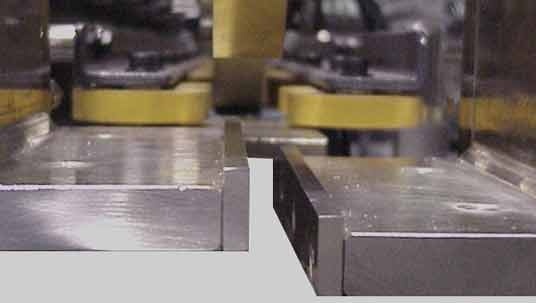

Стальная емкость для материала
Станок оборудован емкостью из стали для грунтовочной пасты, из которой она выдавливается на заготовку. Емкость легко очищается и может использоваться с жестко закрепленным под углом 45? приспособлением, позволяющим контролировать нанесение грунта.

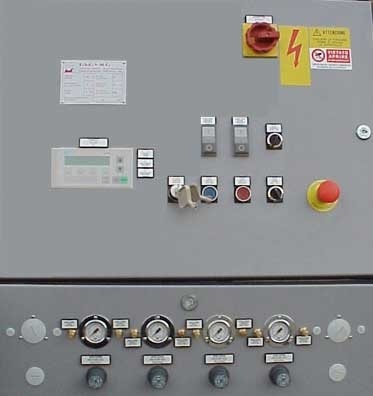

Пульт управления станком
Эргономичный пульт управления установлен в зоне работы оператора на станине станка. Обеспечивается удобство настройки и управления станком.| Техническая характеристика | |
Количество подающих роликов, мм |
5 |
Ширина обработки, мм (базовая/опция) |
110/160 |
Скорость подачи, (бесступенчатая), м/мин |
15 - 80 |
Общая установленная мощность, кВт |
1,5 |
Расход воздуха, л/мин |
130 |
Габаритные размеры, мм : |
|
- длина |
2550 |
- ширина |
1300 |
- высота |
1750 |
Масса, кг |
950 |
