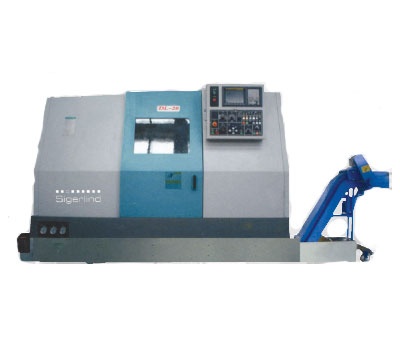

Токарно-обрабатывающий центр с ЧПУ DL-32/1000M


Токарно-обрабатывающий центр с ЧПУ DL-32/1000M
Производитель
DMTG (Китай)
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание


Назначение

Токарные обрабатывающие центры с ЧПУ серии DL разработаны в соответствии с последними мировыми тенденциями в области комплексной токарно-фрезерной обработки. Данное оборудование применяется на машиностроительных заводах России, США, Италии, Южной Кореи.

Базовая комплектация

  • 12-ти позиционная револьверная головка;
  • гидравлическая задняя бабка;
  • трех кулачковый патрон с гидравлическим приводом;
  • система регулировки давления зажима кулачков патрона;
  • конвейер для сбора стружки с контейнером;
  • набор ключей и инструмента

Опции

  • Система ЧПУ Siemens SINUMERIK 802S(D)
  • устройство автоматической подачи прутка;
  • система автоматической настройки инструмента Renishaw;
  • 12-ти позиционная револьверная инструментальная головка типа VDI-30 с возможностью установки приводного инструмента;
  • противошпиндель (неприводной);
  • сквозной патрон с гидравлическим приводом;
  • уловитель детали;
  • индексация шпинделя;

Особенности конструкции


Шпиндель

Шпиндель

Высокоточный, жесткий шпиндель установлен на двойных роликовых и радиально-упорных подшипниках фирмы NSK (Япония), что обеспечивает повышенную осевую и радиальную жесткость.

Наклонная литая станина

Наклонная литая станина

Наклонная листая станина отлита из чугуна. Угол накола станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Наклонная станина способствует более эффективному удалению стружки.

Привод главного движения

Привод главного движения

Станок оснащен приводом главного движения с ременной передачей и двигателем переменного тока с цифровым управлением. Максимальная частота вращения 4500 об/мин (DL-20). Управление частотой вращения осуществляется во всем диапазоне частот вращения с шагом 1 об/мин. Высокая скорость вращения шпинделя позволяет применять для обработки современный инструмент со сменными неперетачиваемыми пластинами и прогрессивные режимы резания.

Револьверная головка(вместо инструментальный магазин)

Револьверная головка(вместо инструментальный магазин)

В стандартной комплектации на станке установлена 12-ти позиционная револьверная головка. Поворот револьверной головки осуществляется в обе стороны для более быстрой смены инструмента. Время смены инструмента 0,3с.
Опционально: 12-ти позиционная револьверная инструментальная головка типа VDI-30 с возможностью установки приводного инструмента.

Задняя бабка с конусом морзе №4 (DL-20), №5 (DL-40)

Задняя бабка с конусом морзе №4 (DL-20), №5 (DL-40)

Пиноль задней бабки имеет гидравлический привод.

Система ЧПУ FANUC Oi-Mate TC

Система ЧПУ FANUC Oi-Mate TC

Тип – замкнутый; количество осей управления – 2 + шпиндель (2D); память на 63 программы; таблица корректоров на 64 инструмента.

Система ЧПУ Siemens SINUMERIK 802S(D)

Система ЧПУ Siemens SINUMERIK 802S(D)

До 3 аналоговых осей и один аналоговый шпиндель (без оси C; Аналоговый шпиндель через интерфейс ±10 В; Свободный выбор токарной или фрезерной обработки
Предварительно заданные станочные данные; Интерфейс RS 232 C; 48 цифровых входов и 16 цифровых выходов (0.5 A); Типовая программа и примеры PLC.

Устройство автоматической подачи прутка

Устройство автоматической подачи прутка

http://www.intervesp-stanki.ru/files/image/tok2_html_m3e082bdb.png

Система автоматической настройки инструмента Renishaw

Система автоматической настройки инструмента Renishaw

Предназначена для автоматической наладки инструмента и контроля его поломки; точность ввода коррекции на длину и диаметр инструмента; автоматическое измерение параметров всех инструментов в магазине станка в течение нескольких минут; обнаружение поломки инструмента непосредственно в технологическом процессе.

Техническая характеристика DL-32/1000M
Диаметр обработки над станиной, мм 680
Диаметр обработки над суппортом, мм 400
Длина обработки, мм 1000
Ускоренные перемещения, X,Z мм/мин13/13
Величина подач, мм/мин 0-5000
Диаметр патрона, мм 380
Частота вращения шпинделя, об/мин 20-2000
Мощность главного привода, кВт 30
Диаметр отверстия в шпинделе, мм 100
Револьверная головка, поз. 12
Диаметр пиноли задней бабки, мм160
Ход пиноли, мм 180
Конус задней бабки МТ5
Наклон станины,o 45
Габариты станка, мм 5740-6740х2040х2240
Масса станка, кг 11000-13000
