Станок токарный с ЧПУ CKE 6180/1500
Детальное описание
Станок с ЧПУ токарный по металлу предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование.
Обрабатываемый материал:
- сталь;
- чугун;
- легированные сплавы (нержавейка);
- цветные металлы и легкие сплавы.
Область применения
![Zbiq9SJb89.jpg](https://www.prostanki.com/img/upload/ZVpBUTu1nJ56IP_8104790637.jpeg)

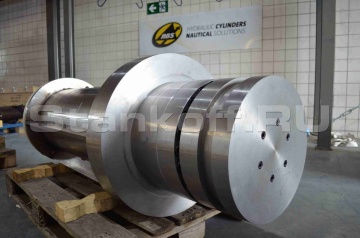

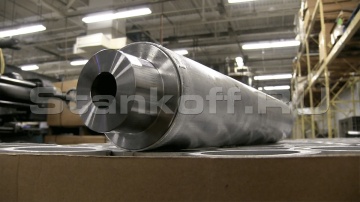

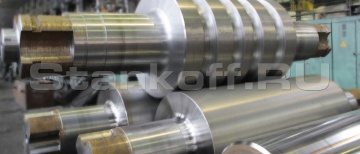

Прессовый вал - тяжелая промышленность
![HEFF7D9m2e.jpg](https://www.prostanki.com/img/upload/fcXwjp93xfL5JH_8176380927.jpeg)
Прокатные валки - тяжелая промышленность
![bhwULXIYqd.jpg](https://www.prostanki.com/img/upload/Y5DXTw0Ga1h3co_324462291.jpeg)
Промышленные стальные ролики - тяжелая промышленность
![PTFdItEJcX.jpg](https://www.prostanki.com/img/upload/zzmCzQiMAjt57h_211721770.jpeg)

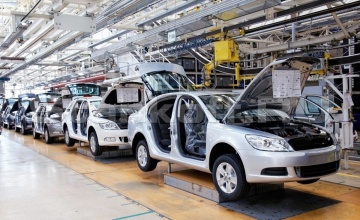

Детали автомобиля - автомобильная промышленность
![A99YYgMa6T.jpg](https://www.prostanki.com/img/upload/NpsTHi9KFgV08l_366889536.jpeg)
Элементы двигателя - автомобильная промышленность
![Vgtz7Qh4pi.jpg](https://www.prostanki.com/img/upload/Imw1fcybfdxoFF_7745508283.jpeg)

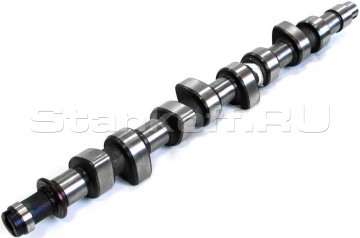

Распредвалы - автомобильная промышленность
![59EtND5dgk.jpg](https://www.prostanki.com/img/upload/rr8wvvXbwP3lj4_8940409462.jpeg)

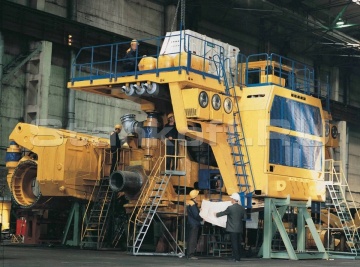

БелАЗ - машиностроение
![ssq5OJVUHH.jpg](https://www.prostanki.com/img/upload/Wq9SxYpQDRKoCC_5154095496.jpeg)

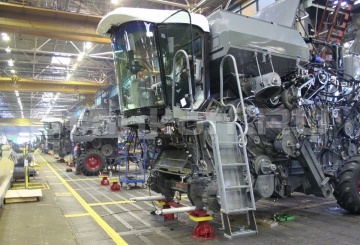

Комбайны Ростсельмаш - машиностроение
![ZScS8l7ieL.jpg](https://www.prostanki.com/img/upload/MxV9dN6LjAYOMy_8729591187.jpeg)

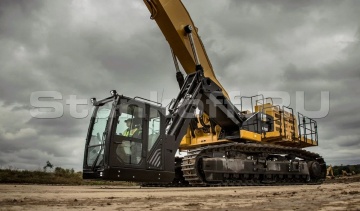

Перегружатель Caterpillar MH3295 - машиностроение
![ca4lPh3pRj.jpg](https://www.prostanki.com/img/upload/oo0FginNYoXJYg_7904716024.jpeg)

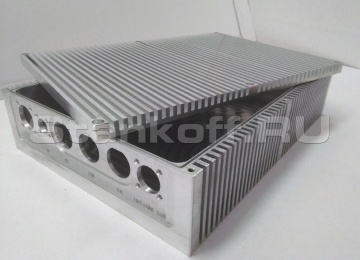

Алюминиевый корпус - приборостроение
![NdQjsQJ1oH.jpg](https://www.prostanki.com/img/upload/zvMxoq4UABn31S_8283671387.jpeg)

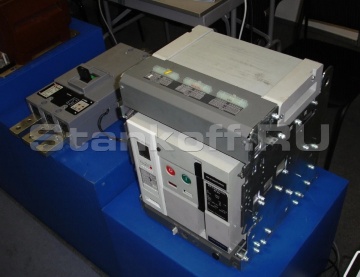

Воздушный автомат - приборостроение
![BzZMLXOGrH.jpg](https://www.prostanki.com/img/upload/RnYgR2RHhxEeao_3913191446.jpeg)
Высокоточные гироскопические приборы - приборостроение
![2CKzXU4oaC.jpg](https://www.prostanki.com/img/upload/tNtEAzydIoCFoV_6167414149.jpeg)
ИЛ 76 - авиационная промышленность
![EznwQET2Rc.jpg](https://www.prostanki.com/img/upload/IBjb0yIJa5ufmS_4604435662.jpeg)

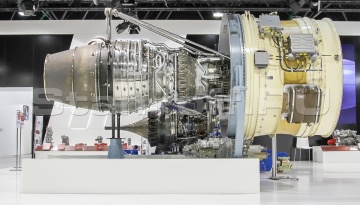

Авиационный двигатель - авиационная промышленность
![rJ2YCXUN5p.jpg](https://www.prostanki.com/img/upload/5SPtcFX1QcCW0f_4815659003.jpeg)

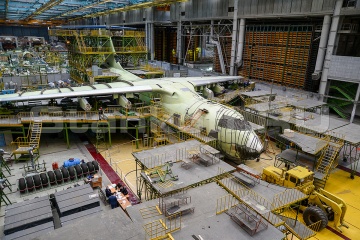

Корпус самолёта - авиационная промышленность
![PQmf9pj6ab.jpg](https://www.prostanki.com/img/upload/nbccPPgOm6nXuM_3580837374.jpeg)

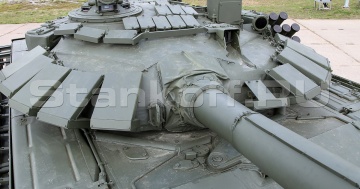

Башня Т-72Б - военная промышленность
![E6fdbbsd24.jpg](https://www.prostanki.com/img/upload/oGPnL5WJZ5azJX_620104399.jpeg)
ТОС-1А «Солнцепёк» - военная промышленность
![6d2zIuPq9Q.jpg](https://www.prostanki.com/img/upload/go7DaXTV73AqEa_517553429.jpeg)

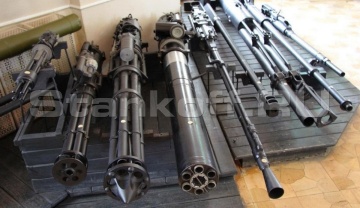

ГШ-6-23 - военная промышленность
![67Na7xDa3S.jpg](https://www.prostanki.com/img/upload/7E9oGy814fRa8W_2272709563.jpeg)

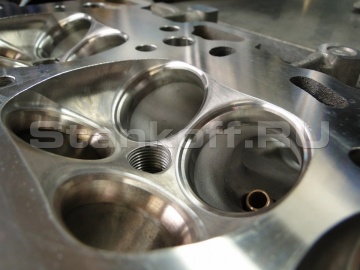

Автомобильный двигатель - двигателестроение
![UT6iTJ8baZ.jpg](https://www.prostanki.com/img/upload/glnGPW4vMoUMik_3627931181.jpeg)
Турбореактивный двигатель - двигателестроение
![i1hjxM2Bry.jpg](https://www.prostanki.com/img/upload/Lx0r7sPsC8HDNs_1903927987.jpeg)
Силовой агрегат автомобиля - двигателестроение
Схема обработки
![B7hdE1gUNL.jpeg](https://www.prostanki.com/img/upload/IFE8XnOvDjoJaL_3821779960.jpeg)

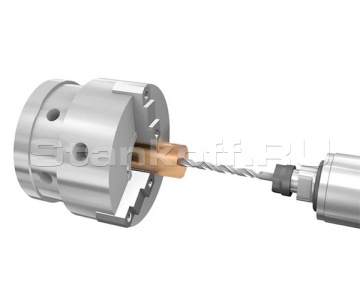

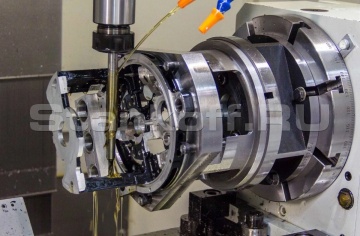

Осевое сверление
![gnr9ccZFWM.jpg](https://www.prostanki.com/img/upload/fklSWoS9H2nWTG_1509262674.jpeg)

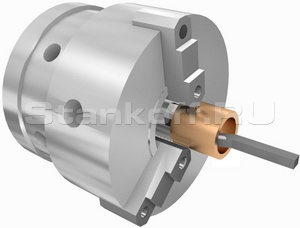

Развёртывание
![bc3O7l42L4.jpeg](https://www.prostanki.com/img/upload/C3SjDmSwgfBsWE_157145415.jpeg)

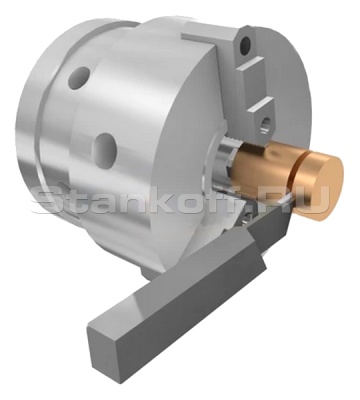

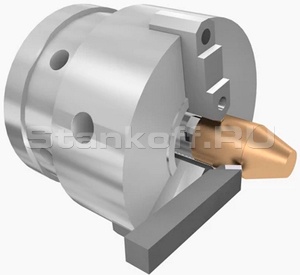

Наружное (проходное) точнение
![hFH3gyMtNS.jpeg](https://www.prostanki.com/img/upload/4NBpLkKjrpSIKL_3474159830.jpeg)

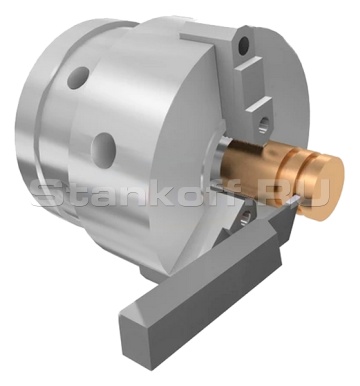

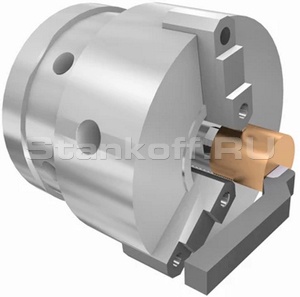

Точение канавки
![Точение фаски](https://www.prostanki.com/img/upload/DnaEbVyiwhuA56_3827152189.jpeg)
Точение фаски
![Точение конуса](https://www.prostanki.com/img/upload/Mm38jObtcixEoM_1833489757.jpeg)
Точение конуса
![Точение торца](https://www.prostanki.com/img/upload/qJvjpsOTV1yUt2_9467493944.jpeg)

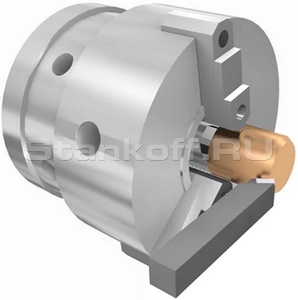

Точение торца
![Резьбонарезание](https://www.prostanki.com/img/upload/bcQO6tp2yhal26_5287638700.jpeg)

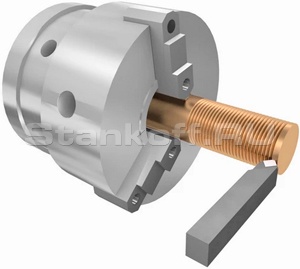

Резьбонарезание
![Расточка](https://www.prostanki.com/img/upload/gQej2rhT06ZlCr_6541864430.jpeg)
Расточка
![Накатка профиля](https://www.prostanki.com/img/upload/vvK1BKVKBGxIEr_7883982305.jpeg)

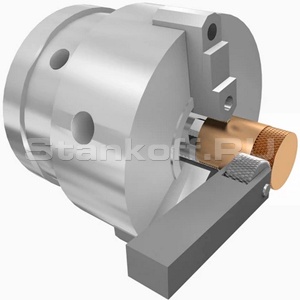

Накатка профиля
Конструктивные особенности
![Литая станина](https://www.prostanki.com/img/upload/9CKY4Ka8lZeBoG_3246590461.jpeg)

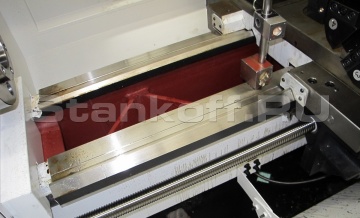

Литая станина
Литая станина усилена ребрами жесткости. V-образные закаленные и отшлифованные направляющие станины покрыты специальным покрытием Turcite-B для перемещения с минимальным износом и трением.![Автоматическая система смазки](https://www.prostanki.com/img/upload/zajrYDi07Z7IOU_9889821988.jpeg)
Автоматическая система смазки
Автоматическая система смазки направляющих и ШВП обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, что сокращает их износ, повышает плавность хода.![Бесступенчатая регулировка](https://www.prostanki.com/img/upload/qJGE67qAW6wWN5_3957090268.jpeg)
Бесступенчатая регулировка
Бесступенчатая регулировка скорости шпинделя позволяет производить регулировку оборотов шпинделя во всем диапазоне без остановки процесса обработки.![Револьверная голова - 6 позиционная](https://www.prostanki.com/img/upload/AB6G5wlBIOCj9h_7196806903.jpeg)
Револьверная голова - 6 позиционная

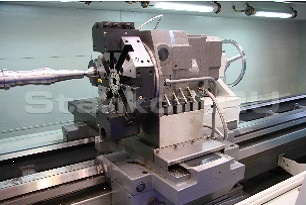

В стандартную комплектацию входит 6-ти позиционная револьверная головка, оснащенная муфтой для быстрой и плавной индексации инструмента. Смена инструмента происходит за 1 - 2 сек.![Шпиндельный узел](https://www.prostanki.com/img/upload/rhfNh6nTmpMxKL_4408910876.jpeg)

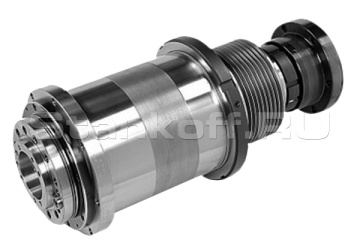

Шпиндельный узел
Шпиндель изготовлен по технологии и под контролем специалистов IBAG Швейцария.![Местное освещение рабочей зоны](https://www.prostanki.com/img/upload/qDFJ8GrPdIm7UF_3980290241.jpeg)
Местное освещение рабочей зоны
Расположено в удобном для оператора месте. Светильники местного освещения соответствуют необходимым требованиям, выдвигаемыми условиями производства и гарантируют безопасность работника, способствуя созданию комфортных условий труда.![Механическая задняя бабка](https://www.prostanki.com/img/upload/KxtFCfW6IHnoPS_4559434167.jpeg)
Механическая задняя бабка
Задняя бабка токарного станка с ЧПУ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий деталей, такие как сверла, зенкеры, развертки, метчики и др.![3-кулачковый механический патрон](https://www.prostanki.com/img/upload/Xjf9P8oStYejrx_9706683879.jpeg)
3-кулачковый механический патрон

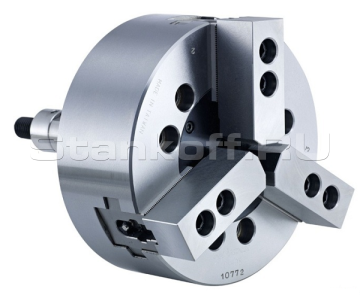

Самоцентрирующие токарные патроны выполняются из стали и чугуна. Патроны предназначены для зажима деталей на станках токарной группы. 3-х кулачковые самоцентрирующиеся токарные патроны, имеют диаметр в диапазоне 80 - 400 мм.Дополнительные опции
![Гидравлический патрон](https://www.prostanki.com/img/upload/cOdv0jN9PduJT3_5426875550.png)
Гидравлический патрон
Патроны 3-х кулачковые гидравлические предназначены для закрепления и обработки заготовок круглой и шестигранной формы на станках с ЧПУ и обрабатывающих центрах. Гидравлические токарные патроны способны сократить время рабочего на 50-70%, так как для замены заготовок не надо пользоваться ручными ключами, а достаточно один раз настроить силу зажима заготовки.![8-ми позиционная револьверная головка](https://www.prostanki.com/img/upload/bN8sfvX3uwuar4_4959919337.jpeg)
8-ми позиционная револьверная головка
Увеличенное количество инструментов, что влияет на производительность и позволяет изготавливать более сложные детали. Смена инструмента происходит за 1-2 сек.Стандартная комплектация
- 3-кулачковый механический патрон
- Механическая задняя бабка
- 6-позиционная револьверная голова
- Местное освещение рабочей зоны
- Система ЧПУ Fanuc (Япония)
- Неподвижный центр
- Электромагнитный тормоз
- Автоматическая система смазки направляющих и ШВП
- Набор ключей и инструмента
- Кабинетная защита зоны обработки
- Передача информации через порт RS-232
Параметры обработки | |
Макс. диаметр обработки над станиной, мм | 800 |
Макс. диаметр обработки над суппортом, мм | 490 |
Макс. длина обработки, мм | 1500 |
Макс. диаметр прутка, мм | 90 |
Перемещения | |
По оси X, мм | 420 |
По оси Z, мм | 1235 |
Ускоренные перемещения по осям X / Z, м/мин | 4 / 7,5 |
Ширина направляющих, мм | 550 |
Шпиндель | |
Конус | 1:20 |
Диаметр отверстия шпинделя, мм | 100 |
Диаметр патрона, мм | 400 |
Исполнение патрона | механика, гидравлика |
Тип фланца шпинделя | C 11 (ISO 702/III) |
Количество диапазонов вращения шпинделя | 4 ступени |
Мощность главного привода, кВт | 11 |
Макс. частота вращения шпинделя, об/мин | 1000 |
Общие характеристики | |
Система ЧПУ | FANUC / Simens 808D |
Мощность помпы СОЖ, кВт | 0,37 |
Станина | цельнолитая станина (чугун) |
Подача | |
Диапазон поперечной подачи по оси X, мм/об | 1 - 4000 |
Диапазон продольной подачи по оси Z, мм/об | 1 - 6000 |
Точность | |
Точность позиционирования по осям X / Z, мм | 0,005 / 0,005 |
Повторяемость по осям X / Z, мм | 0,003 / 0,003 |
Задняя бабка | |
Исполнение | механика (гидравлика - опция) |
Конус пиноли задней бабки | MK5 |
Выдвижение пиноли задней бабки, мм | 240 |
Диаметр пиноли задней бабки, мм | 100 |
Револьверная головка | |
Количество инструментов, шт. | 6 (8 - опция) |
Размер сечения державки резца, мм | 25 х 25 |
Размер сечения державки расточного инструмента, мм | Ø 40 |
Габаритные размеры | |
Длина, мм | 3461 |
Ширина, мм | 2000 |
Высота, мм | 1800 |
Вес, кг | 5300 |
