Детальное описание

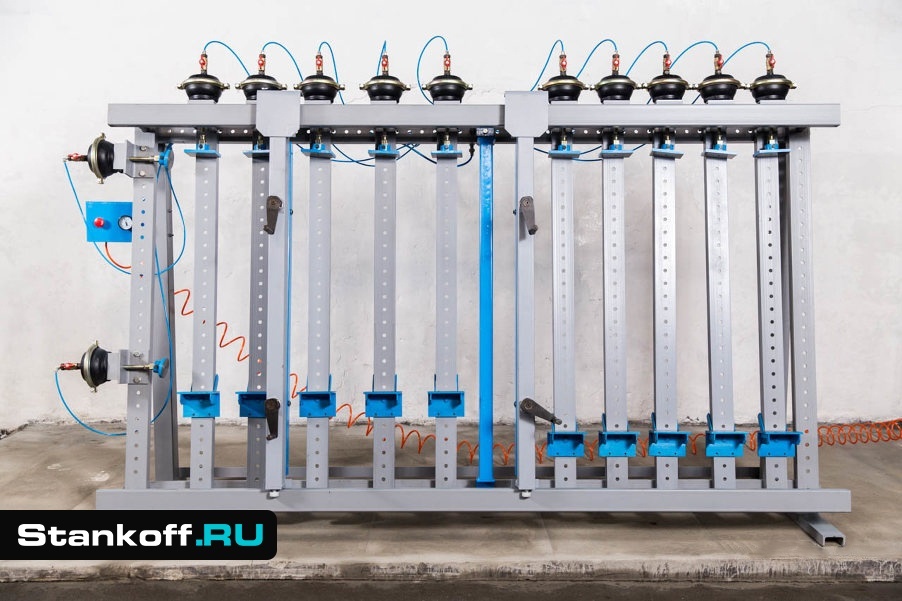

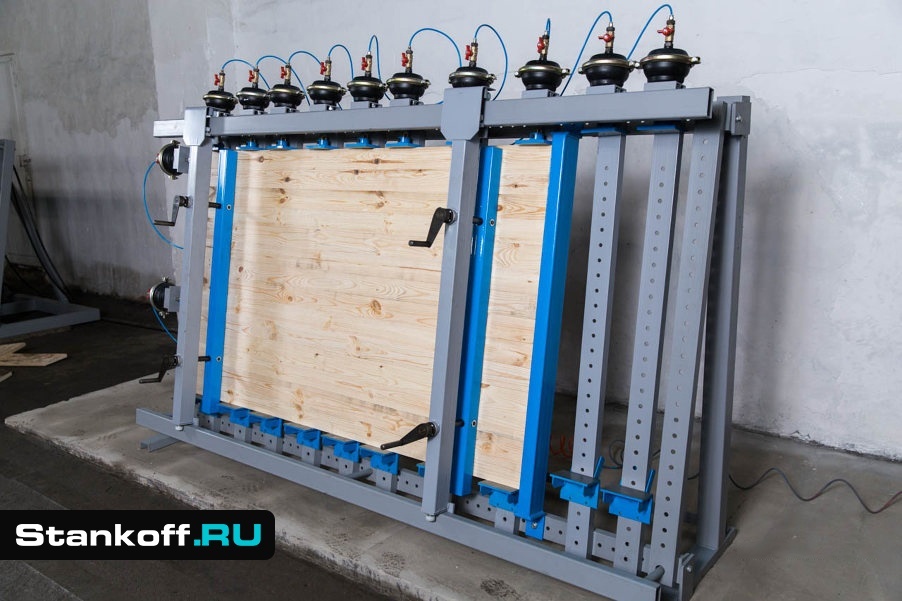

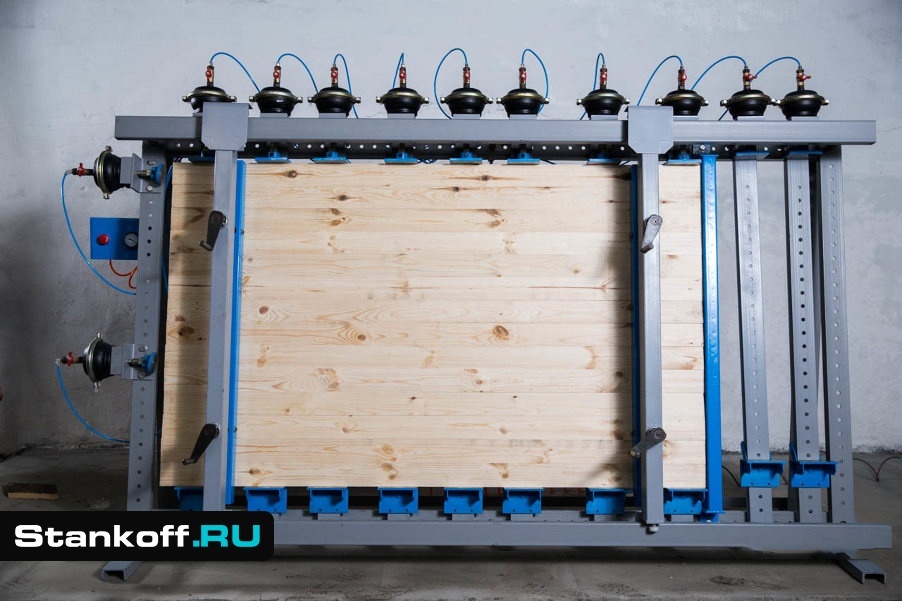

Предназначена для сборки столярных щитов и сборки на клею каркасных изделий длиной до 3000мм и шириной до 1300 мм. (дверных полотен, коробок, мебельных фасадов и т.д.)

Применяется на предприятиях и цехах по производству строительного и оконного бруса, столярно-строительных изделий, предприятиях по изготовлению деревянных конструкций, сборных домов, зимних садов, каркасного домостроения, а также элементов отделки и т.д.

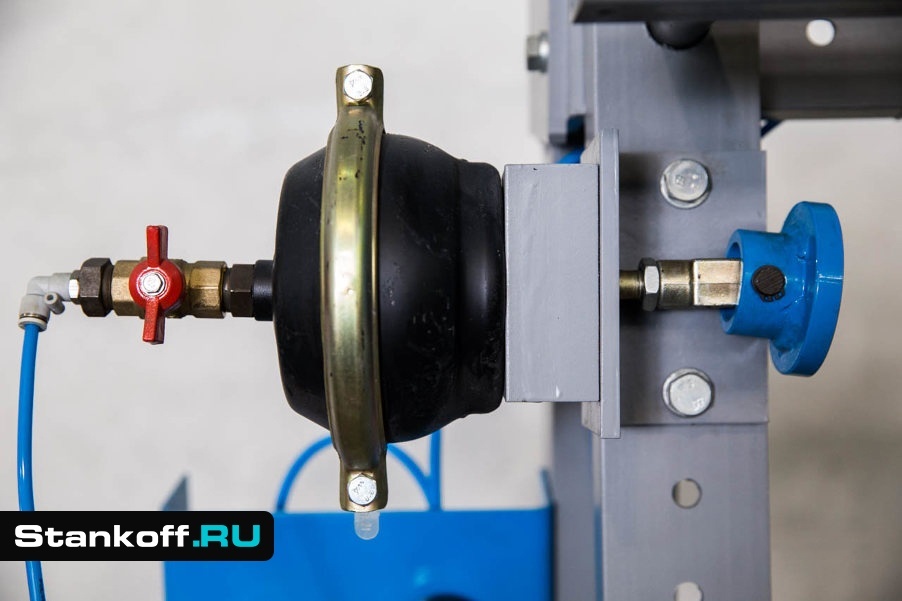

Частое расположение пневмоприжимов обеспечивает (при давлении в магистрали 10 МПа ) усилие до 4,2 тонн на один погонный метр склеиваемого щита и его равномерное распределение по длине щита. Данное усилие склейки позволяет склеивать щит толщиной до 100 мм, при этом указанное давление на 1 см2 склеиваемой поверхности составляет 4 кг, что удовлетворяет техническим условиям склейки древесины практически для всех клееных массивов.

Отличительные особенности по сравнению с моделью ВП15

  • увеличена высота рабочей зоны с 1200 до 1300 мм, что позволяет клеить 2 щита стандарта 640 мм
  • фронтальные прижимы (ФП) откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне;
  • направляющих и каретки ФП обеспечила возможность установки дополнительных фронтальных прижимов, что важно при склеивании щитов тоньше 30 мм;
  • нижние опорные пятки фрезерованы, что обеспечивает угол 90º, кроме того предусмотрена возможность компенсационной регулировки угла;

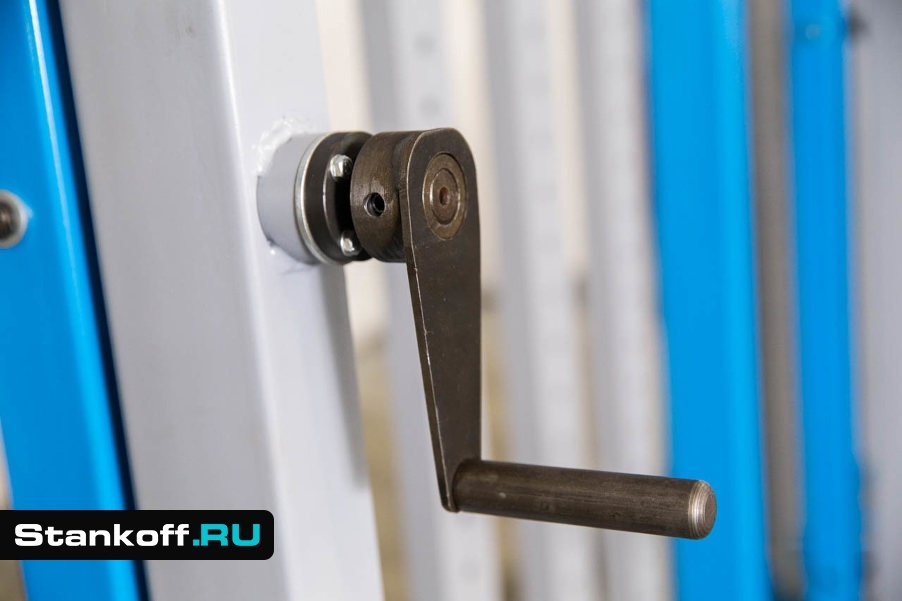

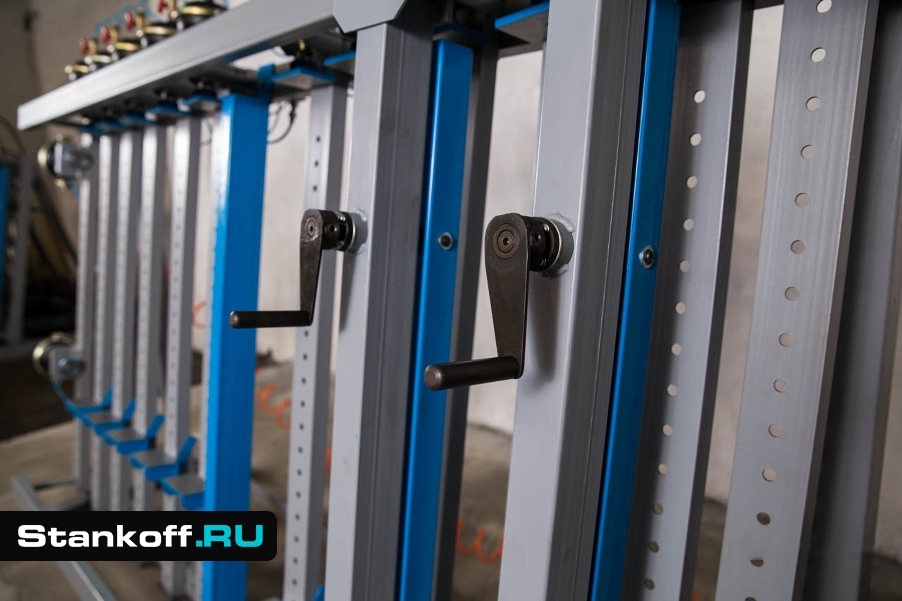

  • привод фронтальных прижимов осуществляется рукояткой-маховичком инерционного типа, что ускоряет процесс поджатия и делает его менее утомительным;
  • кран открытия воздуха заменен на пневмораспределитель кнопочного типа;
  • конструкция выполнена симметричной, что позволяет устанавливать боковые пневмоцилиндры и упор как слева, так и справа;

Конструктивные особенности


Возможности сборки нескольких изделий различной формы и размеров.

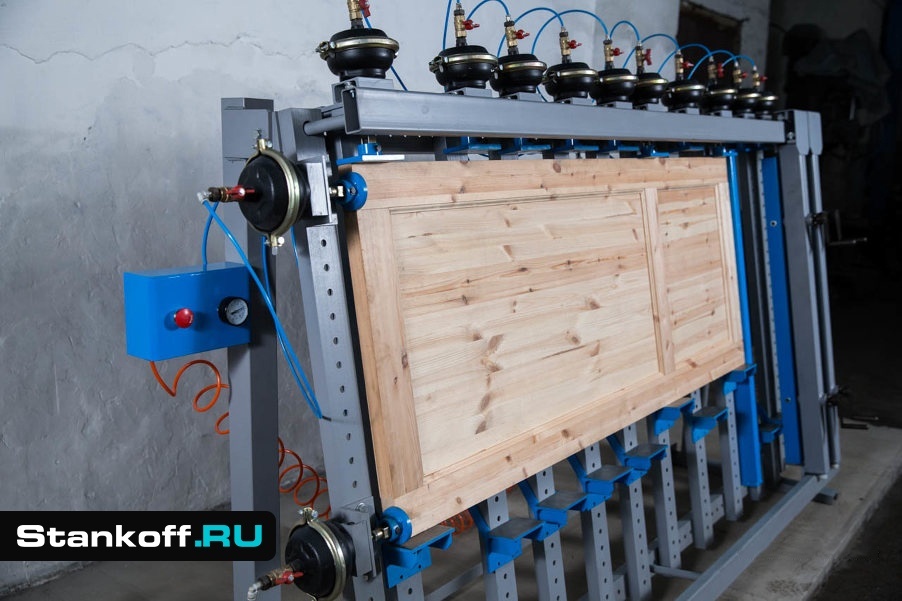

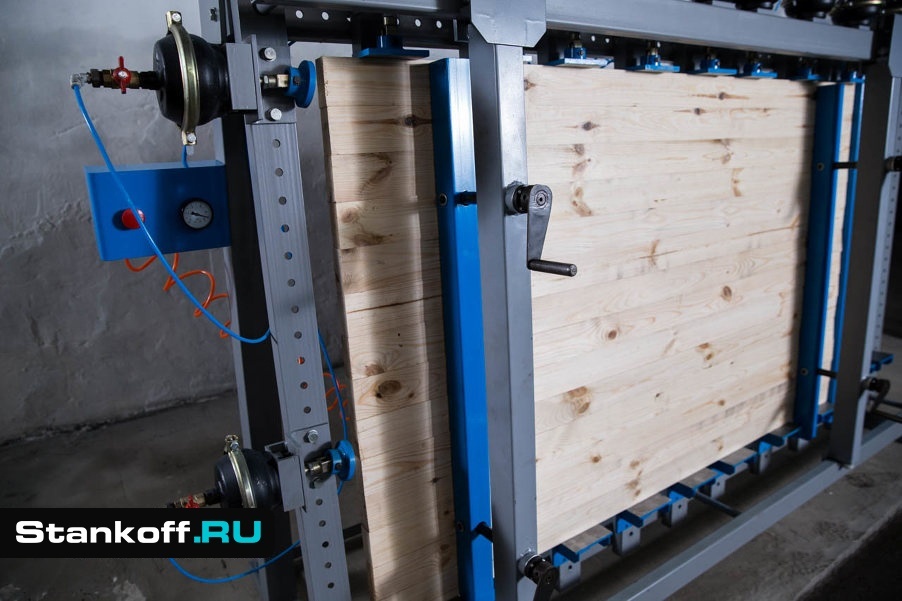

Наличие торцевых пневмоприжимов позволяет склеивать различные каркасные изделия(окна, рамочные конструкции)

Частое расположение пневмоприжимов обеспечивает равномерное усилие по всей длине изделия.

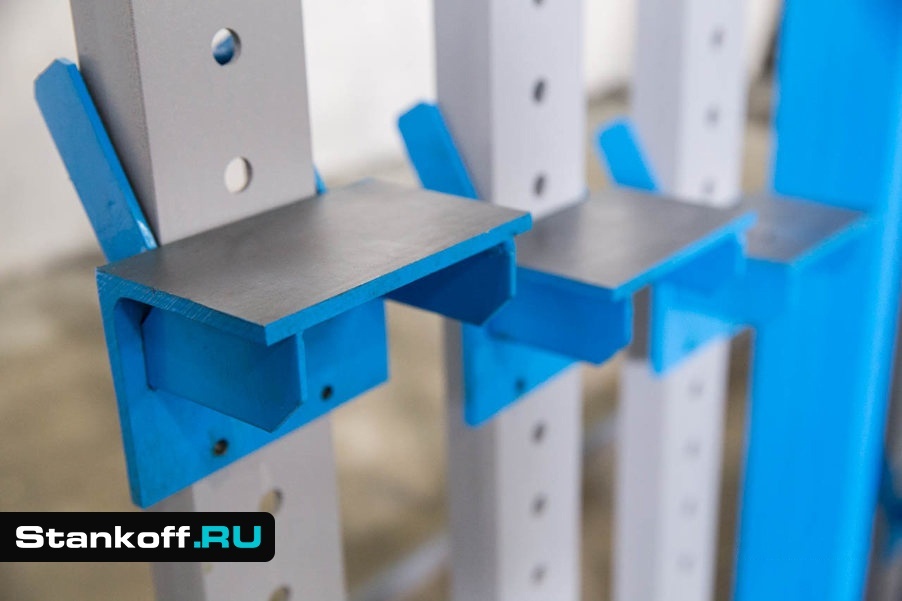

Нижние башмаки имеют возможность перемещения с шагом 10 см по всей высоте рабочей зоны, это позволяет быстро перенастраивать пресс под любой размер склеиваемого изделия.

ВП16-3000Б-2 (двухсторонняя) имеет две независимые рабочие зоны, позволяет работать на обеих сторонах ваймы одновременно или последовательно, что позволяет значительно повысить производительность.

Технические характеристики пресс-ваймы пневматической ВП16-3000Б
Размеры собираемых изделий, мм:
наибольшая длина
наибольшая ширина
толщина
3000
1 300
15 ÷ 100
Рейка-упор по торцу, шт 1
Рейка-прижим по плоскости, шт 2
Количество пневмокамер, шт
в горизонтальной плоскости
в вертикальной плоскости
10
2
Время склеивания, в зависимости от клея, мин 1-15
Давление в системе, МПа 5 ÷ 10
Габаритные размеры, мм 3700x730х1800
Масса, кг 430
