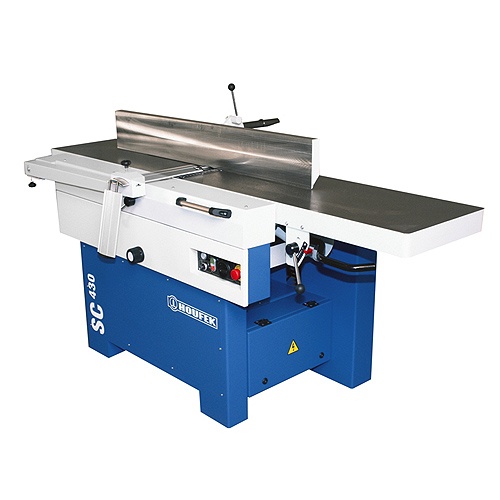

Фуговально-рейсмусовые станки SC 430

Назначение

Фуговально-рейсмусовый станок SС - двухоперационный. Станок предназначен для создания базовой поверхности заготовки и последующего строгания деталей в размер по толщине. Заготовки из массива древесины различных пород, доски и погонаж, клееный на гладкую фугу и (или) на минишип мебельный щит, некоторые виды композитных материалов. При фуговании оператор-станочник вручную пропускает заготовки над ножевым валом, базируя их по длинному столу станка и боковой упорной линейке (с возможностью наклона). При рейсмусовании заготовки подаются по чугунному базирующему столу под верхним ножевым валом. Один стальной подающий рифленый (с насечками) валец на входе в станок и один гладкий металлический валец принимают заготовку после обработки ножевым валом на выходе из станка. Ножевой вал фуговально-ресмусовых станков вращается встречно направлению подачи заготовки.

Преимущества:

• Позиционирование стола фуговально-рейсмусового станка по четырем направляющим колоннам. Использованы узлы классических рейсмусовых станков чешской фирмы HOUFEK моделей Castor и Aligator. В итоге достигается идеальная точность выставления размера по толщине заготовки и надежность его фиксации.
• Все настройки чешского фуговально-рейсмусового станка осуществляются маховиками. Как ни странно, но зачастую уровень операторов на наших производствах оставляет желать лучшего, поэтому электромеханическое управление подчас является предпочтительным.
• Простота конструкции фуговально-рейсмусового станка модели SC гарантирует надежность: чем меньше элементов в системе, тем выше надежность системы.
• Фуговальный стол поднимается весь одновременно (передний и задний стол как одно целое). Такое техническое решение позволяет снизить риск возникновения погрешности при перенастройке – единожды выставленная величина съема при фуговании не сбивается.
• Длинные базирующие столы фуганка – обязательное условие точного фрезерования плоскости

В комплекте поставки:

• Позиционирование рабочего стола фуговально-рейсмусового станка по четырем направляющим колоннам
• Ручной запуск звезда-треугольник на главном электродвигателе
• Подъем и фиксация рабочего стола при помощи маховиков
• Отсчет высоты обработки по шкале
• Две дискретные скорости подачи заготовки при рейсмусовании
• Когтевая завеса для предотвращения обратного вылета заготовок из-под ножей вала фуговально-рейсмусового станка
• Подающие верхние приводные ролики: 1 рифленый на входе и 1 гладкий стальной на выходе
• Панель управления станком расположена на станине
• Длинная направляющая линейка, позволяющая фуговать даже заготовки под углом до 45 градусов
• Стандартный комплект плоских ножей уже установлен на ножевом валу
• Патрубок аспирации
• Инструкция по эксплуатации (технический паспорт) на русском языке

Дополнительные изображения

По запросу:

• Усиление мощности главного электродвигателя даже до 7,5 кВт. В таблице технических характеристик деревообрабатывающего фуговально-рейсмусового станка опциональная мощность указана со значком «*»
• Автоматический запуск звезда/треугольник предохранит станок от «жесткого пуска» и сбережет главный электродвигатель.
• Подъем и опускание рейсмусового стола с электроприводом избавляет оператора от необходимости крутить маховик подъема при каждом изменении размера.
• Механический счетчик высоты подъема рейсмусового стола. Такой тип отсчета высоты обеспечивает точность 0,1…0,3 мм (в сравнении с отсчетом по шкале – 0,5 мм)
• Электронный счетчик высоты подъема стола рейсмуса. Максимальная точность такого метода – 0,1 мм
• Фрезерный вал типа «Tersa» - быстросменные твердосплавные пластинки. Очень хорошее решение при фуговании и рейсмусовании массива. Но злейший враг ножей TERSA – твердые сучки и инородные предметы (гвозди, скобы, дробь и т.д.)
• Холостые ролики в столе для облегчения подачи заготовок. Рейсмусовый стол станка SC с роликами значительно легче и стабильнее протаскивает заготовку, поэтому она обрабатывается без рывков и заеданий.
• Удлинители стола – холостые ролики на входе и выходе рейсмусового стола. Если перед рейсмусом нет загрузочного стола или рольганга, то удлинения рабочего стола являются хорошим выходом из положения.
• Верхняя панель управления прибавляет удобства в эксплуатации чешского фуговального станка SR. Оператору нет необходимости нагибаться, чтобы включить/выключить станок, все кнопки и лампы индикации находятся в прямой видимости.
• Устройство для выставления ножей
