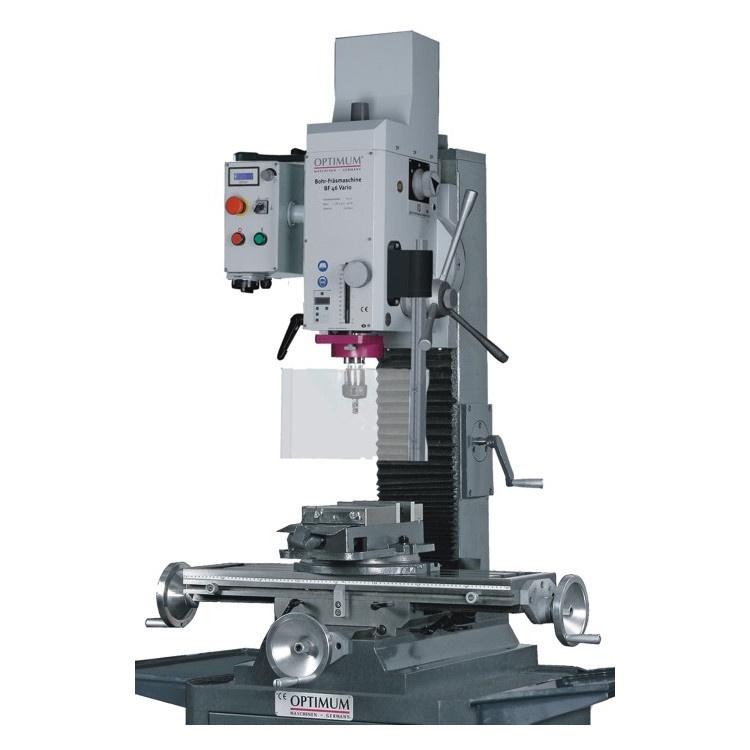

Настольный мини фрезерный станок BF46 Vario
Реклама Рекомендуем предложения
Детальное описание
- Точный настольный универсально-фрезерный станок для ответственных работ, с электронным управлением оборотами шпинделя и резьбонарезными функциями.
- Массивная коробчатая колонна с направляющей типа “ласточкин хвост”, обеспечивающая отличную точность обработки.
- Бесступенчатое регулирование скорости шпинделя в очень широком диапазоне.

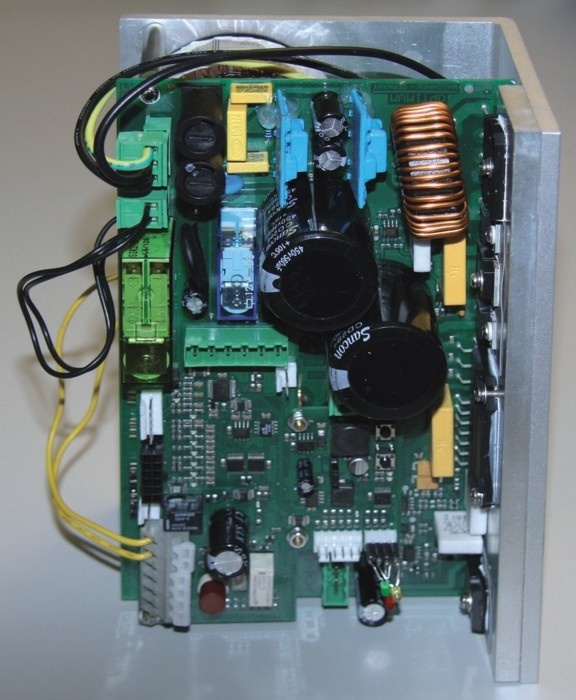

- Контроллер оборотов шпинделя нового поколения: цифровая обработка сигналов, высокая плавность хода, постоянный крутящий момент, оптимизированный режим работы.
- Цифровая индикация перемещения пиноли, цена деления 0,01 мм, переключение мм/дюйм.
- Цифровая индикация оборотов шпинделя.
- Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,015 мм.
- Автоматический режим сверления и режим резьбонарезания.

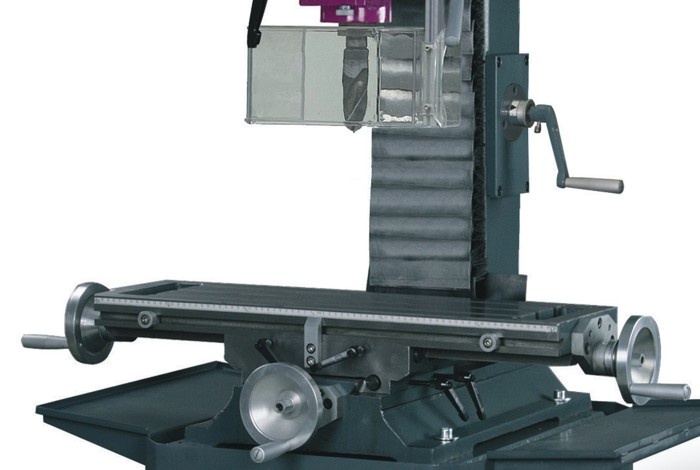

- Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью.
- Поворотная на +/- 90° фрезерная головка с возможностью работы в любом промежуточном положении.

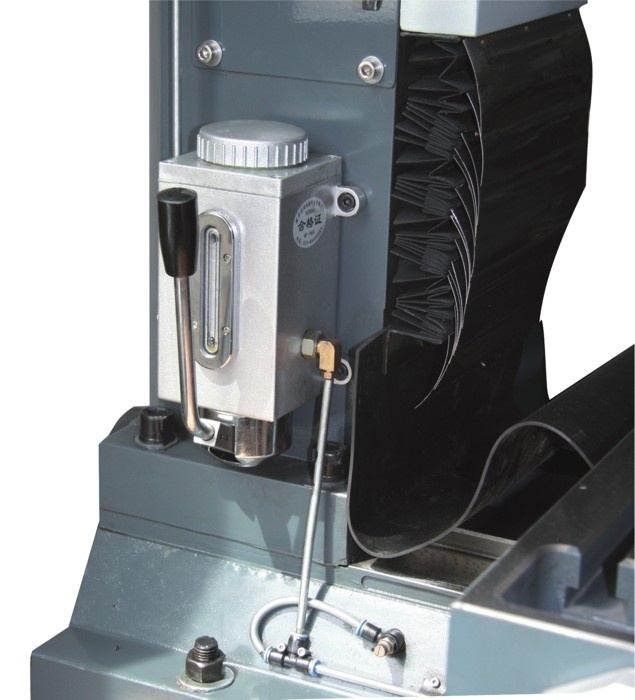

- Центральная система смазки ходовых винтов и направляющих.
- Защита направляющей по оси Z из нержавеющей стали.

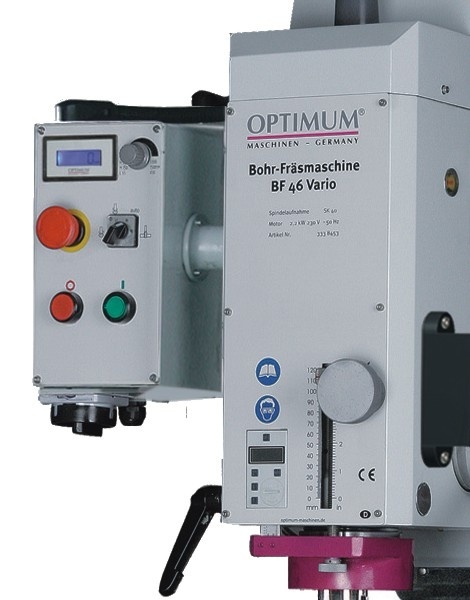

- Удобная панель управления, правое-левое вращение шпинделя.
- Опциональная массивная стальная подставка отлично гасит вибрации и обеспечивает высокое качество обработкия.
- Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.
- Защита направляющих от попадания стружки.
- Большеразмерный защитный экран с конечным выключателем.
- Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола.
- Возможна установка системы ЧПУ NCdrive.
- Большие возможности по очень хорошей цене.
Комплект поставки
- Зажимная тяга М16.
- Обслуживающий инструмент.
- Руководство по эксплуатации на русском языке.
Рекомендуемые дополнительные принадлежности

Подставка под станок
Удобная установка фрезерного станка BF46 Vario. Мощная и жесткая цельносварная конструкция из стали 3 мм. Усиленный силовой каркас из швеллера 80 мм. Лазерный раскрой металла и высококачественная порошковая окраска. Легко транспортируется гидравлической тележкой. Патрубок для стока СОЖ. Габаритные размеры (Д х Ш х В) 780 х 755 х 865 мм, вес 147 кг.
Станочные тиски FMSN 125
Низкорасположенный зажимный механизм, обеспечивающий надежный зажим заготовки. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие и сменные губки. Защищенный ходовой винт. Переставляемые наружу губки для обратного зажима заготовки. Поворотное на 360° съемное основание.
Станочные тиски FMS 150
Жесткая конструкция, оптимальная для фрезерных, шлифовальных и сверлильных работ. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие поверхности. Закаленные и шлифованные сменные губки. Поворотное на 360° съемное основание.
Трехосевые станочные тиски DAS100
Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие. Закаленные и шлифованные сменные губки. Горизонтальный наклон до 90°, вертикальный наклон ± 45°. Отлично читаемые шкалы по всем трем осям. Поворотное на 360° съемное основание.
Набор зажимных приспособлений SPW 16
Предназначен для закрепления на рабочем столе станка заготовок различной формы, в т.ч. такой, крепление которых в станочных тисках затруднено или невозможно. Включает 52 зажимных приспособления в удобном пластиковом настенном держателе.В набор входят: зажимные болты длиной 75 / 100 / 125 / 150 / 175 / 200 мм - 24 шт., зажимные сухари для Т-образных пазов - 4 шт., зажимные гайки - 6 шт., удлиняющие гайки - 6 шт., зажимные призмы - 6 шт., зажимные блоки - 6 шт.
Горизонтально-вертикальный делительный стол RT200
Отличный круглый стол из высококачественного чугуна.Надежный и точный.
Прецизионные подшипники. Рассчитан на высокую нагрузку. Большое проходное отверстие для обработки длинных заготовок. Быстрое прямое деление для применения в массовом производстве. Закаленный и шлифованный червяк. Передаточное отношение 90 : 1. 360°-шкала рабочего стола. 1 оборот маховика соответствует повороту стола на 4°. Цена деления маховика 2’ (2 минуты). Деление по шкале маховика. Может быть оснащен ЧПУ.

Делительная головка TA125
Поворот на угол от -10° до 90°. Закаленный и шлифованный червяк. Прецизионные конические роликоподшипники. Передаточное отношение 40:1. Полный оборот маховика соответствует вращению стола на 9°. Закаленный и шлифованный главный делительный диск ( деление на 24). Возможность установки в переднюю опору цангового патрона Морзе 2 / ER25.
Цанговый патрон ISO30 / ER32 + цанги 3-20 мм 18 шт
Цанговый патрон под шпиндель ISO 30 по DIN 2080 (ГОСТ 25827-93, ранее ГОСТ 15945-70) для цанг ER 32. В комплекте 18 цанг ER32 3-20 мм, зажимный ключ, зажимный болт М12/М12 и зажимный болт ВТ30. Предназначен для использования с фрезерными станками BF30 Vario (шпиндель ISO30).
Оправка для торцевых фрез ISO 40 / 22 мм
Универсальная фрезерная оправка для закрепления торцевых фрез.
Набор быстрорежущих фрез 3 - 20 мм 20 шт.
Фрезы из быстрорежущей стали с покрытием из нитрида титана. Покрытие из нитрида титана, нанесенное в среде инертного газа, обеспечивает увеличение твердости и стойкости инструмента в 2-5 раз. Удвоенная производительность. Отличное качество обработанной поверхности. 10 фрез по DIN 327 D (два режущих лезвия, предназначены для фрезерования шпоночных и кольцевых пазов (посадка Р9), вертикального и бокового фрезерования. Цилиндрические хвостовики по DIN 1835B. 3, 4, 5, 6, 8, 10, 12, 14, 18, 20 мм). 10 фрез по DIN 844 В (четыре режущих лезвия, правосторонняя спираль 30° для ускоренного отвода стружки, для материалов нормальной и повышенной твердости. Цилиндрические хвостовики по DIN 1835B. 3, 4, 5, 6, 8, 10, 12, 14, 18, 20 мм)
Набор твердосплавных фрез 3 - 12 мм 18 шт.
Твердосплавные фрезы с покрытием (TiALN). 18 шт.: размер 3 шт. x Ø3 мм / 3 шт. x Ø4 мм / 3 шт. x Ø6 мм / 3 шт. x Ø8 мм / 3 шт. x Ø10 мм / 3 шт. x Ø12 мм. 4 режущих кромки. Центральная кромка, облегчающая врезание. Эффективный угол реза 35°.
Набор твердосплавных радиусных фрез 4 - 8 мм 9 шт.
Твердосплавные фрезы с покрытием (TiALN). 9 шт.: размер 3 шт. x Ø4 мм / 3 шт. x Ø6 мм / 3 шт. x Ø8 мм. 2 режущих кромки. Геометрия режущих кромок, облегчающая врезание. ффективный угол реза 30°.
Торцевая фреза ø63 мм / ISO 40 со сменными пластинами
Универсальная торцевая фреза для обработки черных и цветных сплавов. Для плоскости и фасонного фрезерования. Высокая плоскостность и малое радиальное биение. Точное деление головки фрезы обеспечивает плавный и равномерный съем стружки. Монолитная конструкция обеспечивает большую точность и меньшие габариты по сравнению с раздельными фрезой и оправкой. Специальная геометрия фрезы, адаптированная для высокоскоростного фрезерования. Стандартные сменные пластины. Высокая экономичность - при затуплении режущих пластин просто поверните их на угол 30° (до 12 раз). Комплект поставки включает 5 сменных режущих пластин RDET 1003 MOSN 8026.
Устройство цифровой индикации MPA-4 (3 оси)
Компактная цифровая 3-х осевая система цифровой индикации. Магнитометрическая измерительная система. Предназначена для измерения позиции и перемещения фрезерных (оси X - Y - Z) и токарных (оси X - Z - Zo) станков. Индикация числа оборотов. 3 инкрементальных входа. 4-строчный жидкокристаллический экран. Бесконтактные необслуживаемые магнитные сенсоры. Легкое программирование. Удобное управление.
Магнитный стружкосборщик Chipmag
Быстрый и удобный сбор стружки из стали и чугуна.Электропитание | |
Двигатель | 2,2 кВт 220 В ~50 Гц |
Параметры инструмента | |
Максимальный диаметр рассверливания в стали | 28 мм |
Максимальный диаметр сверления в стали | 24 мм |
Максимальный диаметр торцевой фрезы | 80 мм |
Максимальный диаметр концевой фрезы | 32 мм |
Вылет оси шпинделя | 260 мм |
Число оборотов | |
Нижний диапазон |
115 - 600 об/мин |
Средний диапазон |
270 - 1400 об/мин |
Верхний диапазон |
590 - 3100 об/мин |
Конец шпинделя | |
Конец шпинделя | ISO 40 (DIN 2080)(МК 4 под заказ) |
Ход пиноли | 115 мм |
Зажимная штангаtd> | М16 |
Фрезерная головка | |
Поворот | ± 90° |
Приводной механизм | 3-ступенчатый, бесступ. регулирование |
Перемещение по оси Z, мм | 541 мм |
Координатный стол | |
Размер стола | 850 х 240 мм |
Перемещение по оси X | 500 мм |
Перемещение по оси Y | 250 мм |
Размер Т-образных пазов | 18 мм |
Расстояние между пазами | 80 мм |
Перемещения | |
Перемещение по оси X | 450 мм |
Перемещение по оси Y | 200 мм |
Перемещение по оси Z | 430 мм |
Габаритные размеры | |
Длина | 1210 мм |
Ширина | 950 мм |
Высота | 1520 мм |
Масса станка | 480 кг |
