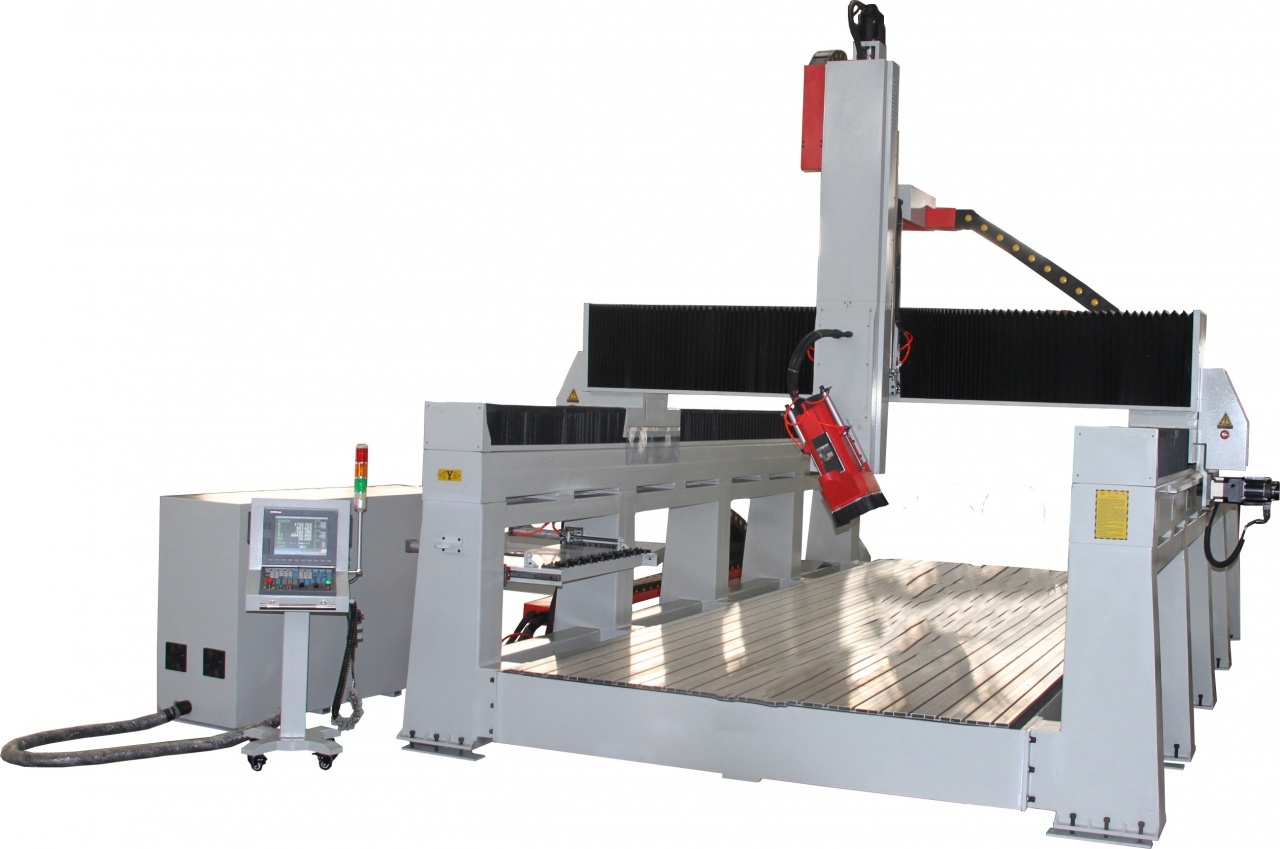

Фрезерный станок с ЧПУ с автоматической сменой инструмента ST2040ВC4
Детальное описание
Предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D; 2,5D и 3D) и в том числе для 4-х осевой обработки криволинейных заготовок.
Обрабатываемые материалы
Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.
Область применения
Мебельное производство:
- Простые и сложные фасады, накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.
Производство дверей:
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку
- изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой
- инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- изготовление эксклюзивных дверей из ценных пород древесины.
Примеры изделий

Конструктивные особенности

Цельносварная станина, усиленная
Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.
Алюминиевый стол с Т-пазами
Можно использовать различные комбинации расположения изделий на столе в зависимости от их формы и материала.
Подвижный портал
Изготовлен с серьезным запасом прочности. Особое внимание уделено креплению портала на станке. Данная схема используется в тяжелом машиностроение и идеально подходит для работы при больших скоростях и нагрузках.
Шпиндель
Производства Италия (HSD)Мощность 9 кВт.
Воздушное охлаждение с автоматической сменой

Серводвигатели YASKAWA и Редукторы
Серводвигатели YASKAWA перемещения по осям лучше чем, шаговые двигатели. Позволяют быстро и точно производить обработку материала, точность 0,02мм.
YASKAWA драйверы
YASKAWA драйверы качество хорошее и можно хорошо управлять двигателями,чтобы гарантировать нормальную работу станка.
Delta Инвертер
Производства - DeltaМощность11кВт.
Можно хорошо контролировать скорость вращения шпинделя, запуска и остановки.

Шариковинтовая пара для перемещения по оси Z
Производство TBI Тайвань.Прямой привод. Высокоточная гайка с двойным маслогонным кольцом, защитой от пыли и смазкой.

Электрошкаф
Электрокомпоненты соответствуют стандартам СЕ.Пыленепроницаемость электрошкафа гарантирует работу электрокомпонентов даже в условиях запыленной окружающей среды.
Косозубая-реечная передача по осям Y и X
Перемещение по осям Y и Х происходит за счет косозубой рейки китайской компании Baiqiang. Точность-Скорость-Долговечность, три основных параметра по которым принято решение комплектовать станок этими рейками.Линейные направляющие
Производство ABBA Тайвань.Плавное перемещение, тихая работа.
Система смазки
Можно удобно смазывать запчасти.

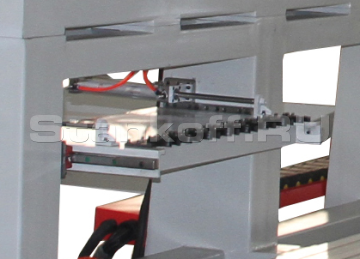

Место для АТС
Система автоматической смены инструмента с линейным магазином на 8 патронов ISO30 (8 шт поставляются в комплекте). Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм. Данная система, в отличие от барабанной системы смены инструмента имеет более простую конструкцию, что обеспечивает высокую степень надежности.
Патрон
8 шт.
Ящик для инструмента
Эргономичный инструментальный ящик включающий набор фрез и цанг, смазочный комплект, набор ключей и т.д.Программное обеспечение
В комплекте со станком Powermill и ArtcamТехнические характеристики фрезерного станка с ЧПУ с автоматической сменой инструмента ST2040ВC4 | |
Тип станка |
С подвижным порталом |
Размер зоны обработки XY, мм |
2000х4000 |
Перемещение шпинделя по оси Z, мм |
800 |
Тип рабочего стола |
Алюминиевый с Т-слот |
Тип станины |
Цельносварная станина, усиленная |
Максимальная скорость, мм/мин. |
30000 |
Максимальная рабочая скорость, мм/мин. |
15000 |
Точность, мм |
0,02 |
Точность повторения, мм |
0,03 |
Тип передачи X/Y/Z |
Зуб рейка/Зуб рейка/ШВП |
Тип рейки оси XY |
Косозубая |
Производитель зубчатой рейки |
АBBA |
Характеристики ШВП Z |
Ф32 мм, шаг 10 мм |
Производитель ШВП Z |
TBI Тайвань |
Тип направляющих X/Y/Z |
Рельсовые/Рельсовые/Рельсовые |
Сечение направляющих, мм |
35 |
Производитель направляющих |
АBBA |
Тип двигателя |
Cерводвигатель Yaskawa Японии |
Редуктор |
Планетарные редукторы- для XYZ-ось |
Производитель драйвера |
Yaskawa |
Мощность шпинделя, кВт |
9 |
Система смены инструмента |
Автоматическая |
Частота вращения шпинделя, об/мин |
0-24000 |
Охлаждение шпинделя |
Воздушное |
Производитель шпинделя |
HSD Италия |
Производитель инвертора |
Delta Тайвань |
Мощность инвертора, кВт |
11 |
Тип цанги |
ER-32 |
Система управления |
SYNTEC 6MB Тайвань |
Код команд |
G-code |
Место для АТС |
8 шт |
Система смазки |
Автоматическая |
Программное обеспечение |
Powermill и Artcam |
Напряжение, В |
380 |
Частота тока, Гц |
50 |
Габариты в упаковке д/ш/в, мм |
6000x2200x2100 |
Вес брутто, кг |
10000 |
