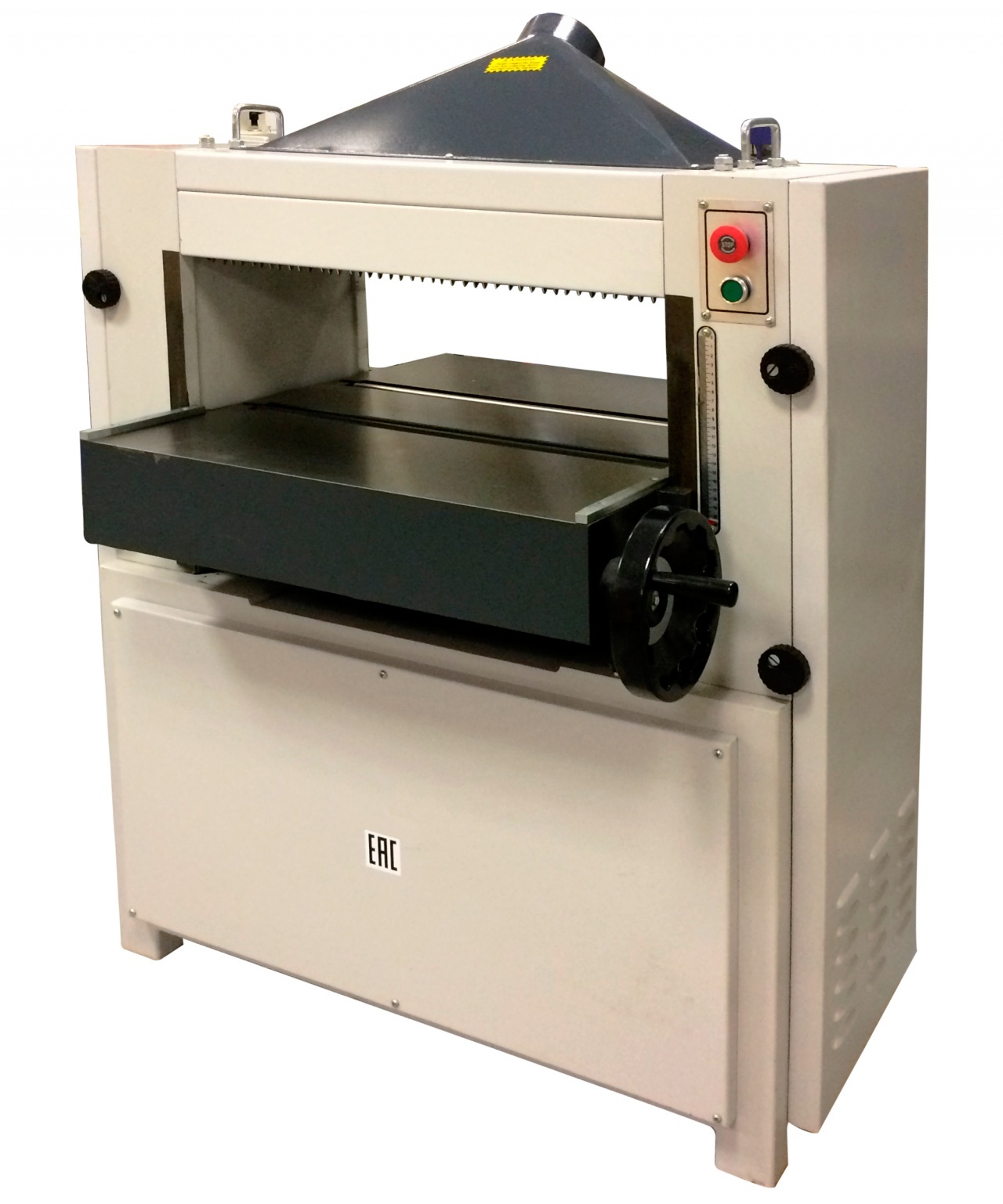

Станок рейсмусовый с шейперным валом МВ 108W
+7 (995) 888-07-03
Детальное описание
Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Отличительные особенности
- Увеличенная глубина строгания + поворотные пластины расположены по спирали, благодаря этому плавно входят в заготовку;
- Долговечность – поворотные пластины изготовлены из твердосплавной стали и имеют 4 режущих грани, после затупления одной грани нож поворачивается и работает следующая грань;
- Вал всегда сбалансирован – ножи равномерно распределены по площади, их нельзя поставить неправильно;
- Низкий уровень шума при работе;
- Отсутствие вырывов на сучках при обработке.
Конструктивные особенности
Шейперный ножевой вал
Ножевые пластины расположены по спирали и повернуты относительно оси самого вала. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, за счет резания волокон под углом, что повышает качество обработанной поверхности.Вал имеет 6 спиралей твердосплавных пластин.
На станке МВ 106W – 27 пластин в каждой спирали. Всего 162 шт.

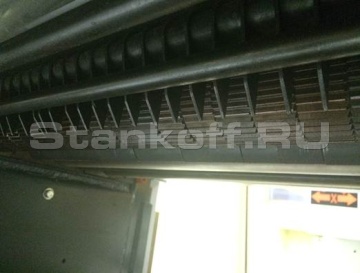

Секционный вал
Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.
Рабочий стол
Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами.
Направляющие стола
Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток.
Подъём / опускание стола
Подъем/опускание рабочего стола осуществляется с помощью маховика. Отображение размера по линейке.
Ролики в столе
На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола.
Система подачи
Привод роликов подачи осуществляется через цепную и шестеренчатую передачу. Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня.
Верхняя крышка
Откидная система верхней крышки и стружколомателей обеспечивает легкий доступ к ножевому валу (например при замене или повороте ножей).

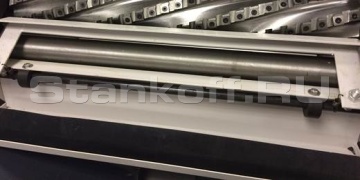

Принимающий вал
На выходе заготовку принимает гладкий стальной приводной валец.
Аспирация
Выброс стружки осуществляется через круглую эксгаустерную воронку.| Технические характеристики станка рейсмусового с шейперным валом МВ 108W | |
Размеры обрабатываемой заготовки, мм: |
840 |
| Разнотолщинность при обработке нескольких заготовок, мм | 3-4 |
| Толщина снимаемого слоя, наибольшая, мм | 5 |
| Диаметр ножевого вала, мм | 108 |
| Скорость подачи заготовки, м/мин | 8; 10; 12 |
| Частота вращения ножевого вала, об/мин | 5000 |
| Количество электродвигателей, шт. | 1 |
| Мощность электродвигателя привода ножевого вала и подачи, кВт | 7,5 |
| Диаметр патрубка для аспирации, мм | 120 |
Габариты станка, мм: |
805 |
| Масса, кг | 700 |
