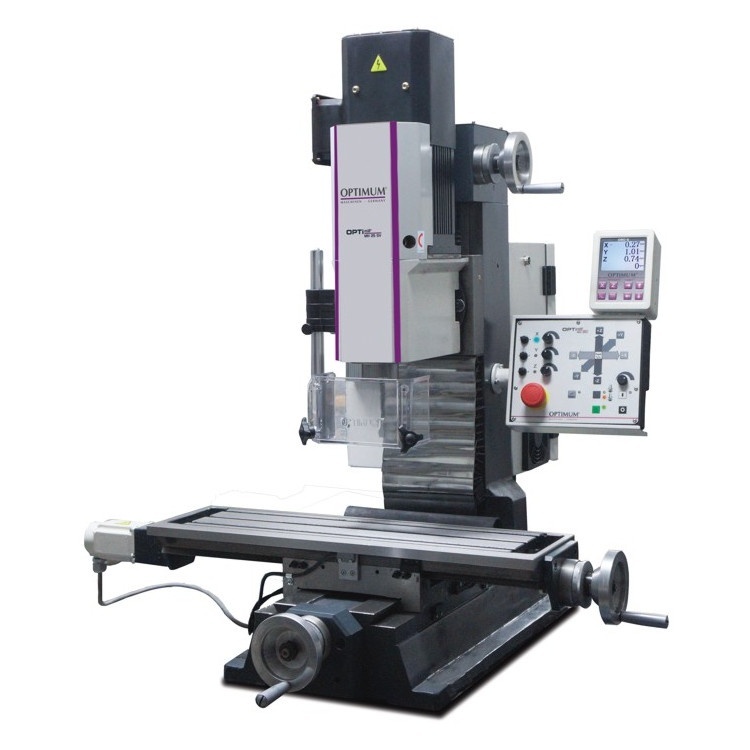

Настольный фрезерный станок MH25SV


Настольный фрезерный станок MH25SV
Производитель
OPTIMUM (Германия)
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

  • Жесткий и точный настольный фрезерный станок с автоматической подачей по всем осям, УЦИ и электронным управлением оборотами шпинделя.
  • Массивная коробчатая колонна с направляющей типа “ласточкин хвост”, обеспечивающая отличную точность обработки.
  • Бесступенчатое регулирование скорости шпинделя в очень широком диапазоне.
  • Управление оборотами шпинделя с помощью высококачественного частотного инвертора.
  • Цифровая индикация оборотов шпинделя.
  • Индикация координат с помощью УЦИ DRO5.
  • Легкое и быстрое позиционирование станка.
  • Противовес фрезерной головки повышает точность обработки и облегчает перемещение по оси Z.
  • Поворотная на ± 45° фрезерная головка с возможностью работы в любом промежуточном положении.
  • Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью.
  • Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.
  • Быстрая и простая смена инструмента с помощью встроенного зажимного устройства.
  • Шлифованные и шабрёные направляющие, защищенные от попадания стружки.
  • Защита направляющей по оси Z из нержавеющей стали.
  • Конечные датчики по всем трем осям.
  • Прекращение подачи по осям при остановке шпинделя.
  • Съемная панель управления, правое-левое вращение шпинделя.
  • Большеразмерный защитный экран с конечным выключателем.
  • Большие возможности по очень хорошей цене.

Комплект поставки

  1. Обслуживающий инструмент.
  2. Руководство по эксплуатации на русском языке.

Рекомендуемые дополнительные принадлежности


Станочные тиски FMSN 100

Станочные тиски FMSN 100

Низкорасположенный зажимный механизм, обеспечивающий надежный зажим заготовки. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие и сменные губки. Защищенный ходовой винт. Переставляемые наружу губки для обратного зажима заготовки. Поворотное на 360° съемное основание.

Станочные тиски FMS 125

Станочные тиски FMS 125

Жесткая конструкция, оптимальная для фрезерных, шлифовальных и сверлильных работ. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие поверхности. Закаленные и шлифованные сменные губки. Поворотное на 360° съемное основание.

Трехосевые станочные тиски Optimum MV3-125

Трехосевые станочные тиски Optimum MV3-125

Горизонтальный наклон до 90°. Вертикальный наклон ± 45°. Отлично читаемые шкалы по всем трем осям. Закаленные и шлифованные сменные губки. Поворотное на 360° съемное основание.

Набор зажимных приспособлений SPW 10

Набор зажимных приспособлений SPW 10

Предназначен для закрепления на рабочем столе станка заготовок различной формы, в т.ч. такой, крепление которых в станочных тисках затруднено или невозможно. Включает 52 зажимных приспособления в удобном пластиковом настенном держателе.В набор входят: зажимные болты длиной 75 / 100 / 125 / 150 / 175 / 200 мм - 24 шт., зажимные сухари для Т-образных пазов - 4 шт., зажимные гайки - 6 шт., удлиняющие гайки - 6 шт., зажимные призмы - 6 шт., зажимные блоки - 6 шт.

Горизонтально-вертикальный делительный стол RT150

Горизонтально-вертикальный делительный стол RT150

Отличный круглый стол из высококачественного чугуна. Надежный и точный. Прецизионные подшипники. Рассчитан на высокую нагрузку. Большое проходное отверстие для обработки длинных заготовок. Быстрое прямое деление для применения в массовом производстве. Закаленный и шлифованный червяк. Передаточное отношение 90 : 1. 360°-шкала рабочего стола. 1 оборот маховика соответствует повороту стола на 4°. Цена деления маховика 2’ (2 минуты). Деление по шкале маховика. Может быть оснащен ЧПУ.

Делительная головка TA125

Делительная головка TA125

Поворот на угол от -10° до 90°. Закаленный и шлифованный червяк. Прецизионные конические роликоподшипники. Передаточное отношение 40:1. Полный оборот маховика соответствует вращению стола на 9°. Закаленный и шлифованный главный делительный диск ( деление на 24). Возможность установки в переднюю опору цангового патрона Морзе 2 / ER25.

Сверлильный патрон 1-13 мм BT 30

Сверлильный патрон 1-13 мм BT 30

Быстросменные сверлильные патроны. В комплекте зажимный ключ

Цанговый патрон BT 30 / ER 32

Цанговый патрон BT 30 / ER 32

Точность 0.005 мм

Набор цанг ER32 18 шт. 3-20 мм

Набор цанг ER32 18 шт. 3-20 мм

Цанги 3-4 / 4-5 / 5-6 / 6-7 / 7-8 / 8-9 / 9-10 / 10-11 / 11-12 / 12-13 / 13-14 / 14-15 / 15-16 / 16-17 / 17-18 / 18-19 / 19-20 / 20-21 мм.

Набор твердосплавных фрез 3 - 12 мм 18 шт.

Набор твердосплавных фрез 3 - 12 мм 18 шт.

Твердосплавные фрезы с покрытием (TiALN). 18 шт.: размер 3 шт. x Ø3 мм / 3 шт. x Ø4 мм / 3 шт. x Ø6 мм / 3 шт. x Ø8 мм / 3 шт. x Ø10 мм / 3 шт. x Ø12 мм. 4 режущих кромки. Центральная кромка, облегчающая врезание. Эффективный угол реза 35°.

Набор твердосплавных радиусных фрез 4 - 8 мм 9 шт.

Набор твердосплавных радиусных фрез 4 - 8 мм 9 шт.

Твердосплавные фрезы с покрытием (TiALN). 9 шт.: размер 3 шт. x Ø4 мм / 3 шт. x Ø6 мм / 3 шт. x Ø8 мм. 2 режущих кромки. Геометрия режущих кромок, облегчающая врезание. ффективный угол реза 30°.

Переходная оправка BT 30 - МК 2

Переходная оправка BT 30 - МК 2

Переходные оправки Морзе

Оправка для торцевых фрез BT 30 / 27 мм

Оправка для торцевых фрез BT 30 / 27 мм


Торцевая фреза ø63 мм со сменными пластинами

Торцевая фреза ø63 мм со сменными пластинами

Диаметр 63 мм.Центральное отверстие 27 мм.

Зажимный болт BT 30

Зажимный болт BT 30


Магнитный стружкосборщик Chipmag

Магнитный стружкосборщик Chipmag

Быстрый и удобный сбор стружки из стали и чугуна.

Электропитание
Двигатель 2 кВт 220 В ~50 Гц
Параметры инструмента
Максимальный диаметр рассверливания в стали 25 мм
Максимальный диаметр сверления в стали 20 мм
Максимальный диаметр торцевой фрезы 50 мм
Максимальный диаметр концевой фрезы 25 мм
Шпиндель
Приводной механизм бесступенчатое регулирование
Число оборотов шпинделя 200 - 4000 об/мин
Конец шпинделя ВТ 30
Поворот фрезерной головки ± 45°
Вылет оси шпинделя 185 мм
Координатный стол
Размер стола 620 х 180 мм
Размер Т-образных пазов 12 мм
Расстояние между пазами 50 мм
Количество пазов 3
Расстояние шпиндель-стол 47 мм
Максимальная нагрузка на стол 50 кг
Перемещения
Перемещение по оси X 400 мм
Перемещение по оси Y 210 мм
Перемещение по оси Z 270 мм
Подачи
Подача по оси X (мин/макс) 150 / 930 мм/мин
Подача по оси Y (мин/макс) 100 / 580 мм/мин
Подача по оси Z (мин/макс) 80 / 450 мм/мин
Габаритные размеры
Длина 955 мм
Ширина 970 мм
Высота 1025 мм
Масса станка 200 кг
