Детальное описание

Назначение: Склеивание мебельного щита, рамных конструкций (дверных полотен, коробок, мебельных фасадов)

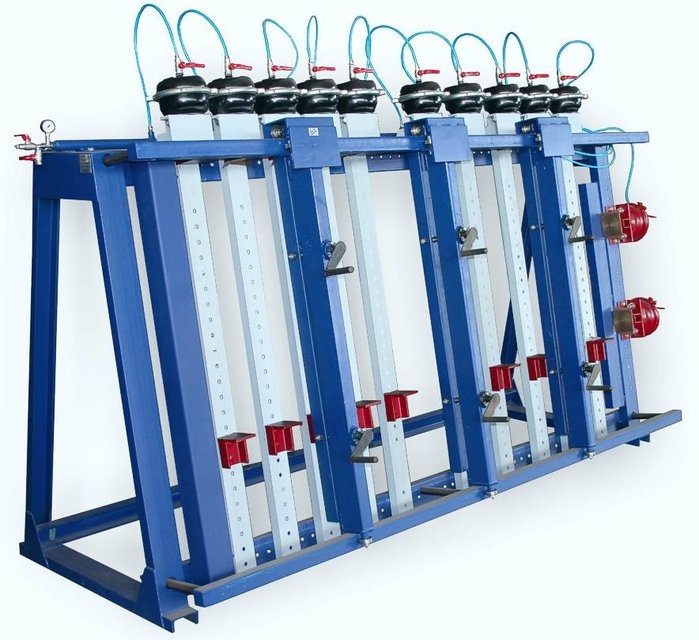

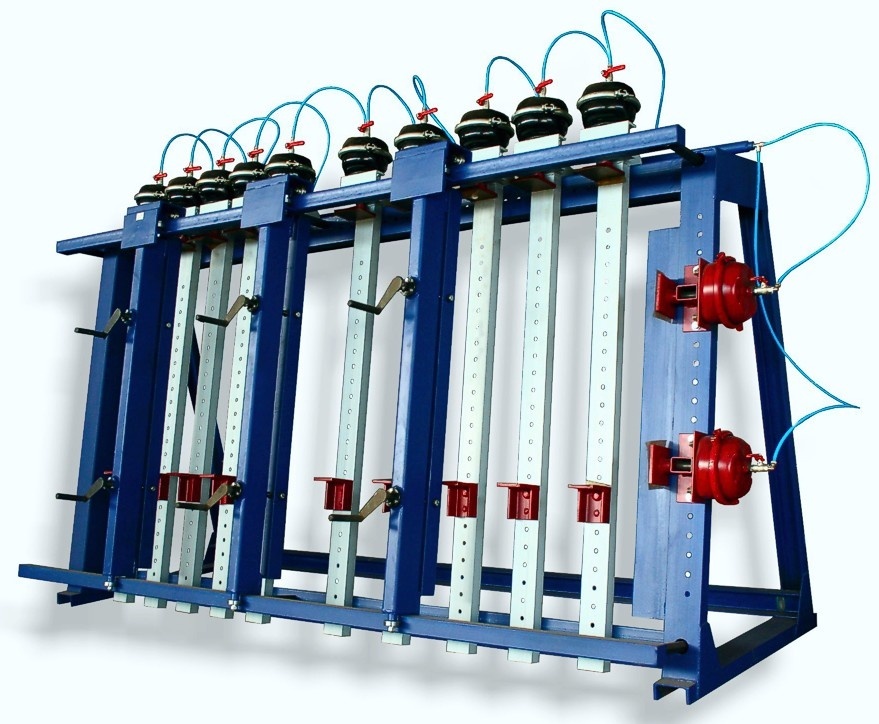

Станок представляет собой сварную конструкцию рамного типа, на которую устанавливаются вертикальные навески, фронтальные прижимы и боковой упор.

Рабочая зона ваймы оперативно настраивается за счет перемещения вертикальных стоек, бокового упора и переставляемых фрезерованных прессовых площадок.

Раздельное управление вертикальными и горизонтальными прижимами осуществляется шаровыми кранами.

Станок оснащен манометром входного давления в магистрали.

Конструкция направляющих фронтальных прижимов позволяет перемещать все фронтальные прижимы по всей рабочей длине пресс-ваймы.

Особенности конструкции ваймы

Усилие пневмокамеры до 1400 кг, суммарное усилие ваймы в вертикальной оси до 14000 кг. Удельное усилие до 5,8 кг/кв. см при толщине пакета 100 мм и длине 2400 мм, до 11,6 кг/кв. см при толщине пакета 50 мм и длине 2400 мм.

Ход штока пневмокамеры – 75 мм.

Оригинальная конструкция ваймы и отличительные особенности

Никогда не комплектуется «Китайскими пневмокамерами».
Диаметр мембраны 24 кв. дюйма позволяет развивать усилие до 1400 кг. (5,8 кг/кв. см при толщине пакета 100 мм и длине 2400 мм)

Цельносварная геометрия рамы, с возможностью установить дополнительные вертикальные стойки прижимы.

Усиленная балка с двумя перемещающимися горизонтальными прижимами.
Шаг перестановки 50 мм

Мощная перемещаемая горизонтальная балка-упор из трубы 100х100 мм и стенкой 5 мм.
Шаг перестановки 50 мм

Всегда комплектуется манометром

Пневматические шланги, шаровые краны, металлические фитинги и манометр - производства Италия

Пневматические шланги производства Италия выдерживают давление до 14 атмосфер

Фрезерованные перемещаемые прессовые площадки, надежно крепятся к вертикальной стойке-прижиму

Фронтальные прижимы перемещаются на стальных подшипниках

Мощный шток пневматического прижима

Всегда комплектуется 3-мя фронтальными прижимами, перекатывающимися вдоль всей рабочей зоны

Надежный металлоемкий станок!
Масса станка ВП-20/2400 (Т) - 450 кг

Отличия ваймы ВП-15 (Т) и ВП-20 (Т)

Вайма ВП-15

2 фронтальных прижима, перекатывающиеся вдоль всей рабочей зоны

Фронтальные прижимы пантографного типа с одним винтом

Вайма ВП-20

3 фронтальных прижима, перекатывающиеся вдоль всей рабочей зоны

Фронтальные прижимы с двумя зажимными винтами

Вайма в двухстороннем исполнении

Технические характеристики ваймы пневматической ВП-20/2400 (Т)
Максимальная длина заготовки, мм.	2400
Максимальная высота заготовки, мм.	1200
Максимальная толщина заготовки, мм.	100
Ход штока прессовых цилиндров, мм.	75
Шаг перестановки прижимных башмаков, мм.	50
Кол-во вертикальных стоек-упоров, шт.	10
Кол-во горизонтальных стоек-упоров, шт.	1
Кол-во горизонтальных прижимов на горизонтальной стойке (стойках), шт.	2
Питающее давление в пневмосистеме, атм.	6-10
Габаритные размеры станка, ДхШхВ, мм	2930 х 1140 х 1690
Масса, кг.	450
Кол-во фронтальных прижимов, шт	3
