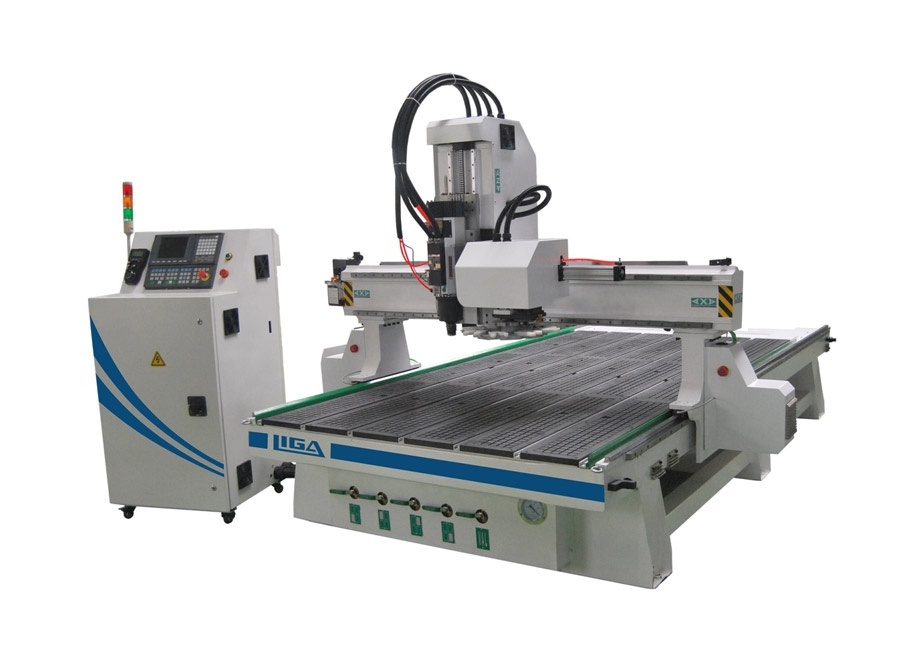

Фрезерный станок с ЧПУ с автоматической сменой инструмента LIGA RC2130S-ATC
+7 (995) 888-07-02
Детальное описание
Фрезерный станок с ЧПУ RC2130S-ATC предназначен для раскроя и 2D/3D
фрезерования листовых материалов, таких как древесина мягких и твердых
пород, композитные материалы (ДСП, ДВП, МДФ), «Alucobond», «Dibond»,
любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом),
гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный
пластик.
Комплектация
- Фрезерный станок — 1 шт.
- Стойка управления — 1 шт.
- Комплект ЗИП – 1шт.
- Набор цанг – 1 комплект.
- Патроны – 4шт.
- Вакуумный насос — 2 шт.
- Прижимы — 6 шт.
- Гаечные ключи — 1 комплект.
Конструктивные преимущества
Надёжная и долговечная конструкция
Надёжная и долговечная конструкция: конструкция станины, созданная с анализом возникающих механических напряжений, исключает ее деформацию после процесса отпуска металла. Обработка станины на портальном ЧПУ станке с пятиосевой обработкой обеспечивает точные геометрические размеры.
Портал станка
Портал станка изготовлен с серьезным запасом прочности, широко разнесенные направляющие перемещения шпинделя позволяют преодолевать нагрузки, возникающие при высоких скоростях резания. Особое внимание мы уделили креплению портала на станке. Данная схема используется в тяжелом машиностроение и идеально подходит для работы при больших скоростях и нагрузках.
Комбинированный вакуумный стол с «Т» — пазами
Комбинированный вакуумный стол с «Т» — пазами – базовая конфигурация Рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» — пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки.
Электрошпиндель
- Электрошпиндель, производства HSD (Италия)- Мощность 9,0 кВт.
- Воздушное охлаждение.
- Высокий уровень надежности.
- Низкий уровень шума.
- Долговечность.
Серводвигатели перемещения по осям
- Производство Yaskawa, Япония- Короткое время разгона и торможения.
- Качественный энкодер для высокоточного позиционирования и обработки
Линейные направляющие с автоматической смазкой
- Производство HIWIN, Тайвань- Постоянная автоматическая смазка
- Плавное перемещение, тихая работа.
Косозубая-реечная передача по осям Y и X
Перемещение происходит за счет косозубой рейки тайваньской компании HIWIN. Точность-Скорость-Долговечность, три основных параметра по которым принято решение комплектовать наш станок этими рейками.
Шариковинтовая пара для перемещения по оси Z
- Прямой привод (редуктор).- Высокоточная гайка с двойным маслогонным кольцом, защитой от пыли и смазкой.
Револьверный магазин на 8 инструментов
Револьверный магазин на 8 инструментов позволит существенно сократить операционное время обработки и оснастить станок различным инструментом необходимым для любой обработки ваших деталей.

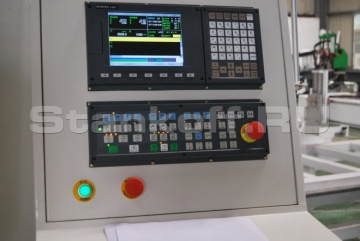

Система контроля SYNTEC 6MD (Тайвань)
- Возобновление после остановки.- Экономия ресурсов компьютера.
- Функция восстановления контрольных точек.
- Прогноз оставшегося времени работы.
- Инвертор производства DELTA (Тайвань).
- Электрошкаф с принудительным охлаждением.
Высокопроизводительный вакуумный насос
Обеспечивает надежную фиксацию заготовок
Защитный кабель канал
Защитный кабель канал имеет закрытое исполнение, что препятствует попаданию пыли и твердых частиц во время работы станка.
Шкаф управления
Шкаф управления выполнен в пылезащищённом варианте.
Автоматическая система смазки
Автоматическая система смазки осуществляет смазку подшипников по осям.| Технические характеристики фрезерного станка с ЧПУ с автоматической сменой инструмента револьверного типа LIGA RC2130S-ATC | |
| Размеры рабочего стола, мм | 2100 х 3100 |
| Перемещение шпинделя по оси Z, мм | 300 |
| Тип передачи по осям X, Y | косозубая шестерня-рейка |
| Тип рабочего стола | Комбинированный вакуумный T-slot |
| Тип электродвигателей перемещения | Серводвигатели Yaskawa |
| Система смены инструмента | Автоматическая (револьверного типа) |
| Максимальная скорость рабочего хода, м/мин | 0 — 30 |
| Максимальная скорость холостого хода, м/мин | 0 – 45 |
| Частота вращения шпинделя, об/мин | 0 –24 000 |
| Мощность шпинделя, кВт | 9,0 |
| Тип охлаждения шпинделя | воздушное (независимое) |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Мощность вакуумного насоса, кВт | 5,5 (2 шт.) |
| Производительность вакуумного насоса, м3/час | 150 |
| Габаритные размеры станка в упаковке, мм | 4200х3300х2100 |
| Масса станка (брутто), кг | 2680 |
