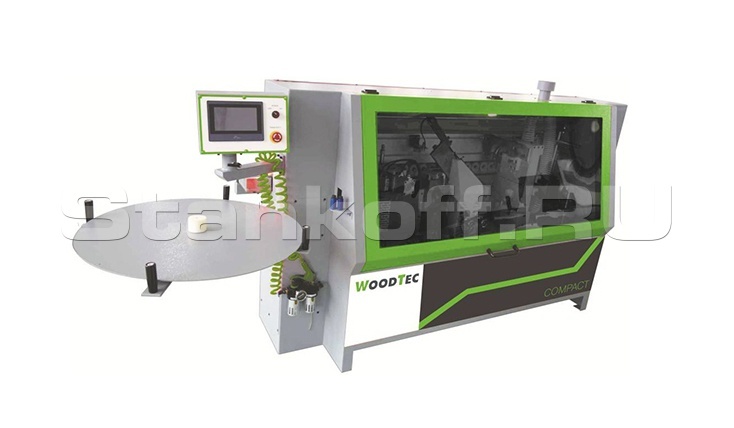

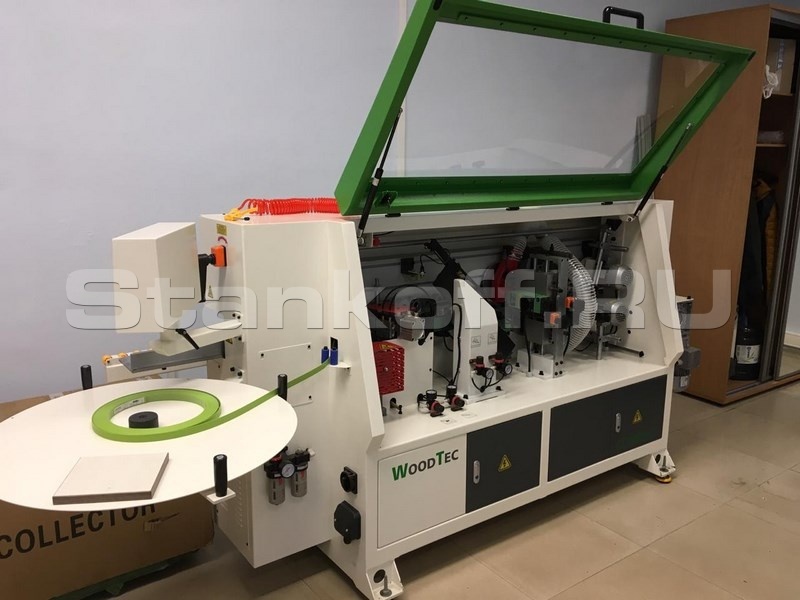

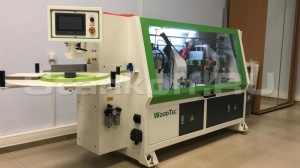

Станок для облицовывания кромок WoodTec Compact
Производитель
WoodTec (Китай) В наличии
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Предназначен для облицовывания прямолинейных кромок плитных материалов
рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до
3мм.
Cхемы обработки
Подачи кромки
Клеевой узел
Гильотина
Пресс группа
Узел 2-х моторной торцовки
Чистовой узел фрезерования свесов
Узел радиусной циклевки
Полировальный узел
Отличительные особенности
- Скорость подачи 13 м/мин;
- Подогрев направляющей линейки;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин. Радиус фрезы 2мм;
- Циклевка плоская;
- Полировальный узел 2х0,18кВт 1400 об/мин;
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
- Магазин подачи рулонного кромочного материала;
- Пульт управления на передней панели станка;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха;
Конструктивные особенности
Клеевой узел
Клеевой бачок 1,5 л. имеет нижнее расположение относительно клеенаносящего вала.Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.
Не требуется регулировка на толщину материала.
Торцовочный агрегат
Два промышленных двигателя (12000 об/мин), 2x0,22кВт Две пилы Ø80 х Ø22, Z=20Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.
Отличительные особенности:
- простое линейное движение двух пил вверх-вниз;
- простая схема пневматики;
- призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
Узел фрезерный для снятия свесов
Два промышленных двигателя (12000 об/мин) 2х0,37кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2мм.Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы целиковые 6 ножей Ø75; Z = 4; R2.
Узел радиусной цикли
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
Полировка
Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:- Блеск обработанной поверхности, очищает от загрязнений.
- Восстанавливает цвет после циклевочного узла.
- Формирует микро радиус у тонкой кромки(притупляет острый край).
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18кВт.
Панель управления
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.Система показывает кол-во используемой кромки(счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
Настройка на толщину детали
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.| Технические характеристики станка для облицовывания кромок WoodTec Compact | ||
| Толщина кромочного материала | мм | 0,4 - 3 |
| Толщина детали, мин/макс | мм | 12 - 55 |
| Размеры обрабатываемой детали ( мин ) - длинна x ширина | мм | 120 x 80 |
| Скорость подачи | м/мин | 12,5 |
| Мощность двигателей чистовой торцовки- 2шт. | кВт | 2х0,22 |
| Обороты пил | об/мин | 12000 |
| Фрезы узла снятия свесов кромки по плоскости - 2шт. | мм | Ø75; Z = 4; R2 |
| Мощность двигателей фрезерного узла-2шт. | кВт | 2х0,37 |
| Обороты | об/мин | 12000 |
| Полировальный узел – мощность | кВт | 2х0,18 |
| Обороты | об/мин | 1400 |
| Общая мощность | кВт | 5,5 |
| Питающее напряжение (3 фазы ) | В | 380 |
| Давление сжатого воздуха | Bar | 6,5 |
| Габаритные размеры | ||
| - длина | мм | 2750 |
| - ширина | мм | 750 |
| - высота | мм | 1300 |
| Вес | кг | 660 |
