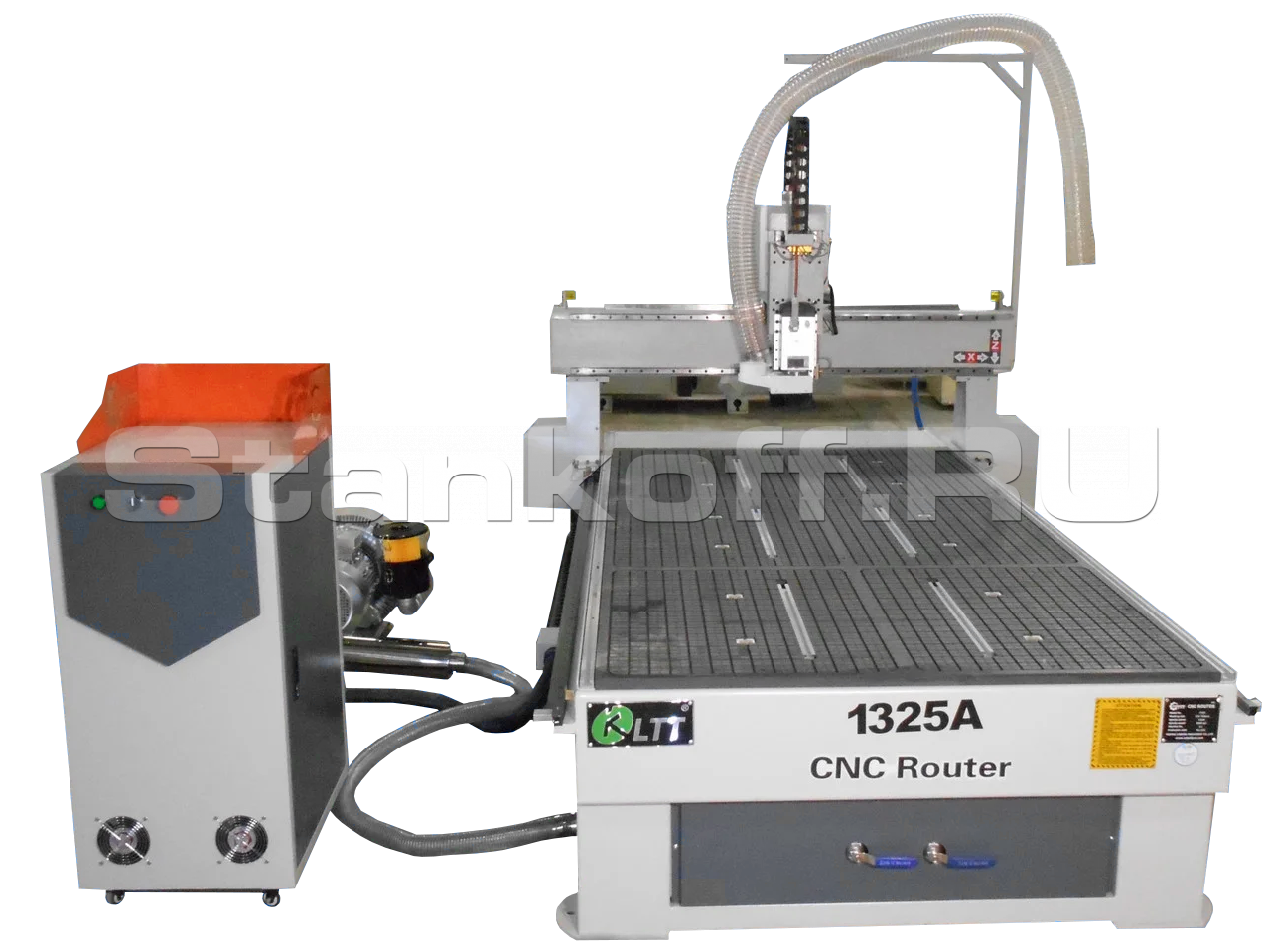

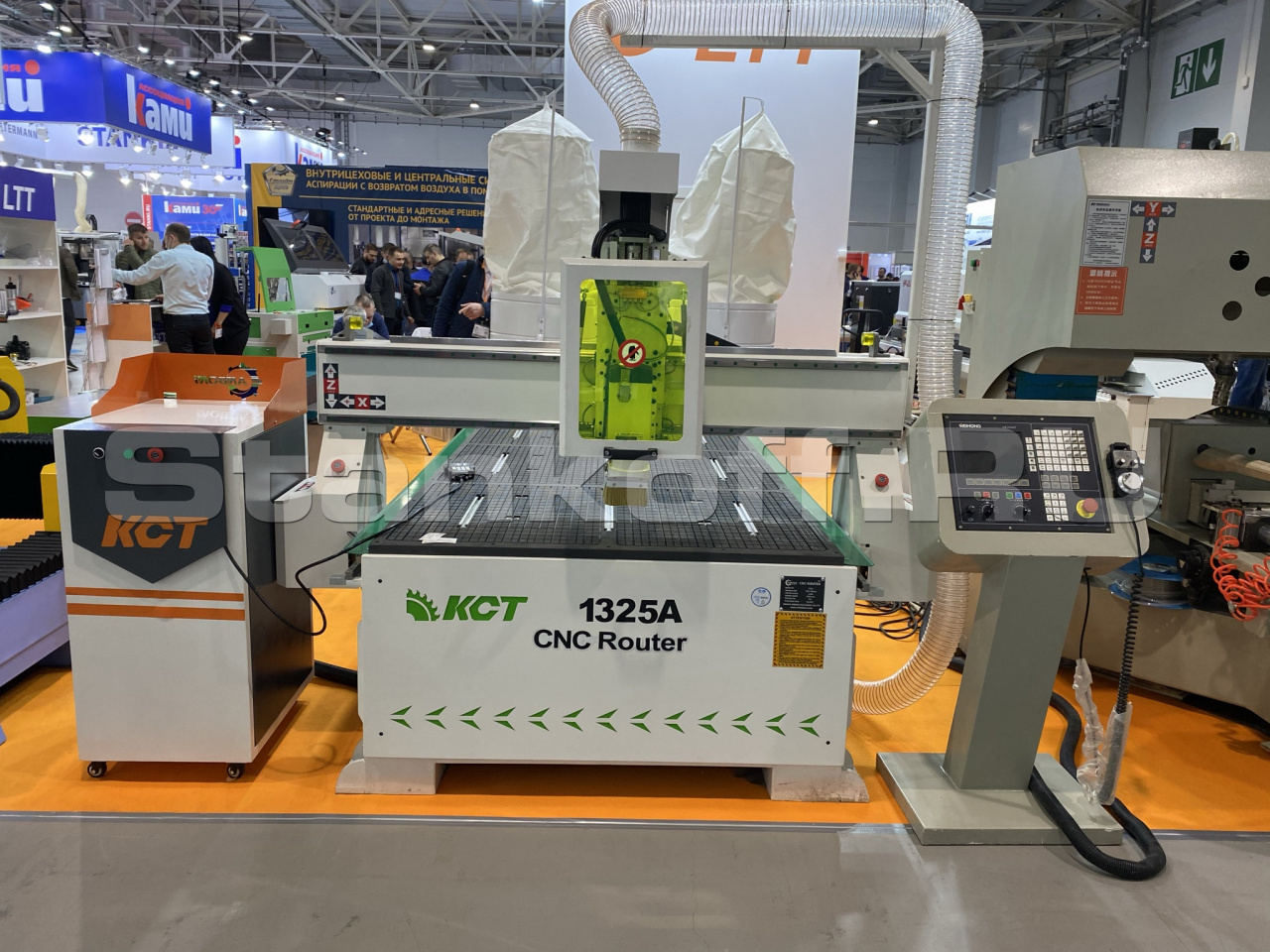

Фрезерный станок с ЧПУ с вакуумным столом LTT-1325A
+7 (995) 888-07-02
Детальное описание
Данные фрезерные станки с ЧПУ широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании.
База станка
- В основе станка - жесткая стальная рамная конструкция.
- Шпиндель 4.5кВт с воздушным охлаждением
- Отдельные аспирационные ограждения фрезы для шпинделей с пневмозатвором и центральным аспирационным патрубком для подключения к аспирационной системе заказчика.
- Комбинированный рабочий стол 1300 х 2500 мм
- Простой и эффективный вакуумный насос
- Жёсткие и точные линейные направляющие PMI
- Инвертор K&R
- Драйвера Yako
- NC-контроллер
- Калибратор вылета инструмента
Система направляющих и техника привода

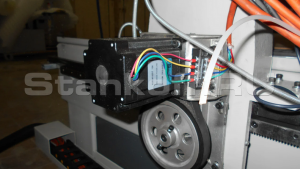

- привод зубчатой рейки по оси X, Y, а также шарико-винтовая пара по оси Z производится по системе линейных направляющих
- Пути перемещения по осям:
X = 2500 мм
Y = 1300 мм
Z = 250 мм
Конструктивные особенности
 |

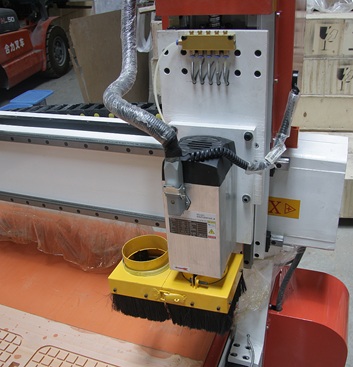

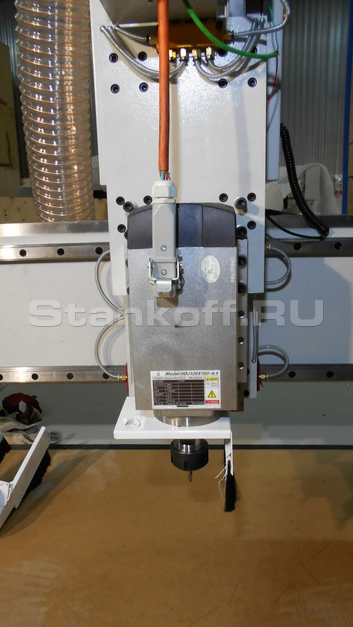

Шпиндель с воздушным охлаждением (4,5 кВт) работают попеременно разными инструментами, являясь альтернативой станков с автоматической сменой инструмента. |
 |

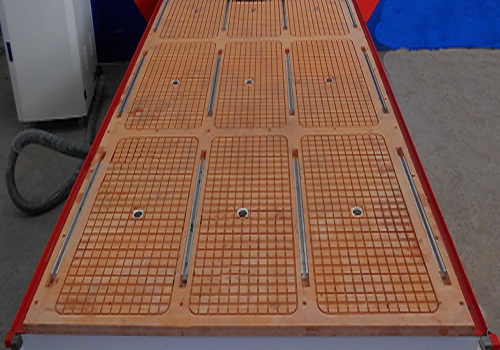

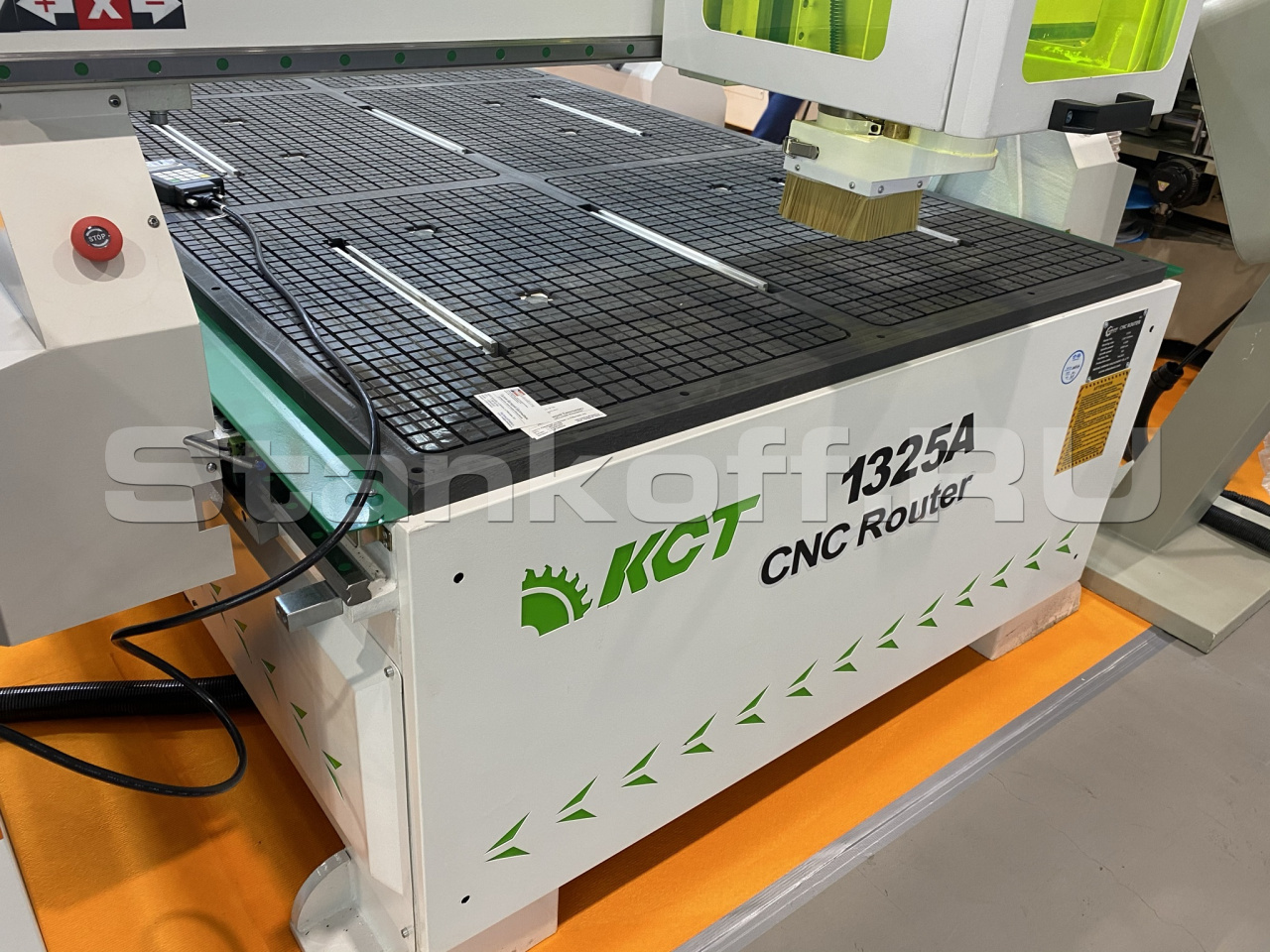

Станок оснащается 9-ти сегментным вакуумным рабочим столом с бакелитовой поверхностью, обладает высокой стойкостью против сколов и повреждений. Для ограничения зоны прижима заготовки используется резиновый шнур, который укладывается в пазы на столе. Так-же на столе есть пазы для возможности механического закрепления заготовок с помощью струбцин. |
 |

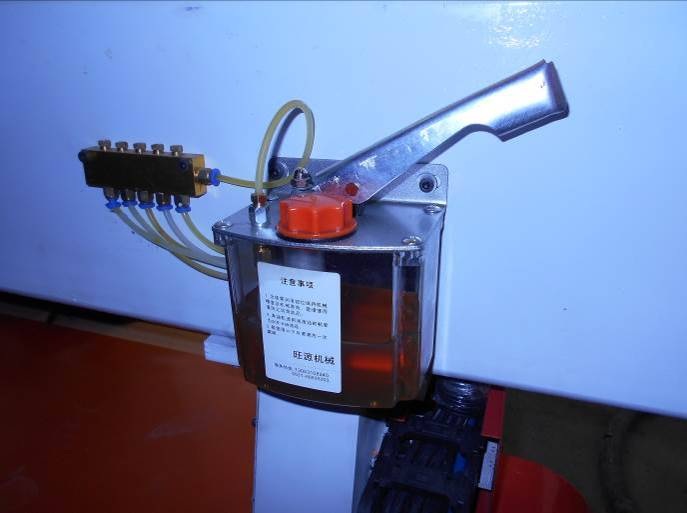

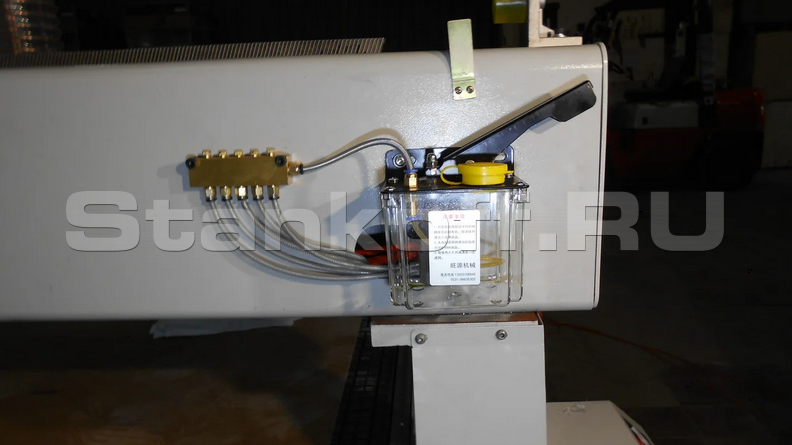

Централизованная система смазки направляющих позволяет упростить техническое обслуживание станка. |
 |
Плоские направляющие и высокоточные зубчатые рейки обеспечивают плавность хода и точность перемещения траверсы. |
 |

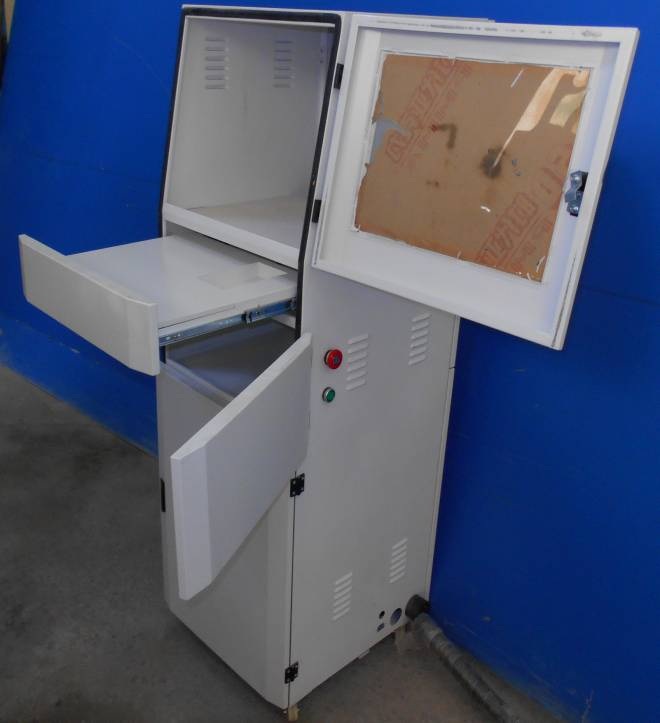

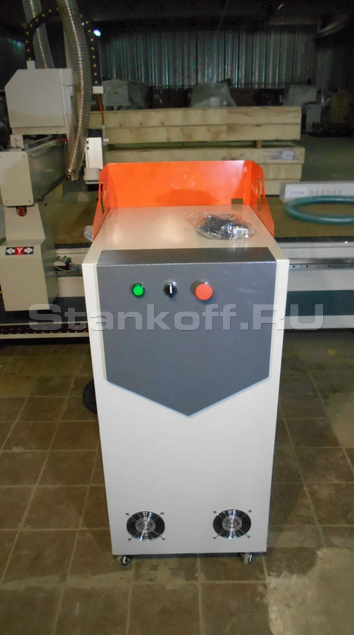

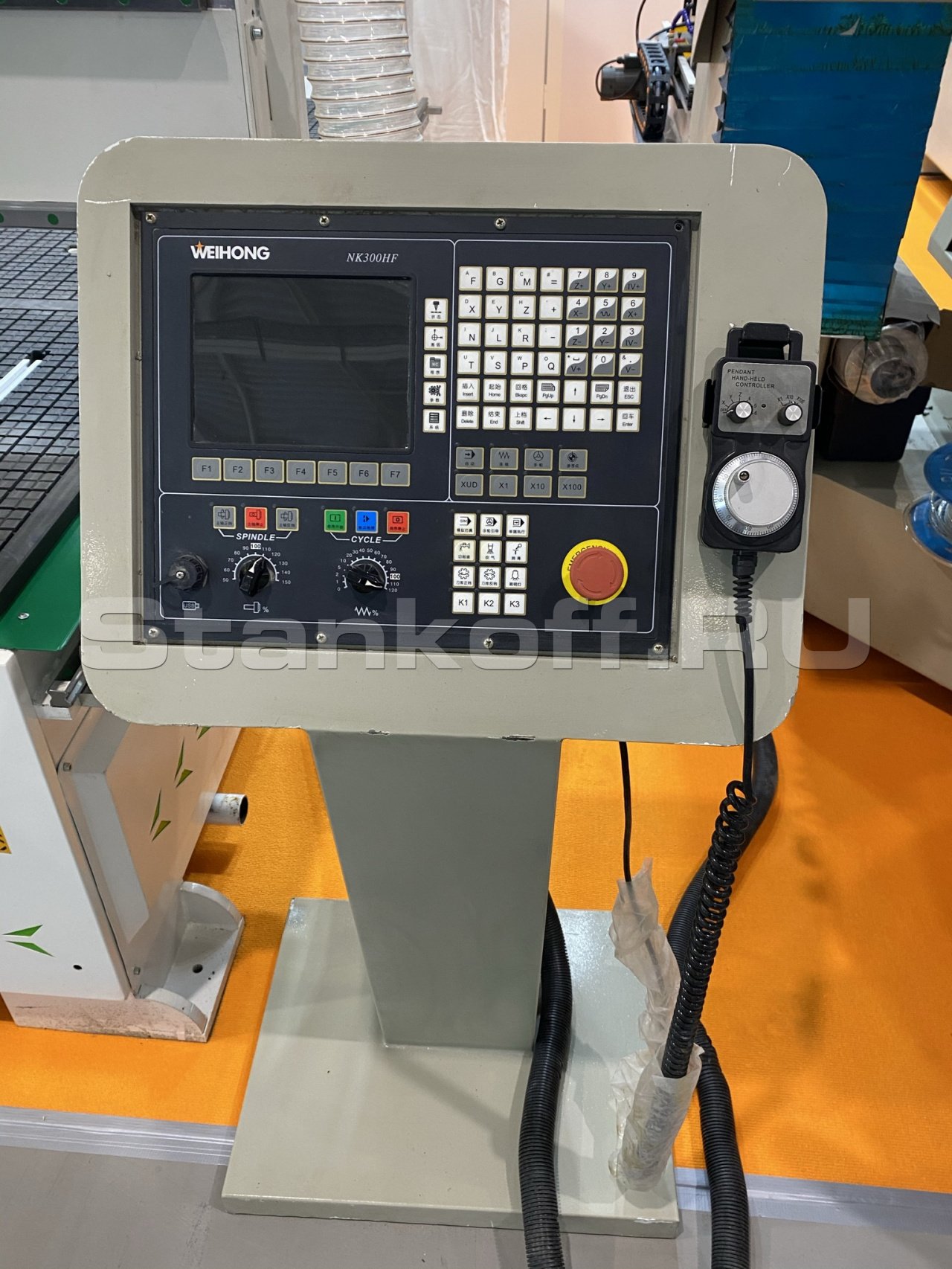

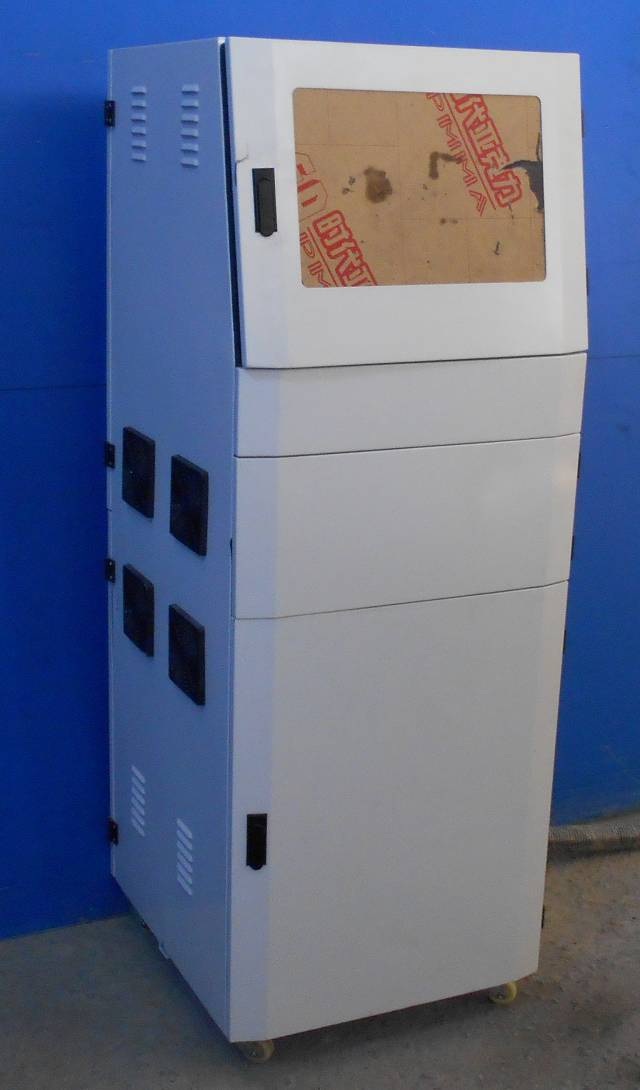

Почти вся электрическая и электронная часть станка расположена в отдельно-стоящем шкафу управления, что позволяет избежать влияния вибраций возникающих при работе на электронные компоненты управления. Так же в шкафу управления предусмотрено место под монитор, системный блок и клавиатуру с мышкой. Все отделения запираются на замок |
 |
Для удобства работы в шкафу управления предусмотрены отсеки для установки системного блока компьютера, клавиатуры и монитора. |
 |

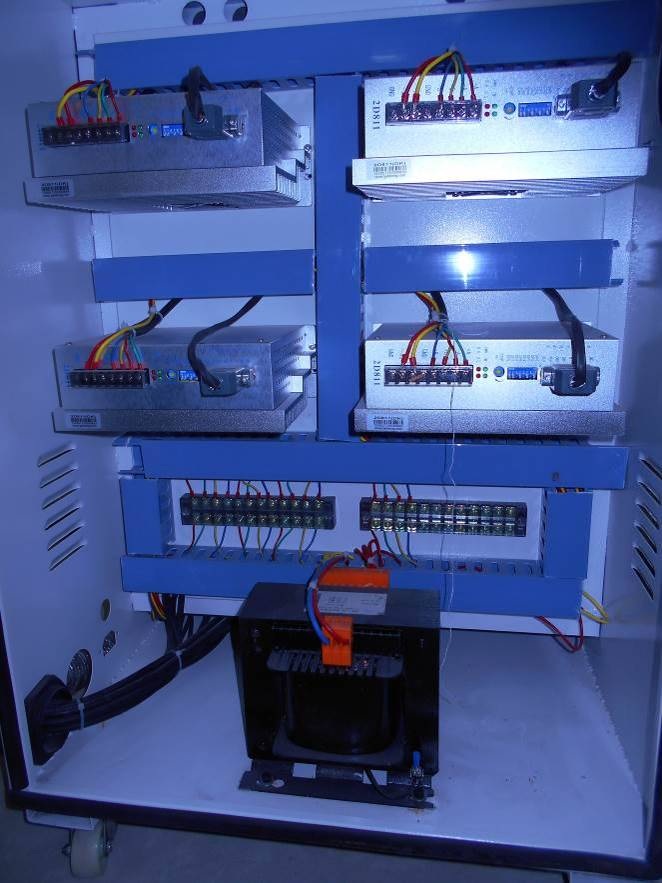

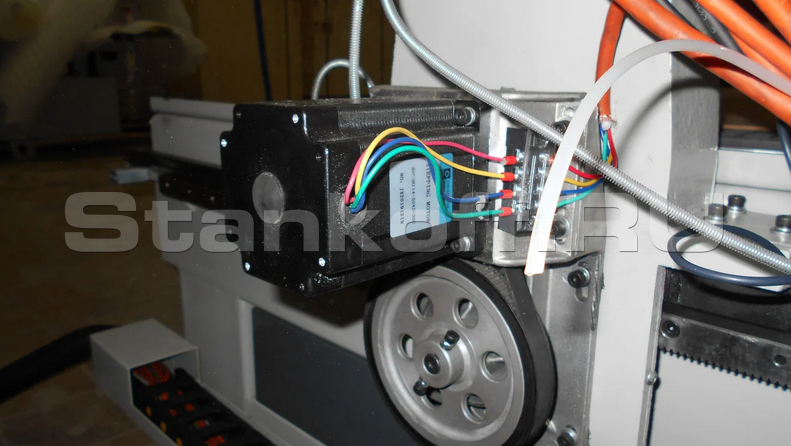

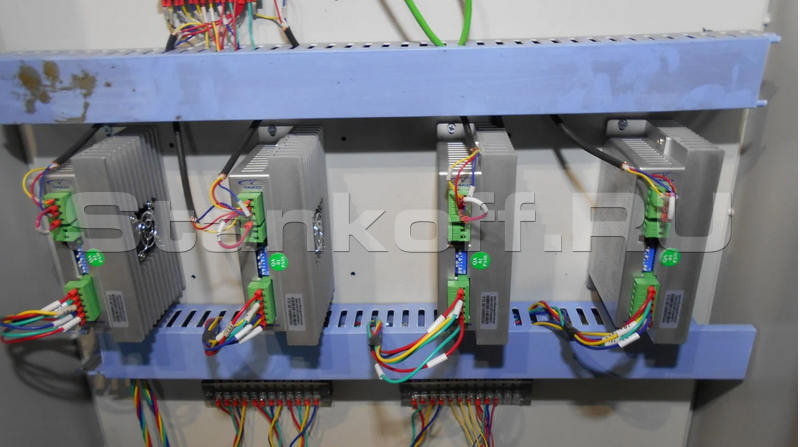

Надёжные драйверы управления перемещением по осям XYZ производства известным производителем электронных компонентов YAKO (Тайвань). |
 |

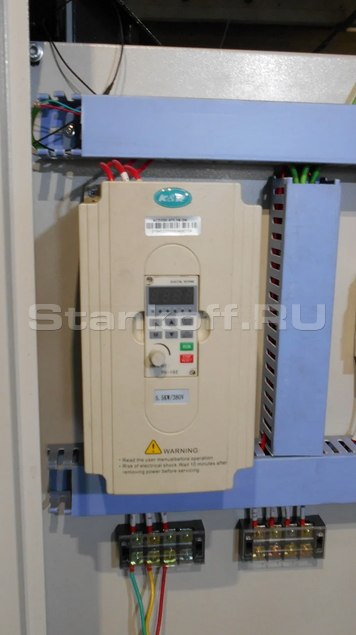

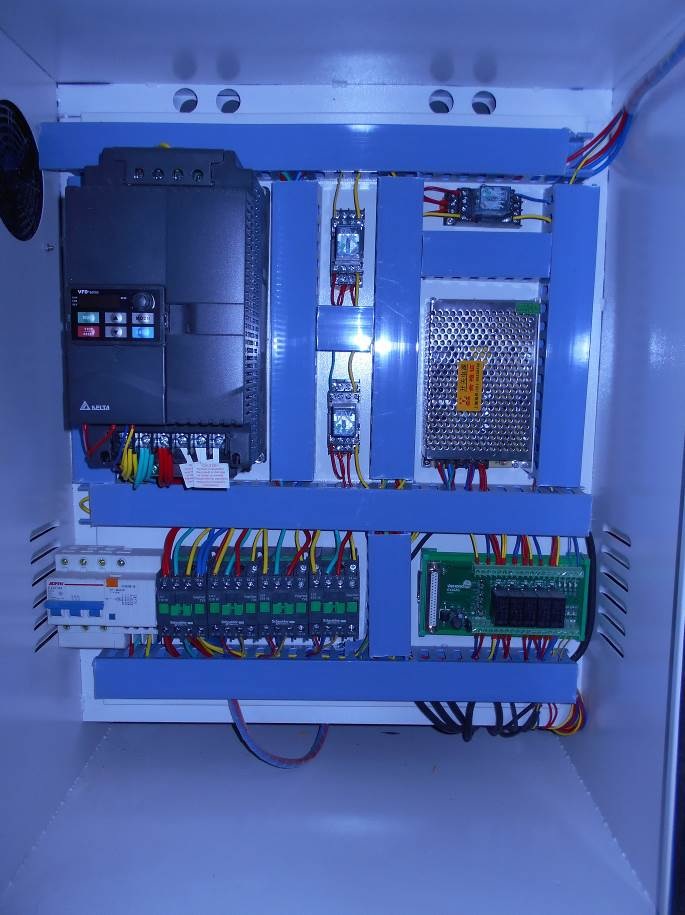

Для регулировки частоты вращения шпинделя установлен частотный преобразователь K&R(инвертер). |
 |

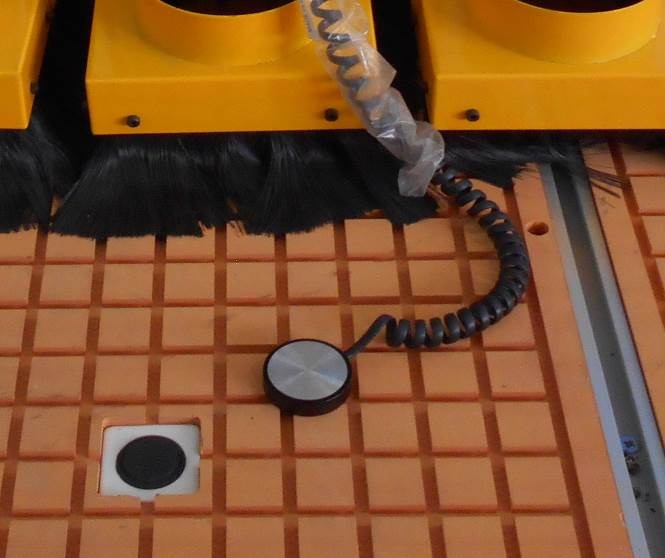

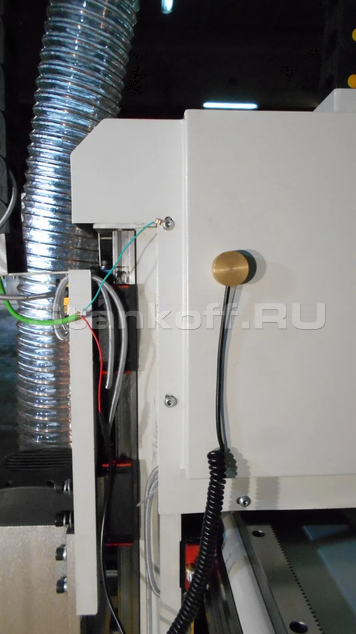

Калибратор для настройки длины инструмента. |
 |

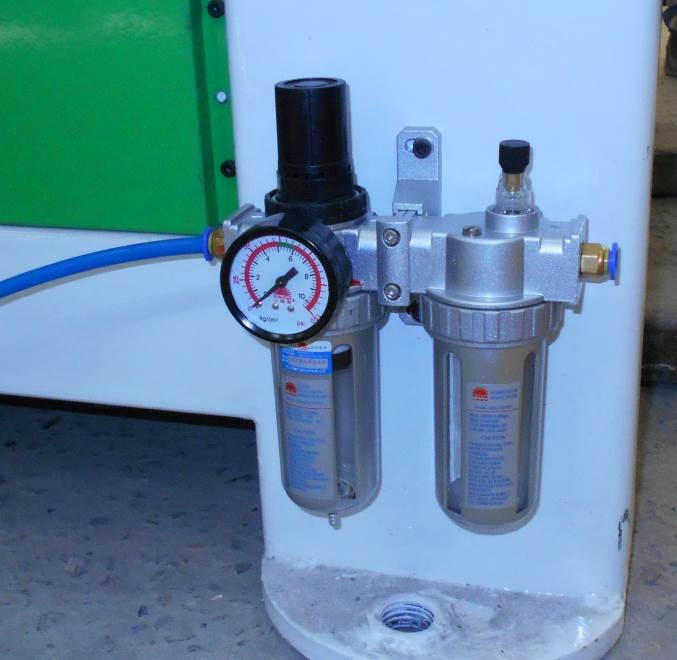

Система подготовки воздуха обеспечивает надёжную работу пневмокомпонентов станка |
 |

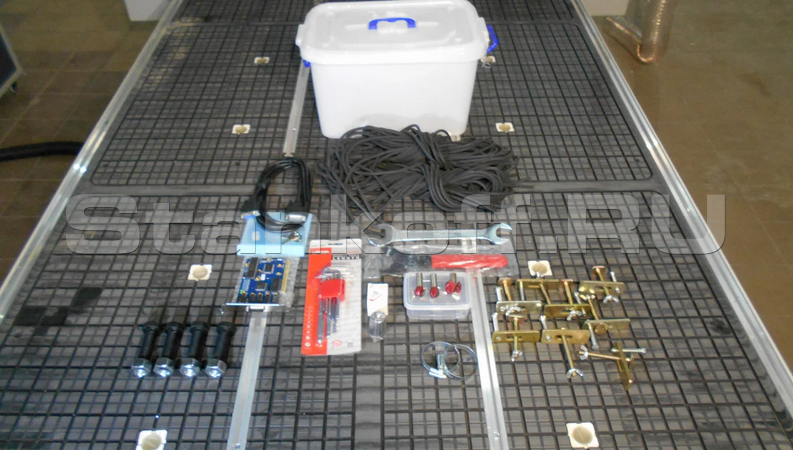

Комплектация станка:
|
 |

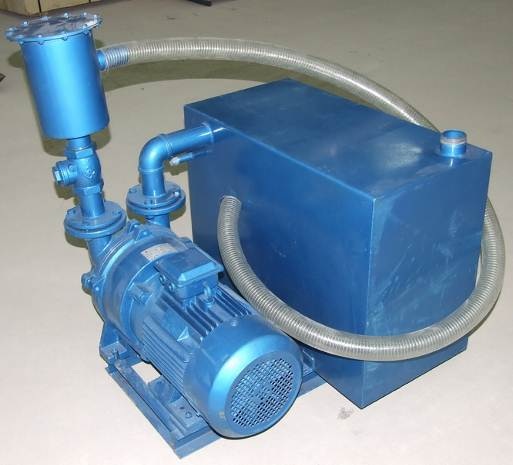

Для получения вакуума станок укомплектован водоциркуляционным вакуумным насосом 5,5 кВт., производительность 3,83куб.м./мин. |
| Ход шпинделя по оси X, мм | 1300 |
| Ход шпинделя по оси Y, мм | 2500 |
| Ход шпинделя по оси Z, мм | 250 |
| Размер рабочего стола, мм | 1370х3070 |
| Тип патрона шпинделя | ISO30 ER32 |
| Рабочий стол | Вакуумный, механическое крепление |
| Смена инструмента | ручная |
| Максимальная скорость перемещения шпинделя, м/мин | 33 |
| Максимальная скорость гравирования, м/мин | 25 |
| Мощность вакуумного насоса, кВт | 7.5 |
| Производительность вакуумного насоса, куб.м/час | 320 |
| Мощность шпинделя, кВт | 4,5 (XULI) |
| Частота вращения шпинделя, об/мин | 18 000 |
| Напряжение | 380V,50Hz/60Hz |
| Рабочие команды | HPGL、G коды |
| Габариты, м |
2000х3000х2050 стол 660х490х1170 шкаф управления |
| Транспортные габариты, м |
3,1х1,8х0,75 стол 1,95х0,75х1,25 портал |
| Вес, кг | 1200 |
