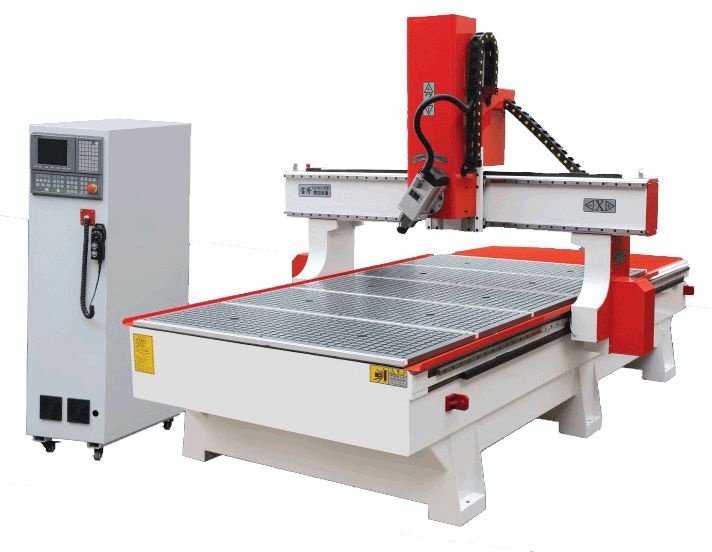

Фрезерный 4 координатный станок с ЧПУ и наклоном шпинделя LTT-M1325B-45
+7 (995) 888-07-02
Детальное описание
Фрезерный станок предназначен для обработки, моделирования, декорирования деталей из дерева. Имеет в своем составе жесткую стальную основу и сегментированный рабочий стол 1300 х 2500 мм. Опции: поворотный шпиндель, ручная смена инструмента, шкаф управления, DSP-пульт, сервоприводы, инвертор, водокольцевой вакуумный насос, централизованная система смазки. Все инструменты изготовлены в Тайвани. Станок очень удобен в управлении и имеет приспособления для удобного и надежного закрепления заготовок. Станок полностью защищен от сколов и повреждений.
Базовая комплектация
- В основе станка - жесткая стальная рамная конструкция.
- Сегментный рабочий стол 1300 х 2500 мм
- Поворотный шпиндель до +900 и -900
- Ручная смена инструмента
- Шкаф управления с системой управления SYNTEC (Тайвань)
- DSP-пульт
- Шаговые двигатели производства Тайвань, гарантирующие высокую точность
- Инвертор DELTA (Тайвань)
- Водокольцевой вакуумный насос 5,5кВт
- Централизованная система смазки
Конструктивные особенности
 |
HSD шпиндель (Италия) с воздушным охлаждением и с возможностью поворота на 450 относительно вертикальной оси ( 4-я ось). (4,5 кВт) |
 |
Шкаф управления станком с удобным управлением и обслуживанием с лёгким доступом ко всем электронным и электрическим системам. |
 |
DSP-пульт для удобного управления в режиме наладки. |
 |
Система управления станком (PLC) Syntec. |
 |
Станок оснащается комбинированным сегментным вакуумным рабочим столом и Т-образными пазами, обладает высокой стойкостью против сколов и повреждений. Для ограничения зоны прижима заготовки используется резиновый шнур, который укладывается в пазы на столе. |
 |
Направляющие и высокоточные зубчатые рейки – производства YASKAWA Тайвань. |
 |
Система централизованной смазки направляющих. |
 |
Драйверы управления перемещением производства DELTA Тайвань. |
 |
Для регулировки частоты вращения шпинделя установлен частотный преобразователь (инвертор) DELTA (Тайвань) |
 |
Для получения вакуума станок укомплектован водоциркуляционным вакуумным насосом 5,5 кВт. |
| Технические характеристики фрезерного станка с ЧПУ и наклоном шпинделя LTT-M1325B-45 | |
| Ход шпинделя по оси X, мм | 1300 |
| Ход шпинделя по оси Y, мм | 2500 |
| Ход шпинделя по оси Z, мм | 285 |
| Размер рабочего стола, мм | 1440х3040 |
| Точность обработки, мм | ±0,025 |
| Точность позиционирования, мм | ±0,05 |
| Рабочий стол | Вакуумный |
| Смена инструмента | ручная |
| Максимальная скорость перемещения шпинделя, м/мин | 60 |
| Максимальная скорость гравирования, м/мин | 25 |
| Мощность шпинделя, кВт | 4,5 (HSD, Италия) |
| Частота вращения шпинделя, об/мин | 0-24 000 |
| Приводной двигатель | Серводвигатель |
| Напряжение | 380V,50Hz/60Hz |
| Рабочие команды | HPGL?G коды |
Система управления |
Syntec |
