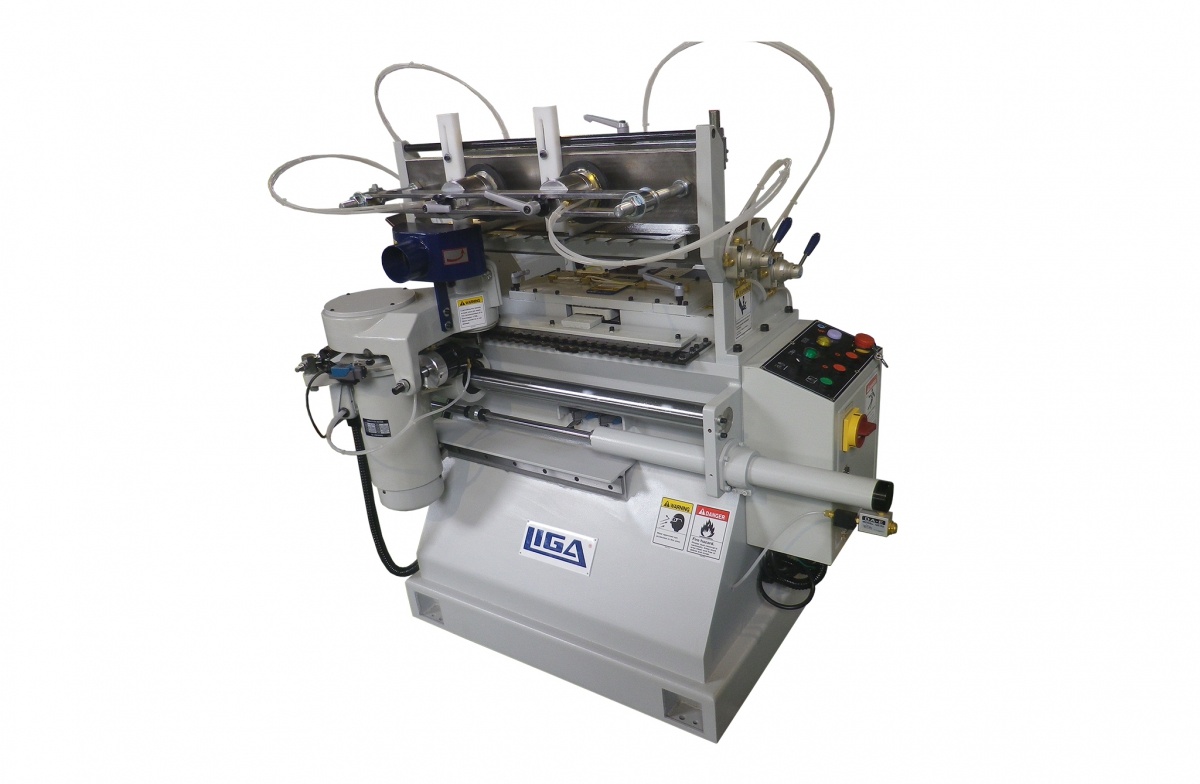

Шипорезный станок YC-480
Детальное описание
Назначение
Предназначен для нарезания специальных шипов и проушин, для соединения деталей ящиков без дополнительной фурнитуры. Данное соединение гарантирует надежное и долговечное крепление стенок ящика.
Конструктивные особенности

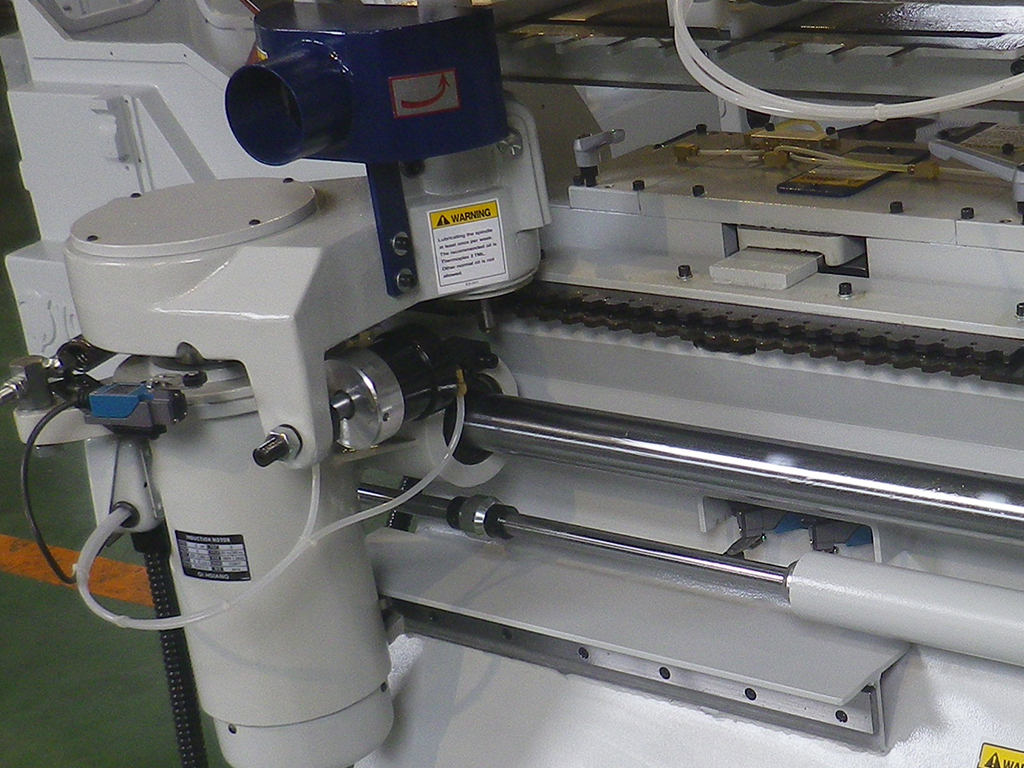

Фрезерный узел перемещается по стальной цилилиндричекой направляющей с помощью пневмоцилиндра. |
|

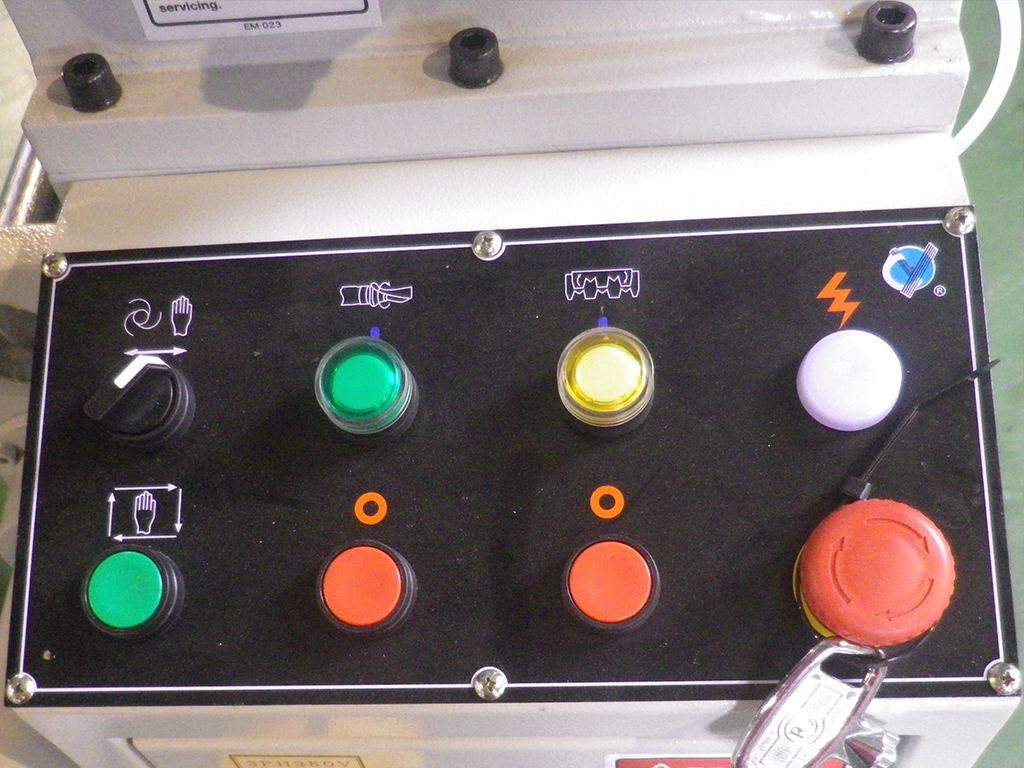

Пульт управления станком удобный и интуитивно понятный. |
|

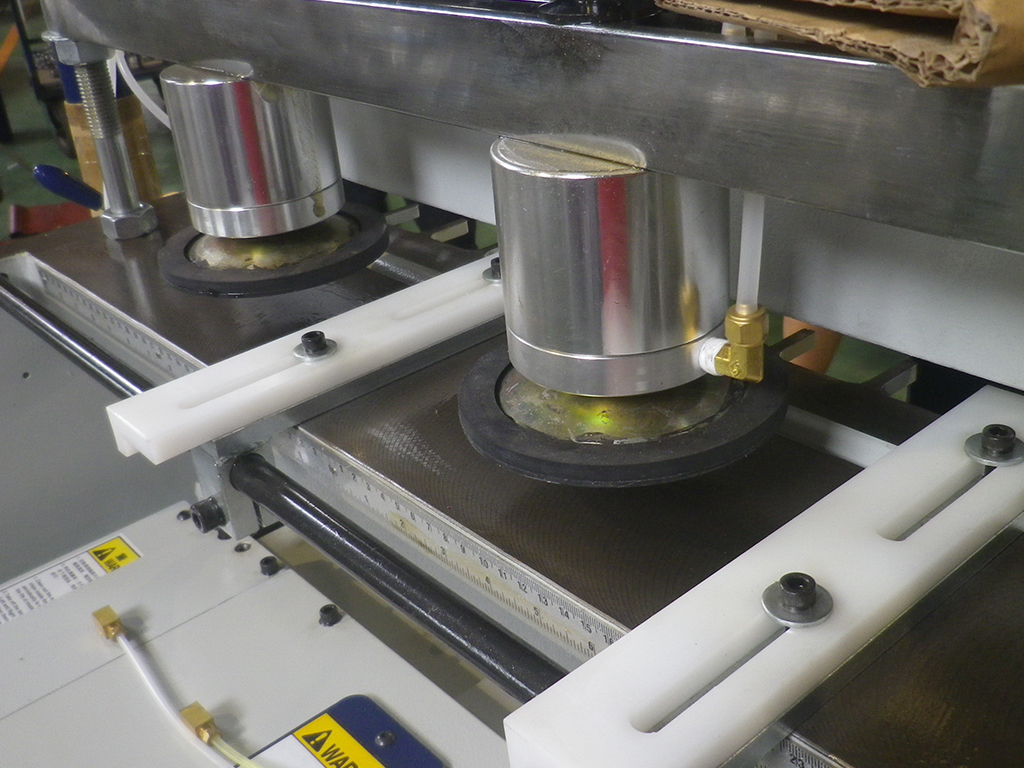

Фиксация заготовок осуществляется с помощью пневмоцилиндров. |
|

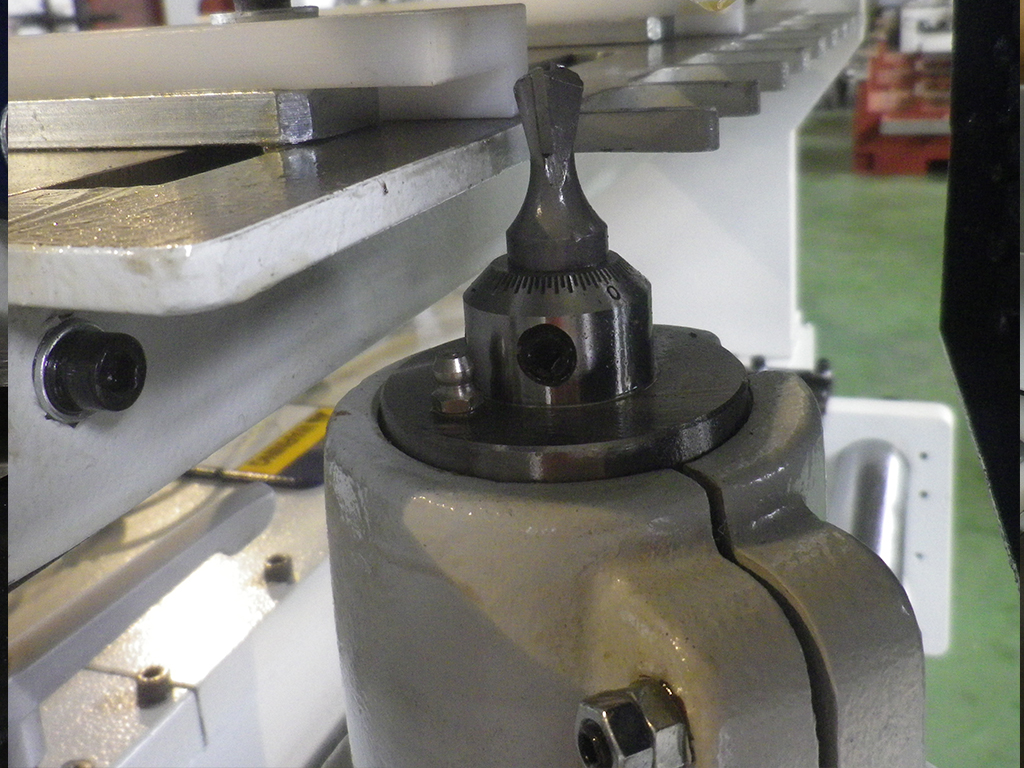

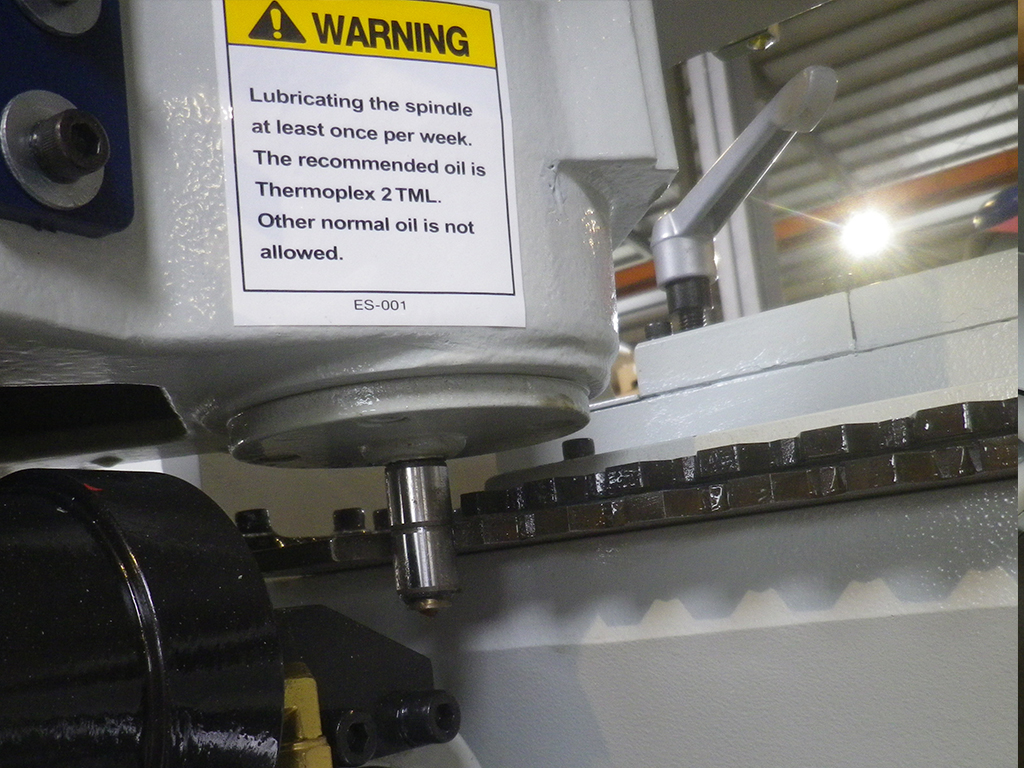

Копировальный цилиндр и металлический шаблон гарантируют 100% повторяемость при фрезеровании шипов и проушин, это исключает несовпадение при сборке ящиков. |
|
Высокочастотный шпиндель 21500об/мин, оснащенный специальной концевой фрезой гарантирует высочайшее качество обработки. |
|

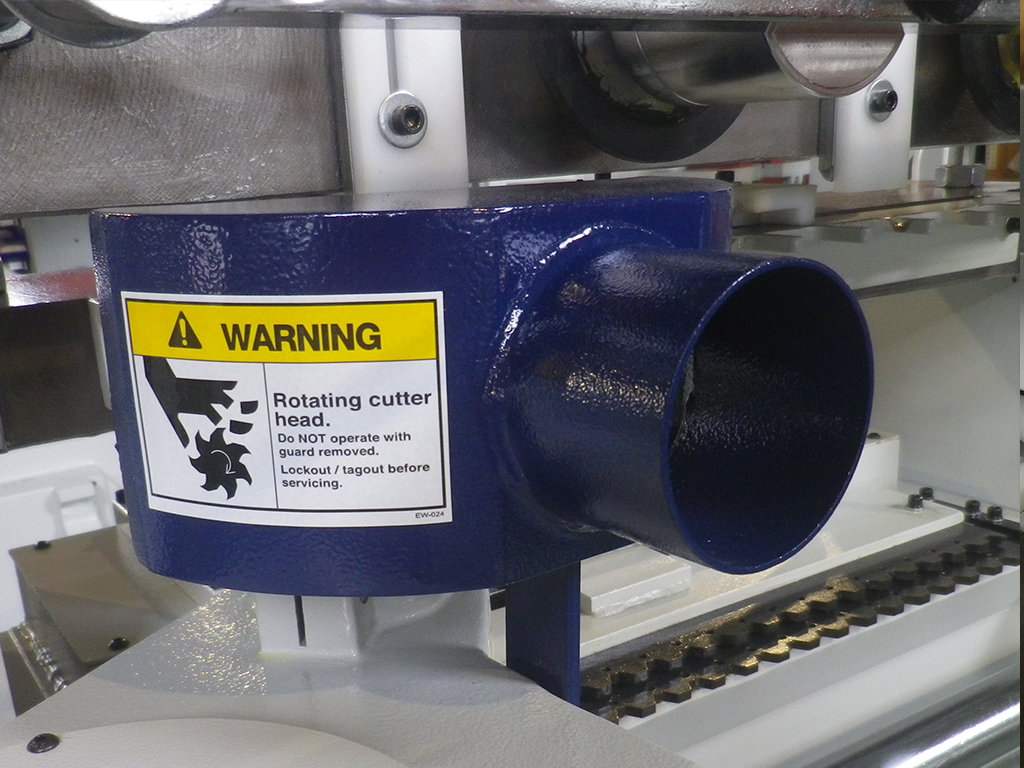

Защитный кожух с патрубком для аспирации обеспечивает эффективное удаление опилок из зоны резания. |
|

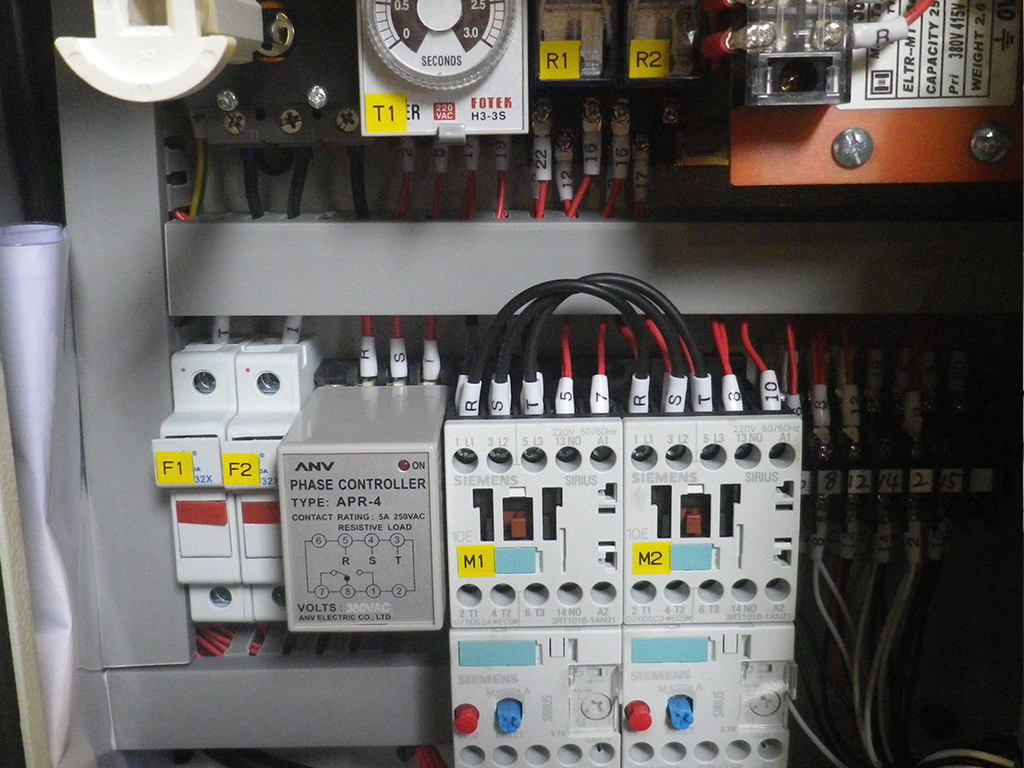

Электрические компоненты выполнены по стандартам СЕ. |
|

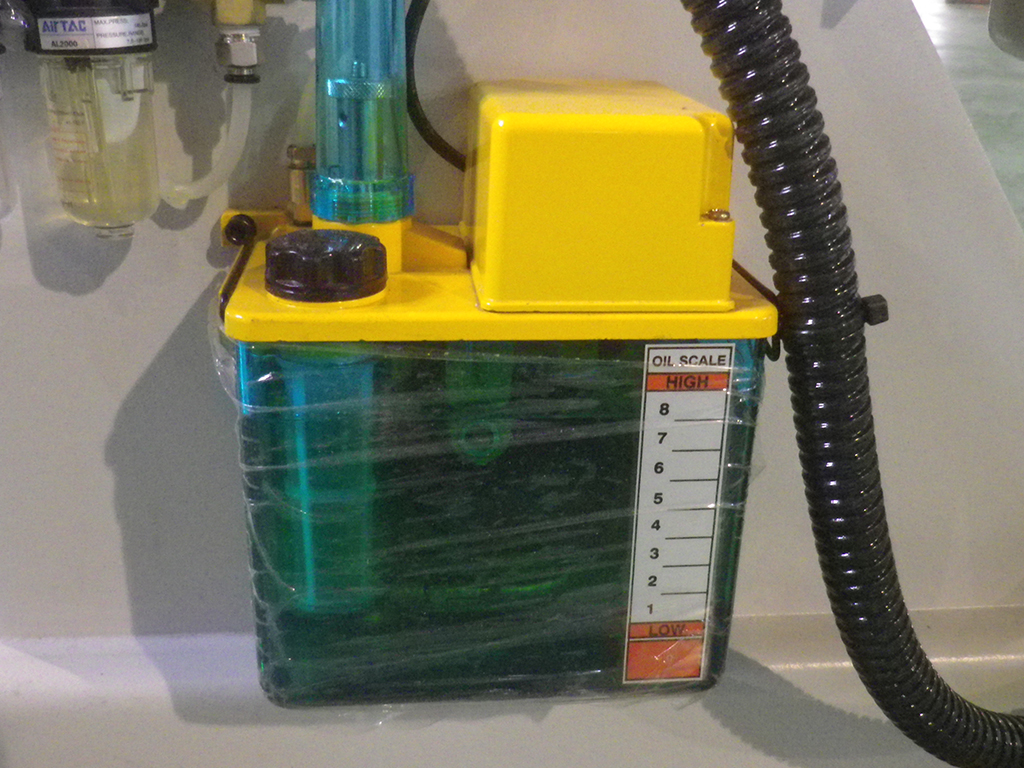

Смазка узлов и агрегатов осуществляется в автоматическом режиме. |
|

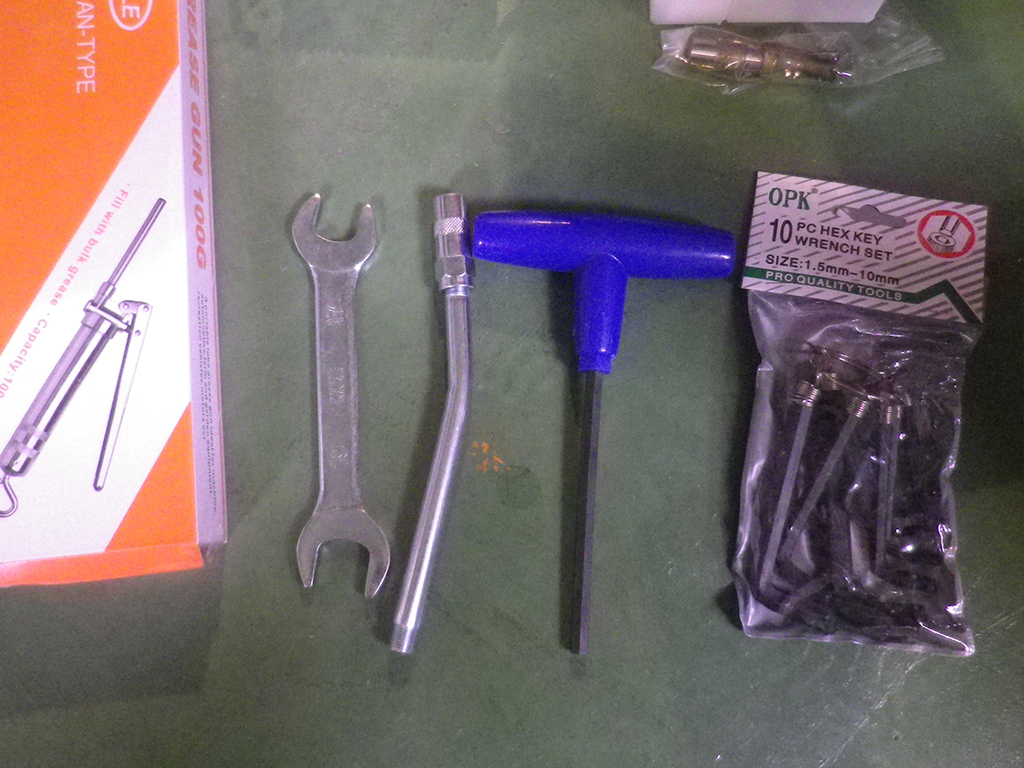

Копмлект ЗИП для ввода в эксплуатацию станка и его обслуживания. |
Технические характеристики шипорезного станка YC-480 | |
Макс. ширина заготовок, мм |
480 |
Макс. длина заготовок, мм |
1500 |
Толщина шипа, мм |
8-20 |
Ширина шипа, мм |
7-18 |
Глубина шипа, мм |
10-30 |
Кол-во пневмоприжимов, шт |
4 |
Частота вращения шпинделя, об/мин |
21500 |
Мощность шпинделя, кВт |
1.5 |
Габариты, мм |
1270 х 780 х 1330 |
Масса, кг |
410 |
