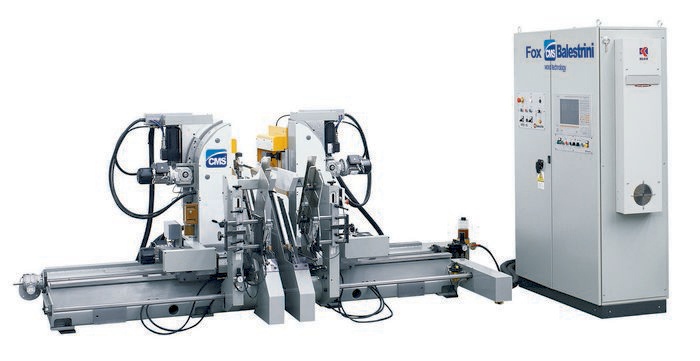

Двухсторонний многооперационный станок с ЧПУ FOX

Назначение

Модель FOX является комбинацией двухстороннего шипорезного станка с двухсторонним станком для сверления и пазования. Такая композиция машины позволяет формировать круглые, овальные и прямоугольные шипы, торцевать в размер, а также сверлить отверстия и пазы одновременно с двух сторон деревянных заготовок.

Конструктивные особенности

Благодаря интерполяции осей машины, а также сложному программному обеспечению, установленному на борту, оператор может выбрать любой из необходимых рабочих циклов, оптимально подходящих для поставленной задачи.

Прочная, но в то же время компактная конструкция многооперационного станка позволяет обрабатывать короткие детали под большими углами наклона, предлагая гибкость, недоступную для аналогичных машин на рынке. Компактные рабочие узлы перемещаются по закаленным направляющим на линейных подшипниках, защищенных пыльниками. Все оси приводятся в действие винтовыми направляющими, чтобы обеспечить высокую точность перемещения, при высокой скорости.

Двухсторонний, многооперационный станок FOX укомплектован двумя рабочими узлами для формирования шипов, сверления и пазования, состоящими из:

• 2 шпинделя, мощностью 4,1 кВт каждый для формирования шипов и торцевания заготовок в размер. Скорость вращения 9000 и 12000 об/мин;
• 2 электрошпинделя, мощностью 2 кВт каждый, для сверления и пазования. Скорость вращения 12000 и 18000 об/мин

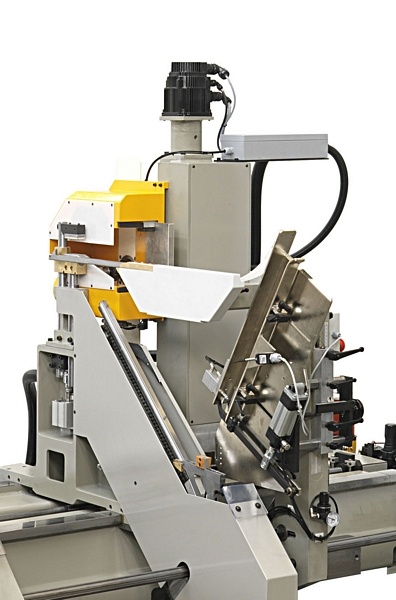

Автоматическое устройство загрузки.

Двухсторонний станок FOX станок укомплектован одним из самых быстрых загрузочных устройств RBF2, способных работать с заготовками сложной формы, со смещенным центром масс. Подобные детали до сих пор вызывают сложности у конкурирующих загрузочных устройств. Инновационное решение, примененное в конструкции этого устройства заключается в том, что для загрузчика задается положение детали для всего цикла обработки. Начиная с точки загрузки и до точки выхода заготовки, деталь всегда остается в плоскости столов, что предотвращает возможность смещения или защемления, а также позволяет достичь очень высоких скоростей подачи.
Загружаемая деталь проходит через магазинный накопитель, а затем подается механическими захватами в зону обработки, сохраняя свое положение относительно рабочего стола машины.

Настройка загрузочного устройства RBF2 занимает минимум времени, благодаря наличию множества рукояток и метрических шкал для удобства настройки.

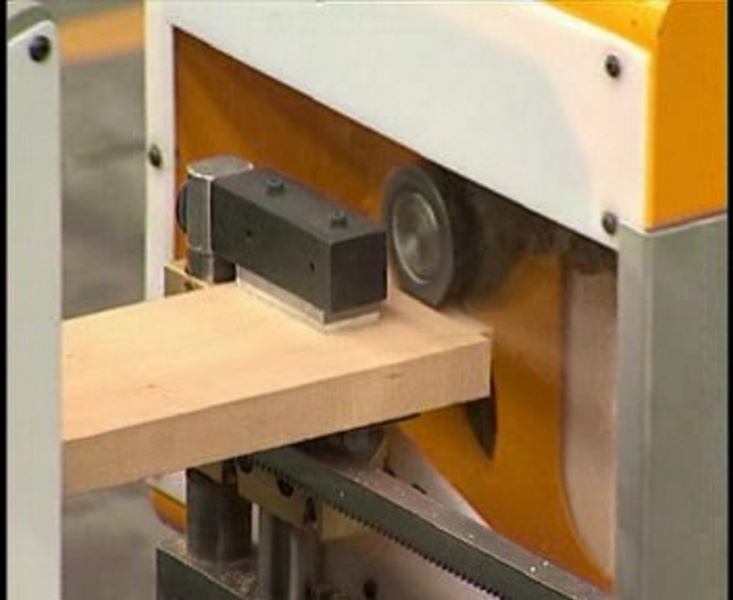

Работа на двухстороннем многооперационном станке.

Оператор может в ручном режиме проверить последовательность обработки каждого из элементов, а также точность работы подающего устройства, благодаря пульту дистанционного управления.

Блок ЧПУ состоит из трех основных компонетов используемых в большинстве машин компании:

Управляющий компьютер.

• Операционная система Windows XP Professional, ОЗУ 512 Мб - PENTIUM 4 or equivalent at 2,8 GHz,
• 40 Gb Жесткий диск (или более) - Дисковод - CD-ROM 52x drive -RS232 серийный порт - 2-направленный параллельный порт – USB порт
• Сетевая карта Ethernet 10/100, клавиатура, мышь and 17" LCD цветной монитор
• Дружественный интерфейс пользователя, с возможностью интерполированного программирвоания 4х цифровых осей;
• Система самодиагностики станка
• Телесервис, программное обеспечение (по запросу).

Система цифрового позиционирования положения рабочих узлов и стола двухстороннего, многооперационного станка.

• Векторный инвертор для управления пятью трехфазными двигателями с логикой "Motion Control";
• Высокодинамичные двигатели для оптимизации отклика инвертора;
• Программные и механические концевые выключатели для всех подвижных осей машины;
• Оптимизированные последовательности перемещения осей, предотвращающие возможные пересечения и касания с подвижными частями станка;
• Система компенсации люфта в двух направлениях по всем осям;
• Гидравлическая система с помпой мощностью 0,75 кВт для разблокировки осей перед активацией числового программного управления.

Контроллер двухстороннего станка NUM 1040 POWER

• Управление четырьмя интерполированными рабочими осями;
• Карточки приводы и двигатели без щеток.

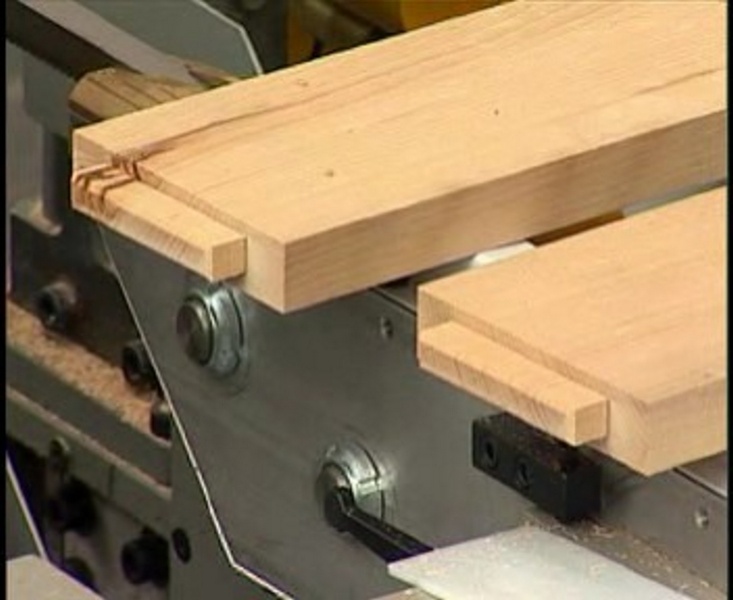

Возможные схемы обработки шипа

Двухсторонний станок FOX укомплектован одним из самых быстрых загрузочных устройств RBF2, способных работать с заготовками сложной формы, со смещенным центром масс. Подобные детали до сих пор вызывают сложности у конкурирующих загрузочных устройств.

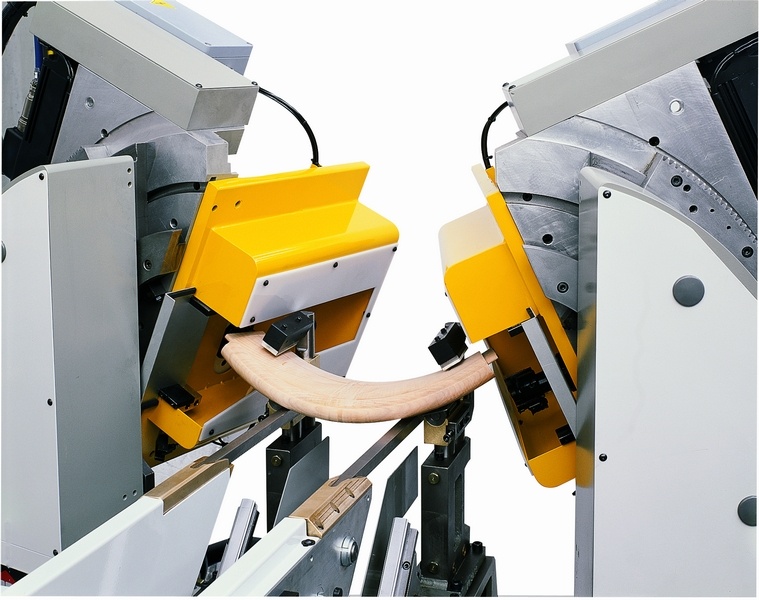

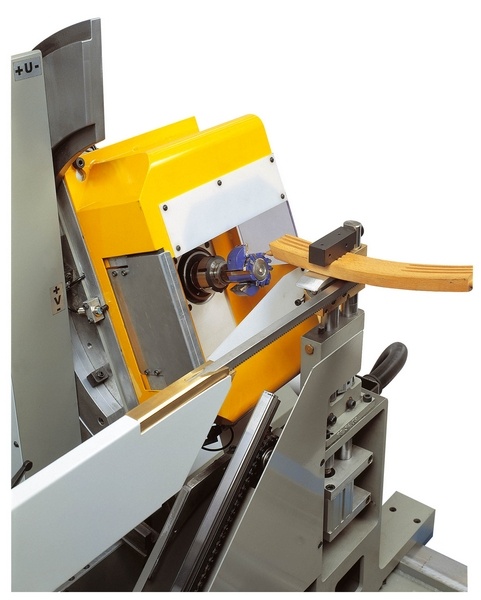

Рабочая группа станка.

Программное обеспечение позволяет легко и быстро перенастраивать машину.

Программное и аппаратное обеспечение

• Дружественный интерфейс пользователя пошагово ведет оператора в процессе программирования машины. Интерактивная система программирования BIP позволяет оператору выбрать необходимые макросы и определить последовательность их выполнения.

В комплекте поставки

• Система фиксации рабочих узлов как на плоских поверхностях, так и на круглых направляющих. Эта специальная система фиксации обеспечивает не только блокировку узлов при наклоне, но также придает дополнительную жесткость конструкции;
• Счетчик количества заготовок с датчиком наличия деталей;
• Сервисные ключи;
• Инструмент поставляемый со станком: комплект стандартных фрез 90 х 60 мм, комплект фрез диам. 10 мм;
• Только с машиной FOX комплект “super net” для работы со станком с удаленного ПК;
• Пульт дистанционного управления;
• Сервисные ключи;
• Инструкция по эксплуатации.

По запросу

• Режущий инструмент.

Рекомендации:

Двухсторонний станок FOX подходит для опытных пользователей оборудования с ЧПУ. Многозадачность машины может быть реализована в полной мере при наличии электронной технической документации и чертежей для выпускаемых изделий. Незаменим для выпуска широкого ассортимента продукции малыми сериями.
