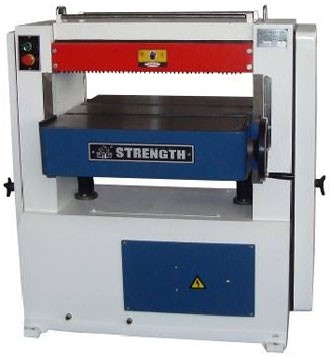

Станок рейсмус деревообрабатывающий MB108F


Станок рейсмус деревообрабатывающий MB108F
В наличии
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Назначение

Станок предназначен для плоскостного строгания досок, брусков, щитов шириной до 800 мм в заданный размер по толщине.

Рейсмусовые станки «MB108F» в течение многих лет зарекомендовали себя как надежное и удобное в эксплуатации оборудование

Схема обработки


Конструктивные особенности


Литые подшипниковые опоры
Литая станина. Литые корпуса подшипников верхних прижимных вальцов подпружинены. Регулировка высоты подшипников прижимного ролика и ролика подачи материала производится с помощью регулировочных винтов.


Клиноременная передача
Клиноременная передача на ножевой вал размещена в удобном для обслуживания и контроля месте.


Ножевой вал
Станок отличается удобством доступа к ножевому валу, что упрощает его перенастройку, а также переточку, смену и выставление ножей.


Единый приводной двигатель
И ножевой вал, и подающие вальцы имеют привод от одного двигателя через систему клиноременных передач и шестерен. Данная конструкция снижает энергоемкость станка и обеспечивает синхронизацию подачи.


Вальцы подающего стола
Неприводные вальцы подающего стола обеспечивают снижение нагрузки на верхние подающие вальцы и более плавную подачу.


Секционные подающие и прижимные вальцы
Верхние секционные подающие и прижимные вальцы позволяют параллельно (за один проход) обрабатывать заготовки разной толщины.



Механизм подъема стола
Механизм подъема рабочего стола осуществляется с помощью ручного маховика на подъемных винтах, что позволяет точно выставить высоту обработки по шкале. Данный механизм прост и надежен в эксплуатации.

Технические характеристики рейсмусового станка MB108F
Максимальная ширина обрабатываемой детали 800
Максимальная толщина обрабатываемой детали 200
Минимальная толщина обрабатываемой детали 8
Минимальная длина обрабатываемой детали 240
Скорость вращения вала строгального ножа, об/мин 5000
Толщина снимаемого слоя, мм До 4
Скорость подачи материала, м/мин 7-10
Мощность электродвигателя, кВт 7,5
Габариты (Д х Ш х В), мм 1000х760х1105
Масса, кг 620
