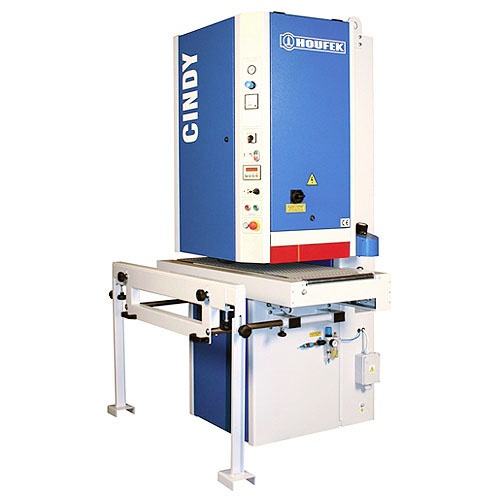

Калибровочно-шлифовальный станок CINDY

Назначение

Калибровально-шлифовальный станок консольного типа Cindy предназначен для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок. Для чего нужен этот консольный шлифовальный станок?
Шлифование массива древесины различных пород (мягкие породы: сосна, ель; твердые породы: дуб, бук, береза и т.д.), шлифование плитных материалов с различными свойствами (МДФ, ДВП, ХДФ, ОСП, ДСтП, ЦСП), шлифование облицовочных материалов (шпон различных пород древесины, слоистый пластик, пленки ПВХ, металл), шлифование окрашенных поверхностей (грунт, лак, краска, масло), шлифование пластиков, оргстекла, слюды, металла, цементных плит, пенопласта, минеральной ваты и т.д. Шлифовально-калибровальные консольные станки применяются в следующих видах производств: корпусная мебель, стулья, двери, окна, подоконники, паркет и паркетная доска, доска пола, погонаж, облицовочные панели, печатные платы, изделия из оргстекла и т.д. Но основное предназначение: шлифование габаритных рамных конструкций, например, деревянные евроокна.

Преимущества:

• CINDY – специальный консольный шлифовально-калибровальный станок. Именно в этом его основное преимущество. Если Вы делаете деревянные евроокна на заказ и стоит задача отшлифовать раму 1500х1800 мм, то Вам не надо покупать калибровально-шлифовальный станок с проходной шириной в 1500 мм. Достаточно узколенточного станка с шириной абразива 300 мм!
• CINDY – это фактически «распиленный вдоль» станок BULDOG. Отработанная годами конструкция этого деревообрабатывающего (хотя шлифует он не только древесину, но и пластики, металл и т.д.) станка – лучшая гарантия качества.
• Отдельный привод на каждый рабочий шлифовальный узел. Есть возможность независимого отключения одного из узлов.
• Достаточно большие мощности электродвигателей (от 5,5 кВт – на каждую шлифовальную группу) позволяют шлифовать и при этом не задумываться о перегрузке. Заложенный коэффициент запаса впечатляет.
• Тяжелая сварная станина из толстостенного металла. Обеспечивается стабильность конструкции и как следствие, точность обработки с выдержанными размерами. Идеальные условия для калибрования.
• Настройка на рабочую высоту осуществляется шлифовальными группами. Стол неподвижен по высоте, а шлифовальные агрегаты перемещаются по четырем прецизионным направляющим, что обеспечивает точность 0,1 мм.
• Достаточно широкая линейка вариантов и сочетания шлифовальных узлов. Консольные шлифовальные станки CINDY имеют все самое необходимое, рабочие ширины самые нужные (300 и 400 мм), удовлетворяются почти все производственные требования по шлифованию окон, паркета и т.д.
• Все возможные защиты и предохранители. Многие конкурирующие производители (в основном этим грешат итальянские фирмы) экономят на защитах и умалчивают этот факт. А для чешской фирмы ХОУФЕК нет разницы, для какой страны предназначен станок: тепловые реле, защита от перегрузок, все концевые выключатели, предохранители и надежные тормоза - все стоит в станке по умолчанию.

Комплектация:

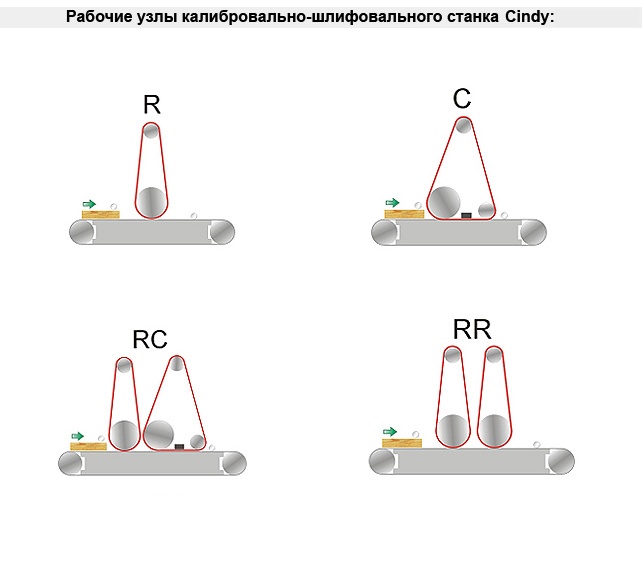

• 2 типа рабочих агрегатов: калибровальный (R) и шлифовальный (С). Контактный калибровальный вал тип R достаточного диаметра для большого съема материала за один проход. Комбинированный шлифовальный узел С – контактный обрезиненный вал с утюжком – комбинация для удаления волн от шлифовальной ленты. У некоторых производителей калибровалок такие типы шлифовальных узлов могут называться RK, RT, T, K, KRT, KRR, и т.д.
• Шлифовальные обрезиненные валы диаметром 160 мм различной твердости
• Автоматический запуск звезда-треугольник на каждый узел
• Цифровой счётчик положения стола с точностью 0,1 мм
• Автоматическое центрирование шлифовальной ленты
• Пневматическое натяжение шлифовальной ленты
• Одна шлифовальная лента для настройки и регулировки станка (другой инструмент в базовую комплектацию не входит)
• Инструкция по эксплуатации (технический паспорт на станок) на русском языке

По запросу:

• Усиление мощности двигателя возможно до 7,5 кВт. Россияне любят большие мощности и в силу относительно недорогой электроэнергии стараются покупать деревообрабатывающие станки помощнее.
• На каждый шлифовальный узел можно поставить двухскоростной электродвигатель. Это дает возможность шлифовать различные материалы в разных режимах. Например, мягкие породы древесины надо пропускать через станок медленно, а шлифовальная лента при этом должна вращаться быстро.
• Каждый шлифовальный узел станка CINDY может иметь электродвигатель с инвертором (частотным преобразователем). Это дает возможность более гибко подходить к выбору режима шлифования. Особенно необходимо плавно подбирать скорости шлифования поверхностей после грунтовки, покраски, лакировки, твердых экзотических пород древесины, пластиков, композитных плит, металла. Важный момент: у станков CINDY ставится именно инвертор (преобразовать частоты), а не вариатор (механическое устройство), что является несомненным преимуществом чешских станков ХОУФЕК.
• Бесступенчатое изменение скорости подачи заготовок идет взамен двум дискретным скоростям подачи. Весьма полезная опция, направленная как раз на точный подбор относительных скоростей шлифования.
• Калибровально-шлифовальный станок CINDY имеет один или два контактных вала. Опционально можно выбрать любую твердость из всего ряда: 30, 45, 60, 90 SH или металл.
• Описываемая модель имеет 4 типа контактных утюжков. Можно выбрать нужный вариант для следующих типов изделий: массивная доска различных пород древесины, доска пола, паркетная доска, фанерованные заготовки, шпонированные панели, плиты (ЦСП, ДСП, МДФ, ХДФ, ОСП и т.д.), мебель корпусная, стулья, окна, подоконник и т.д...
• Обдувы шлифовальной ленты в шлифовальном станке СИНДИ доступны в двух вариациях. Первый обдув – неподвижно зафиксированная трубка с калиброванными отверстиями – работает по таймеру и только тогда, когда в станке реально есть объект для шлифования. Второй тип обдува – балка с системой осцилляции и со специальными соплами – ко всем преимуществам вышеописанного обдува добавляет еще одно: полностью исключаются все «мертвые зоны» при продуве.
• Автоматическое центрирование подающего конвейера – сервисная функция. Оператору не нужно обращать внимание ушла лента конвейера влево или вправо: все отслеживает сенсор. Конвейер сам центрируется и вероятность повреждения его сводится к нулевой.
• Позиционер толщины заготовки. Все шлифовальные станки из модельного ряда СИНДИ чешской фирмы HOUFEK могут иметь автоматический или полуавтоматический позиционер заготовки.
• Прижимы для коротких заготовок как правило требуются в производстве мебели для ванных комнат (небольшие фасады ящиков, малые элементы) и производстве стульев (шлифование ножек, царг, поперечин и т.д.).
• Выдвижной боковой горизонтальный суппорт у станка CINDY может быть коротким или длинным. Он особенно необходим при шлифовании крупногабаритных изделий.
• Внешний щеточный модуль имеет целью механическую очистку поверхности от налипшей пыли. На практике мы значительно расширили его возможности и знаем некоторые секреты применения.
• Также на выходе из станка можно поставить обдув поверхностей отшлифованных заготовок от налипшей пыли. Ведь даже отличная аспирационная система не может удалить абсолютно всю пыль.
• Вакуумный стол и мощная помпа к нему необходимы при шлифовании заготовок небольшой площади или при финишном/промежуточном шлифовании по грунту и лаку.
• Автоматические заслонки с приводами на каждое аспирационное отверстие станка удобны при частой смене типа шлифования или при недостаточно хорошей аспирационной системе.
• Различные варианты упаковок станков HOUFEK бывают полезны при отправке железнодорожным или автомобильным транспортом. Можно заказать либо обрешетку станка, либо упаковку в глухой деревянный ящик. А стандартно все наши станки упакованы в термоусадочную пленку.
