Транспортер цепной поперечный биржевой БМ

Область применения: Предназначен для буферного накопления сырья в линиях нижних складов и подачи его лесопильному оборудованию первого ряда через загрузочные разобщительные устройства. Применяются также в том случае, когда в поточную линию включены 2 и более станка первого ряда с различной технологической производительностью.

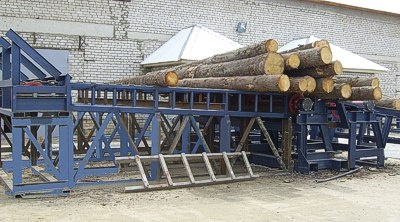

Биржевой транспортер, общий вид

Приводная станция

Особенностью биржи является возможность раздельного заказа составных ее частей: приводной/натяжной станции, става натяжной станции, опорного става биржи и рабочей тяговой цепи. При ограниченном бюджете проекта, заказчик имеет возможность заказать только приводную и натяжную станции, прочие составные части биржи выполнив из подручного материала.

Опорный став биржи

Натяжная станция биржи + став натяжной станции

Конструкция

• В стандартную комплектацию входит устройство плавного пуска.
• Привод (редуктор и двигатель) Bonfiglioli (Италия).
• Максимальный Ф бревна – 1200…1400 мм.
• Максимальная грузоподъемность – 20000 кг.
• Тяговая цепь 19х102.
• Скорость транспортирования - 10 м/мин.

Составные части биржи (могут приобретаться раздельно)

• Начальная + конечная секция биржи, Приводная+натяжная станция, 4 луча, привод Bonfigliolli (Италия), 7,5 кВт, 10 м/мин, масса 5000 кг.
• Став натяжной станции, 5,5х1,2х1,6, замкнутая пространственная конструкция, шв №16, масса 809 кг.
• Опорный став биржи, Замкнутая пространственная конструкция, шв №16, опорная направляющая под холостую и рабочую часть цепи, масса 550 кг/1 пм.
• Цепь 19х102, Цепь рабочая, тяговая.
