Кромкооблицовочный станок Vitap Eclipse 2.0

Кромкооблицовочный станок Vitap Eclipse 2.0 - это полуавтоматический кромкооблицовочный станок с универсальным триммером, идеально подходящий для обработки фигурных (вогнутых и/или выпуклых) или выпрямленных или больших панелей. Предназначен для оклейки больших и маленьких криволинейных деталей, толщиной 10 - 60 мм, кромкой толщиной от 1 до 3 мм.

Благодаря кромкооблицовочному станку Eclipse 2.0 вы можете выполнять операции по кромкооблицовке и обрезке одновременно. Чрезвычайно универсальный станок требует минимальных усилий и представляет собой достойную альтернативу обрабатывающему центру с ЧПУ с валиковым устройством. Это особенно интеллектуальная машина, необходимая для тех, кто каждый день должен реагировать на различные потребности, сохраняя при этом высокие стандарты качества

• Вакуумный стол для позиционирования крупногабаритных заготовок;
• Дополнительный стол для обработки короткомерных заготовок. Позволяет обрабатывать заготовки маленьких размеров;
• Ручное торцовочное устройство. Выполняет точную и высококачественную обрезку излишков кромочного материала;
• Кромкооблицовочный узел, обеспечивает безупречное качество нанесения кромочного материала;
• Узел чистового снятия свесов. Обеспечивает точное и качественное снятие свесов, позволяет обрабатывать как крупногабаритные так и маленькие заготовки в ручном режиме.

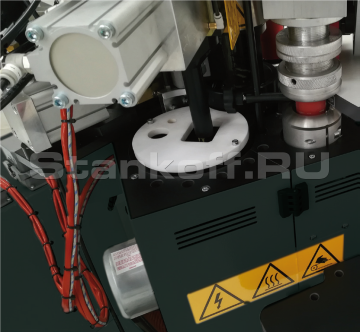

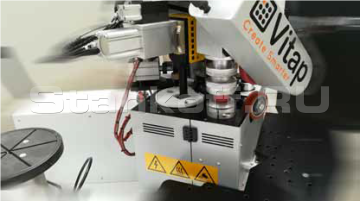

Клеевой узел

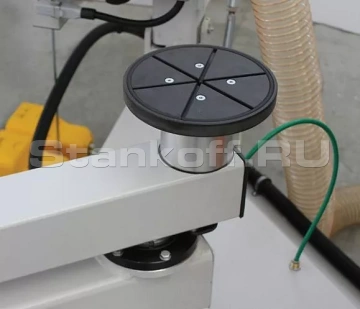

• Поворотный стол для больших панелей с вакуумным креплением, диаметр стола 200 мм;
• Клеевой бачок для клея-расплава вместимостью 1кг;
• Два копирующих ролика для отслеживания профиля детали;
• Ручная регулировка количества клея;
• Регулировка температуры клея;
• Стол для рулонного материала;
• Автоматическая гильотина для обрубки кромочного материала толщиной до 3 мм и шириной до 45 мм;
• PLC для обрезки кромки;
• Новая лазерная система для точной резки замкнутых участков ленты;
• Замедление скорости подачи ножной педалью и лазером с внешним потенциометром 0,37 мотор;
• Высокоточный лазер облегчает обрезки кромки для закольцованных деталей без необходимости измерения кромки. Нет необходимости измерения длинны деталей;

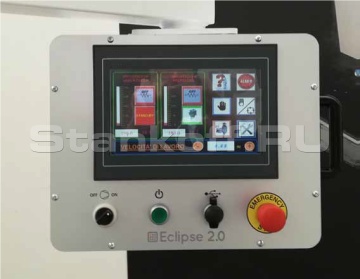

• Цветной 10" сенсорный экран;
• Стол для подачи кромочного материала;
• Включение / выключение автоматической подачи деталей;
• Подъемный рабочий стол для небольших панелей;
• Два 800 Вт нагревательных элемента с электронной системой подержания заданной температуры.

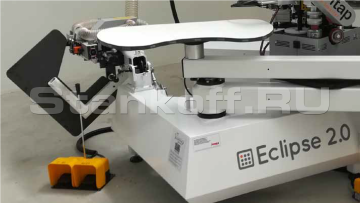

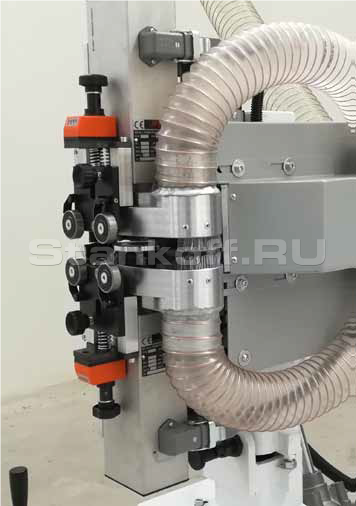

Фрезерный узел

• с пневматическим наклоном, что позволяет наклеивать кромку на большие панели;
• Фрезерный агрегат для снятия свесов (верх/низ) с двумя высокочастотными моторами 0,5 кВт, 15000 об/мин в комплекте с фрезами;
• Фрезерный узел наклоняется для наклеивания больших панелей;
• Включение выключение фрезерного узла;
• 2 фрезы Z=6 с твердосплавными пластинками R = 3 мм;
• Подъемный рабочий стол для небольших деталей;
• Поддерживавшая армированная нога с вакуумным столом для крупногабаритных деталей;
• Стандарт CE

Все минимальные и максимальные радиусы зависят от качества толщины ленты (мягкая или жесткая), а также от качества нанесенного клея.

• Стол манипулятор для крупногабаритных деталей, с вакуумным креплением детали;
• Кромкооблицовочный узел с клеевым роликом с автоматическим устройством прижима и подачи детали к клеевому ролику (управлении при помощи педали), контейнером для клея-расплава вместимостью 1кг. (ручная регулировка количества клея) с двумя 800 Вт нагревательными элементами с электронной системой подержания заданной температуры. Значение температуры устанавливается терморегулятором;
• Автоматическая гильотина для обрубки кромочного материала шириной до 60 мм и толщиной до 3мм;
• Электронный счетчик для обрезки кромки;
• Держатель кромочного материала диаметром до 800мм;
• Автоматическое включение подачи заготовки;
• Два копирующих ролика для отслеживания профиля детали;
• Фрезерный агрегат для снятия свесов с двумя высокочастотными моторами 0,5 кВт, 15000 об/мин и фрезам D=69мм. Z=6 с твердосплавными пластинками R = 3 мм. Фаска 15 градусов. (управление при помощи педали);
• Два дополнительные роликовых подъемных стола (на кромкооблицовочном и фрезерном узле) для работы с малогабаритными деталями.
