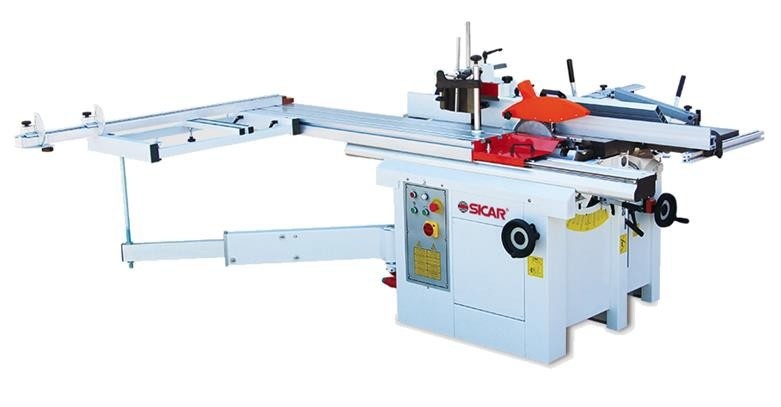

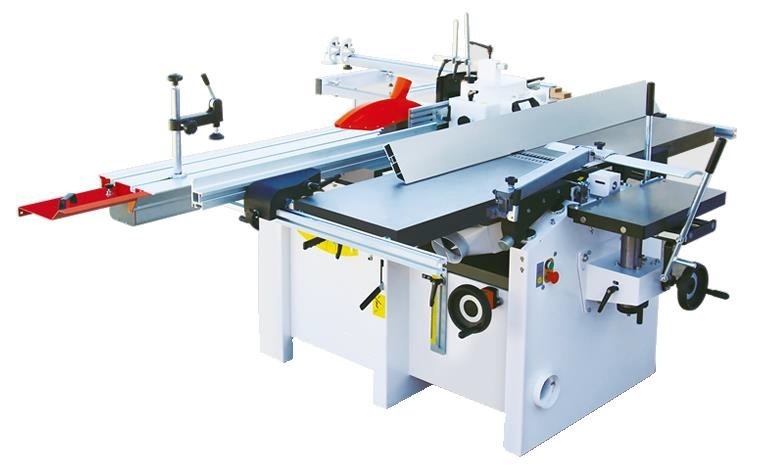

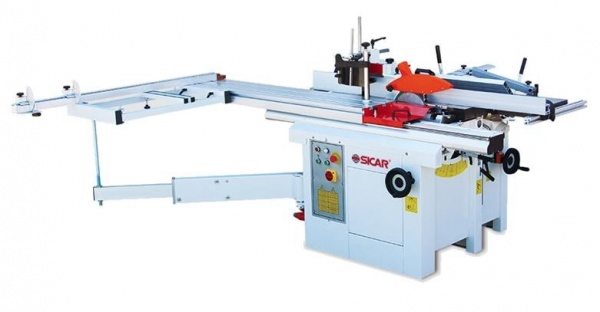

Комбинированный станок SICAR C400


Комбинированный станок SICAR C400 Комбинированный станок SICAR C400
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначен для распиловки облицованных плит и комплексной обработки столярных изделий.

Применяется на малых предприятиях, личных подсобных хозяйствах и крупных предприятиях как вспомогательное оборудование.

Схемы обработки

Продольное пиление пиломатериалов

Продольное пиление пиломатериалов

Торцевание пиломатериалов

Торцевание пиломатериалов

Фугование

Фугование

Рейсмусование с автоподачей

Рейсмусование с автоподачей

Сверление отверстий и выборка пазов

Сверление отверстий и выборка пазов

Продольное профильное фрезерование

Продольное профильное фрезерование

Фрезерование шипов и проушин

Фрезерование шипов и проушин

Форматный раскрой плитных материалов (дсп, лдсп, мдф)

Форматный раскрой плитных материалов (дсп, лдсп, мдф)

Конструктивные особенности


Фуговальный узел

Фуговальный узел

Литые фуговальные столы являются надежной базой при обработке. Наклон направляющей линейки позволяет снимать фаску.

Рейсмусовый узел

Рейсмусовый узел

На рейсмусе возможна обработка деталей высотой до 220 мм. Отображение размера по линейке и механическому счетчику.

Фрезерный узел

Фрезерный узел

Фрезерный вал диаметром 32 мм. Четыре скорости вращения 2000/3100/4400/7000 об/мин дают возможность оптимально подобрать режим резания под разные задачи. Удобный и надежный прижим заготовки.

Пильный узел

Пильный узел

Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов. Шариковая каретка обеспечивает плавный и легкий ход.

Сверлильно-пазовальный узел

Сверлильно-пазовальный узел

Позволяет осуществлять выборку пазов и сверление отверстий.

При необходимости может быть легко демонтирован.

Счетчик положения высоты рейсмусового стола

Счетчик положения высоты рейсмусового стола

Позволяет установить высоту стола с точностью до 0,1 мм.

Наклон пильного узла от 0 до 45°

Наклон пильного узла от 0 до 45°

Осуществляется маховиком по градуированной шкале.

Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам.

Патрон WESCOTT

Патрон WESCOTT

Позволяет зажимать любой диаметр хвостовика от 0 до 20 мм.

Регулировка направляющих линеек фрезерного узла

Регулировка направляющих линеек фрезерного узла

Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка.

Телескопическая линейка

Телескопическая линейка

На линейке 2 флажковых упора.

Поворот линейки от 0 до 45°.

Телескопическое удлинение позволяет базировать габаритные заготовки.

Эксцентриковый прижим

Эксцентриковый прижим

Позволяет надежно фиксировать детали на каретке.

Защита ножевого вала

Защита ножевого вала

Откидная защита строгального вала в соответствии с нормами СЕ.

Упор на каретке

Упор на каретке

Передвижной упор на каретке исключает смещение заготовки при пилении.

Кнопки включения ножевого вала

Кнопки включения ножевого вала

Вынесены отдельно на фуговально-рейсмусовый узел. Позволяют удобно включать станок при фуговании, рейсмусовании и сверлении. Не нужно обходить вокруг станка.

Направляющая линейка

Направляющая линейка

Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления.

Прижимное устройство MORI

Прижимное устройство MORI

Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.

Технические характеристики комбинированного станка SICAR C400

Пильный узел

Мощность двигателя, кВт 3
Диаметр основной пилы, мм 300
Посадочный диаметр основной пилы, мм 30
Диаметр подрезной пилы, мм 90
Посадочный диаметр подрезной пилы, мм 22
Размеры рабочего стола, мм 1112х326
Размеры каретки, мм 2200х315
Ход каретки, мм 2200
Максимальная ширина распиливаемого материала по линейке, мм 730
Частота вращения основной пилы, об/мин 4500
Частота вращения подрезной пилы, об/мин 7000
Наклон пилы, град. 0-45
Высота пропила при 90°, мм 100
Высота пропила при 45°, мм 50

Фуговальный узел

Мощность двигателя, кВт 3
Ширина фугования, мм 400
Длина столов, мм 1800
Диаметр ножевого вала, мм 70
Количество ножей, шт 3
Частота вращения, об/мин 5700
Максимальная толщина съема, мм 4
Размеры строгальных ножей, мм 400х20х3

Рейсмусовый узел

Толщина обрабатываемой заготовки, мм 4-220
Скорость подачи, м/мин 7
Размер стола, мм 400х760
Максимальная толщина съема, мм 4

Фрезерный узел

Мощность двигателя, кВт 3
Размер рабочего стола, мм 1112х326
Диаметр шпинделя, мм 32
Рабочая высота шпинделя, мм 105
Частота вращения, об/мин 2000/3100/4400/7000
Вертикальный ход шпинделя, мм 115
Максимальный диаметр инструмента, мм 180

Сверлильно-пазовальный узел

Размер рабочего стола, мм 250х500
Продольный ход, мм 205
Поперечный ход, мм 95
Вертикальный ход, мм 90
Диаметр хвостовика концевого инструмента, мм 0-16
Габариты станка, мм 2400х1800х875
Масса станка, кг 645
