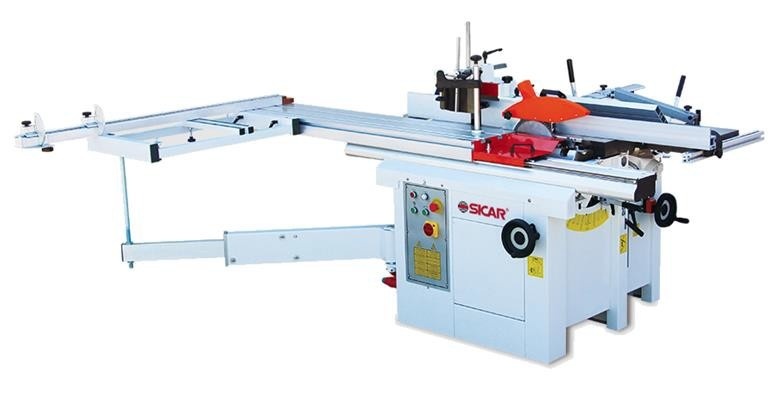

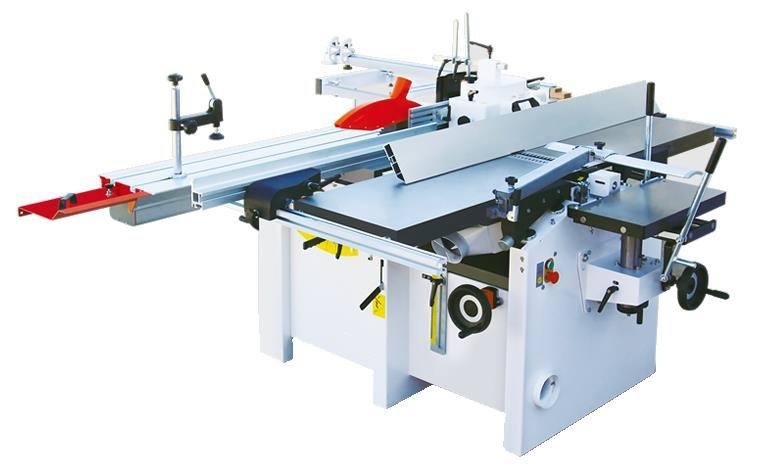

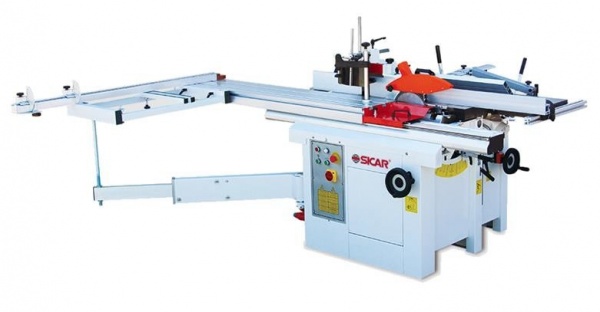

Комбинированный станок SICAR C300
+7 (995) 888-07-03
Детальное описание
Предназначен для распиловки облицованных плит и комплексной обработки столярных изделий.
Применяется на малых предприятиях, личных подсобных хозяйствах и крупных предприятиях как вспомогательное оборудование.
Схемы обработки
Продольное пиление пиломатериалов
Торцевание пиломатериалов
Фугование
Рейсмусование с автоподачей
Сверление отверстий и выборка пазов
Продольное профильное фрезерование
Фрезерование шипов и проушин
Форматный раскрой плитных материалов (дсп, лдсп, мдф)
Конструктивные особенности
Фуговальный узел
Литые фуговальные столы являются надежной базой при обработке. Наклон направляющей линейки позволяет снимать фаску.
Рейсмусовый узел
На рейсмусе возможна обработка деталей высотой до 220 мм. Отображение размера по линейке и механическому счетчику.
Фрезерный узел
Фрезерный вал диаметром 32 мм. Четыре скорости вращения 2000/3100/4400/7000 об/мин дают возможность оптимально подобрать режим резания под разные задачи. Удобный и надежный прижим заготовки.
Пильный узел
Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов. Шариковая каретка обеспечивает плавный и легкий ход.
Сверлильно-пазовальный узел
Позволяет осуществлять выборку пазов и сверление отверстий.При необходимости может быть легко демонтирован.
Счетчик положения высоты рейсмусового стола
Позволяет установить высоту стола с точностью до 0,1 мм.
Наклон пильного узла от 0 до 45°
Осуществляется маховиком по градуированной шкале.Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам.
Патрон WESCOTT
Позволяет зажимать любой диаметр хвостовика от 0 до 20 мм.
Регулировка направляющих линеек фрезерного узла
Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка.
Телескопическая линейка
На линейке 2 флажковых упора.Поворот линейки от 0 до 45°.
Телескопическое удлинение позволяет базировать габаритные заготовки.
Эксцентриковый прижим
Позволяет надежно фиксировать детали на каретке.
Защита ножевого вала
Откидная защита строгального вала в соответствии с нормами СЕ.
Упор на каретке
Передвижной упор на каретке исключает смещение заготовки при пилении.
Кнопки включения ножевого вала
Вынесены отдельно на фуговально-рейсмусовый узел. Позволяют удобно включать станок при фуговании, рейсмусовании и сверлении. Не нужно обходить вокруг станка.
Направляющая линейка
Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления.
Прижимное устройство MORI
Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.| Технические характеристики комбинированного станка SICAR C300 | |
Пильный узел |
|
| Мощность двигателя, кВт | 3 |
| Диаметр основной пилы, мм | 250 |
| Посадочный диаметр основной пилы, мм | 30 |
| Диаметр подрезной пилы, мм | 90 |
| Посадочный диаметр подрезной пилы, мм | 22 |
| Размеры рабочего стола, мм | 1000х220 |
| Размеры каретки, мм | 1600х315 |
| Ход каретки, мм | 1600 |
| Максимальная ширина распиливаемого материала по линейке, мм | 500 |
| Частота вращения основной пилы, об/мин | 4500 |
| Частота вращения подрезной пилы, об/мин | 7000 |
| Наклон пилы, град. | 0-45 |
| Высота пропила при 90°, мм | 80 |
| Высота пропила при 45°, мм | 50 |
Фуговальный узел |
|
| Мощность двигателя, кВт | 3 |
| Ширина фугования, мм | 300 |
| Длина столов, мм | 1500 |
| Диаметр ножевого вала, мм | 70 |
| Количество ножей, шт | 3 |
| Частота вращения, об/мин | 5700 |
| Максимальная толщина съема, мм | 4 |
| Размеры строгальных ножей, мм | 300х25х3 |
Рейсмусовый узел |
|
| Толщина обрабатываемой заготовки, мм | 4-220 |
| Скорость подачи, м/мин | 7 |
| Размер стола, мм | 300х660 |
| Максимальная толщина съема, мм | 4 |
Фрезерный узел |
|
| Мощность двигателя, кВт | 3 |
| Размер рабочего стола, мм | 1000х220 |
| Диаметр шпинделя, мм | 32 |
| Рабочая высота шпинделя, мм | 105 |
| Частота вращения, об/мин | 2000/3100/4400/7000 |
| Вертикальный ход шпинделя, мм | 115 |
| Максимальный диаметр инструмента, мм | 160 |
Сверлильно-пазовальный узел |
|
| Размер рабочего стола, мм | 250х500 |
| Продольный ход, мм | 205 |
| Поперечный ход, мм | 95 |
| Вертикальный ход, мм | 90 |
| Диаметр хвостовика концевого инструмента, мм | 0-16 |
| Габариты станка, мм | 2200х1590х875 |
| Масса станка, кг | 550 |
