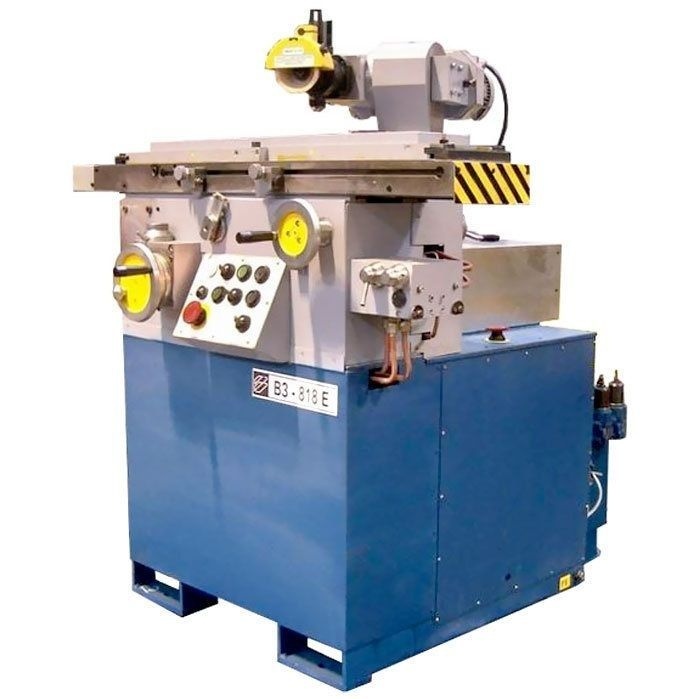

Заточной станок ВЗ-818Е (ВЗ-318Е)
+7 (995) 888-07-02
Детальное описание
Описание
Устройство может быть оснащено 38 приспособлениями, в том числе для плоского, круглого наружного и внутреннего шлифования, системой отсоса пыли (см. ниже перечень приспособлений и дополнительной оснастки).
Заточной универсальный станок ВЗ-818Е предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами.
На станке возможно выполнение шлифовальных работ: круглое шлифование (наружное и внутреннее) и плоское шлифование.
Конструктивные особенности
- замкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
- беззазорный привод стола от маховика;
- двигатель шлифовального круга развернут в сто-рону, противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
- малые габариты станка ВЗ-818Е при больших технологических возможностях. Конструкция станка ВЗ-818Е защищена патентом.
Комплект поставки
- Бабка универсальная ВЗ-318.П1;
- Бабка передняя ВЗ-318.П2;
- Бабка задняя ВЗ-318.П3;
- Упорка универсальная 3Е642Е.П4;
- Приспособление для линейной правки круга и установки центров ВЗ-318.П5.
Светильник и набор слесарно-монтажного инструмента поставляется грузовым местом №2 (не входят в основной комплект поставки). Станки мод. ВЗ-818Е оснащены гидрофицированным приводом стола.
| Технические характеристики заточных станков ВЗ-818Е (ВЗ-318Е) | ||
| Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм. | 250 (330 с 3Е642Е.П32) | |
| Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. | 500 (1040 с 3Е642Е.П61 и 3Е642Е.П73) | |
| Наибольшая длинна обрабатываемой поверхности, мм. | 225 | |
| Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. | 150х32х16 (Тип 1 ИСО 525-86 ГОСТ 2424-83); 125х32х50 (остальных типов) | |
| Наибольшее продольное перемещение стола, мм. | 350 | |
| Наибольший угол поворота стола в горизонтальной проскости, град. | +45 / -45 | |
| Наибольший угол поворота стола в горизонтальной проскости по шкале точного поворота, град. | +8 / -8 | |
| Наибольшее вертикальное перемещение шлифовальной головки, мм. | 200 | |
| Наибольшее поперечное перемещение шлифовальной головки, мм. | 200 | |
| Наибольшее смещение оси шлиф. круга в горизонтальной плоскости за счет эксцентрической плиты, мм. | 100 | |
| Угол поворота шлифовальной головки в горизонтальной плоскости, град. | 360 | |
| Угол поворота шлифовальной головки в вертикальной плоскости, град. | +200 / -20 | |
| Частота вращения шпинделя, мин -1 | 2800; 4000; 5600; 8000 | |
| Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин | 390 | |
| Мощность привода главного движения, кВт | 0,71 / 0,85 | |
| Установленная суммарная мощность, кВт | 0,89 / 1,03 | |
| Класс точности | В | |
| Номинальное напряжение питания, В | 380 | |
| Габаритные размеры, мм. | 1185 х 1195 х 1630 | |
| Масса, кг. | 700 | |
