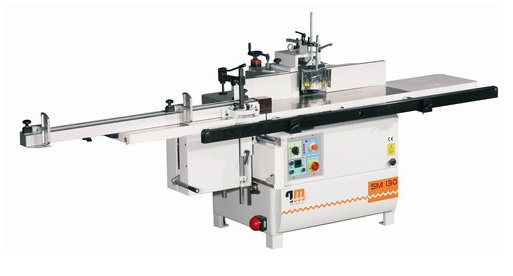

Фрезерный станок SM-130TC
Реклама Рекомендуем предложения
Детальное описание
Станки предназначены для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других столярных и мебельных изделий).
Преимущества
- Продольное фрезерование прямолинейных заготовок дверей, деталей мебели, мебельных фасадов
- Фрезерование криволинейных поверхностей заготовок
- Зарезка шипов и проушин для производства оконных блоков с помощью специальной каретки, имеющей возможность максимального приближения базовых поверхностей к инструменту и применение блока из нескольких инструментов
- Зарезка шипов и проушин под углом для производства арочных оконных блоков конструкции
- Фрезерование заготовок для оконных блоков различного профиля с вырезкой штапика без снятия инструмента за счет перемещения шпинделя с блоком из нескольких инструментов
- Обработка створок оконных блоков, дверей и других рамочных конструкций по наружному контуру с поддержкой передней выдвижной расширительной планкой.
Конструктивные особенности
Выдвижная защита фрезерного узла Регулируемое ограждение фрезерного узла предотвращает заваливание заготовки при профилировании. |
|
Защитный кожух для профилирования + прижимное устройство MORI Направляющие на защитном кожухе регулируются при помощи маховиков по механическим счетчикам, что позволяет максимально быстро перенастроить фрезерные станки по дереву на различные операции. |
|
Панель управления (ручной пуск зведа/треугольник; электрическое осевое перемещение шпинделя) Пульт управления расположен на передней панели станка. Станок имеет ручной запуск звезда/треугольник, который снижает нагрузку на двигатель и электросеть в момент запуска. Электрическое осевое перемещение шпинделя осуществляется с пульта, параметры перемещения шпинделя отражаются на цифровом дисплее. |
|
Боковая торцовочная каретка (модели Т и ТС) На станках SM-130 T и SM-130ТС имеется боковая каретка, которая позволят осуществлять профилирование шиповых соединений при производстве дверей, окон и других рамочных конструкций. |
|
Защитный кожух для шипорезания На станках SM-130 T и SM-130ТС в комплекте поставляется защитный кожух для операции шипорезания. Обеспечивает защиту оператора, а так же к задней части кожуха подключается аспирационная установка для отвода стужки. |
|
Линейка + кулачковый эксцентриковый прижим На шипорезной каретке расположен эксцентриковый прижим для надежной фиксации заготовки в процессе ее обработки, а так же направляющая линейка с двумя флажковыми упорами по которой осуществляется базирование заготовки. Линейка позволяет выполнять зарезку шипов и проушин под различным углом для производства арочных оконных блоков и др. похожей продукции. |
|
Правое удлинение стола (SM-130 TC) Станок SM-130 комплектуется дополнительным правым удлинением стола. При профилировании на данном станке, шипорезная каретка служит вторым удлинением с левой стороны, позволяет работать с заготовками большой длины. |
|
Выдвижная опора (SM-130 L; SM-130 TC) Станок SM-130 L; SM-130 TC комплектуются выдвижной поддерживающей опорой. Которая предотвращает перекос деталей при обработке оконных блоков по внешнему контуру, и других крупногабаритных заготовок. Повышается качество готовой продукции. |
Технические характеристики фрезерного оборудования с шипорезного кареткой SM 130 TC | |
Размер рабочего стола, мм | 800 x 2700 |
Размер шипорезной каретки, мм | 400 x 950 |
Посадочный диаметр шпинделя, мм | 32 (35,50) |
Максимальная высота шпинделя над рабочим столом, мм | 140 (180) |
Максимальный диаметр инструмента, мм | 300 |
Скорость вращения шпинделя, об/мин | 4200/6000/8000/9700 |
Мощность двигателя, кВт | 5,5 |
Габариты, мм | 3200 x 1400 x 1300 |
Масса, кг | 700 |
