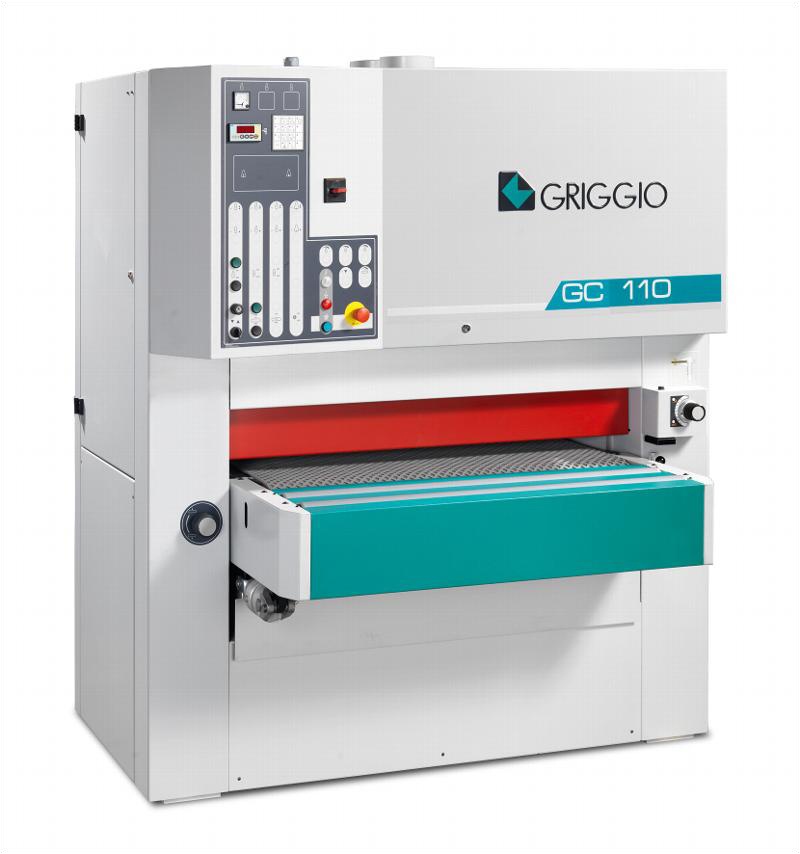

Калибровально-шлифовальный станок GC 110/1-150 RT
Детальное описание
Калибровально-шлифовальный станок GRIGGIO GC 110/1-150 RT, имеющий RT-комбинированный узел с калибрующим роликом и жестким утюжком, позволяет получать заготовки с заданным размером по толщине и отшлифованной гладкой поверхностью. Минимальна длина заготовок, обрабатываемая станком, составляет 370 мм. Заготовки фиксируются при работе подпружиненными обрезиненными прижимными роликами диаметром 60 мм и жестким утюжком 50 мм для улучшения контакта со шлифовальной лентой, что улучшает качество выпускаемых изделий.
На рабочем станке располагаются 2 ролика и 2 ролика на выходе. Рабочий стол поднимается на 4 винтах моторизированным способом от мотора мощностью 0,35 лс. Подача заготовок осуществляется со скоростью 4-20 метров в минуту, позволяя варьировать темп работы. Обработка заготовок производит шлифовальная лента, крепящаяся на обрезиненном вале в 150 мм, твердость которого составляет 90 шор. Размер шлифовальной ленты равен 1120 х 2150 мм.
Механическое позиционирующее устройство позволяет менять 6 положений зернистости ленты. Лента вращается со скоростью 18 метров в минуту. Для предотвращения перегрева ленты во время работы она охлаждается сжатым воздухом, общий расход которого составляет 20-30 Нл/1'. Для удаления стружки с зоны калибровки и шлифовки предусмотрен вытяжной колпак диаметром 1х160 мм. В случае разрыва ленты станок прекращает работу благодаря концевому выключателю, предназначенному для этой цели. Станок имеет систему торможения с феродо. Вес шлифовальных станков в 1200 кг обеспечивает им устойчивость и надежность.
Стандартная (базовая) комплектация калибровально-шлифовального станка GRIGGIO GC 110/1-150 RT
Длина абразивной ленты | 1120 х 2150 мм |
Подъем стола на 4 винтах | моторизированный |
Подпружиненные обрезиненные прижимные ролики | + |
Ограничивающая планка на входе заготовки | + |
Позиционирование стола | автоматическое |
Механическое позиционирующее устройство | 6 положений для смены зернистости ленты |
2 ролика на подающем столе | + |
2 ролика на выходе | |
Электронный визуализатор размеров | |
Скорость подающего транспортера варьируется | от 4 до 20 м/1' |
Концевой выключатель, который останавливает станок, если рвется лента | + |
Электропневматическая осцилляция ленты | + |
Система торможения ленты с феродо | + |
Автоматический запуск | звезда-треугольник |
Амперметр | + |
Норматив | СЕ |
Опции
0846501 | Калибрующий обрезиненный ролик диаметром 180 мм |
0846555 | Отключение 1-й ленты (с пневматическим приводом) |
С навесной панели управления | |
0846556 | Отключение 2-х лент (с пневматическим приводом) |
С навесной панели управления | |
0846563 | Отключение жесткого утюжка (с панели управления) |
0846532 | Съемный фронтальный рольганг |
0846533 | Съемный рольганг на выходе |
0846520 | Автоматическая центровка транспортера |
0846523 | 1 поддув для чистки абразивной ленты |
0846524 | 2 поддува для чистки абразивной ленты |
0846570 | Прижим-утюжок с таймером и воздушной подушкой |
Советуется для шпона | |
0846508 | Щеточный вал для очистки панелей |
0846509 | Вал на выходе станка для финишной обработки окрашенных панелей |
0846514 | Вакуумный стол 3 л.с |
0846516 | Прижим для коротких заготовок |
0846517 | Контроль |
0846564 | Цветной дисплей Touch Screen |
0846565 | "Grit" электронный прибор |
Для автоматического запоминания угла обработки, управление с панели Touch Screen | |
0846518 | Мотор с инвертером 15 л.с |
0846521 | Мотор 20 лс |
0846522 | Мотор 25 лс |
0846527 | 2-ой мотор 15 лс (RT-RRT) |
0846519 | Напряжение, отличное от 400/50 |
Технические характеристики калибровально-шлифовального станка GRIGGIO GC 110/1-150 RT
Полезная рабочая ширина | 1100 мм |
Полезная рабочая высота | 160 мм |
Минимальная рабочая высота | 3 мм |
Минимальная рабочая длина | 370 мм |
Размеры шлифовальной ленты | 1120x2150 мм |
Скорость шлифовальной ленты | 18 м/1" |
Мощность главного мотора | 15 л.с. (11 кВт) |
Мощность мотора подъема стола | 0,35 л.с. |
Мощность моторедуктора подачи | 0,75 л.с. |
Скорость подачи заготовки | 4-20 м/1' |
Рабочее давление | 6 бар |
Общий расход сжатого воздуха | 20-30 Нл/1' |
Диаметр вытяжного колпака | 1х160 мм |
Диаметр прижимных роликов | 60 мм |
Диаметр калибровочного вала (обрезиненного, с винтом пазом) | 150 мм |
Твердость вала | 90 шор |
Жесткий утюжок | 50 мм |
Вес станка | 1200 кг |
Логистика
Вес нетто | 1200 кг |
Вес брутто в ящике | 1400 кг |
Габаритные размеры | 1800x1650x2025 мм |
Упаковочные размеры | 1850x1700x2075 мм |
Объем | 6,5 м3 |
