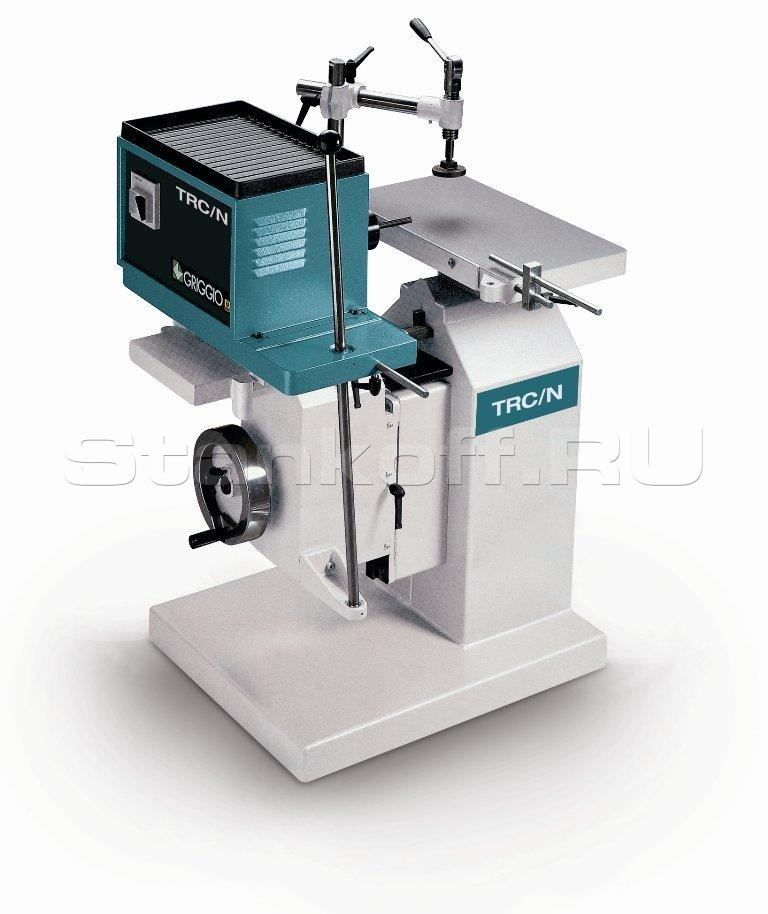

Сверлильно-пазовальный долбежный станок по дереву TRC/N
+7 (995) 888-07-03
Детальное описание
При изготовлении столярных изделий, корпусной мебели пользуются не только станками по раскрою материалов, нужных размеров, но и применяют сверлильно-пазовальные станки, которые служат для сверления отверстий, выборки пазов для дальнейшего установления фурнитуры.
Итальянская компания GRIGGIO разработала линию сверлильно-пазовальных станков TRC/N, которые представлены в трех комплектациях: с фиксированным столом, наклонным столом на угол +45-45 градусов и с поворотным столом на +60-60 градусов. От вида выполняемых на вашем производстве изделий зависит выбор нужного станка.
Сверлильно-пазовальный станок GRIGGIO TRC/N с наклонным столом имеет наибольший ход головки, который составляет 180 мм. Та же характеристика у станка с фиксированным столом немного меньше и равна 160 мм. Это влияет на размер получаемых отверстий и пазов. Поэтому выбирайте станок, наиболее соотвествующий выполняемой вами работе.
Скорость движения шпинделя сверлильно-пазовального станка TRC/N составляет 3000 оборотов в минуту, что обеспечивает получение качественного паза с гладкой поверхностью. Станки серии TRC/N не занимают много производственных площадей и весят всего 260 кг. Дополнительные опции для дооснащения станков представлены в таблице.
Технические характеристики сверлильно-пазовального станка GRIGGIO TRC/N
Опции сверлильно-пазовального станка GRIGGIO TRC/N
| 0823503 | Норматив 'CE' |
| 0823521 | Ротор с расстоянием между осями 16 - 22 - 25 – 32 мм |
| 0823561 | Вращающаяся головка с 5-ю поторонами |
| 0823588 | Боковые удлинители стола (по 500 мм) |
| 0823531 | Угольник на столе для сверления под углом +45-45° |
| 0823536 | Дополнительный экцентриковый винтовой прижим |
| 0823541 | Разница для пневматического прижима |
| 0823571 | Суппорт для вертикального позиционирования |
| 0823586 | Маховик с индикатором для регулировки по высоте |
| 0823551 | Колеса для передвижения станка |
| 0823601 | Мотор 3 лс (2,2 кВт) 50 Гц |
| 0823603 | Мотор 3,6 лс (2,6 кВт) 60 Гц |
| 0823591 | Двухскоростной мотор 1400-3000 оборотов в минуту |
| 0823604 | Монофазный мотор 2 лс |
Сверлильно-пазовальный долбежный станок по дереву TRC/N имеет в качестве основной области применения выборку пазов и сверление отверстий в деревянных поверхностях. При этом в качестве обрабатываемого материала может выступать как цельная натуральная древесина, так и МДФ.
Пазовое соединение при производстве мебели – одно из самых прочных. При достаточной плотности подгонки, оно способно выдержать значительные физические нагрузки.
Стандартная комплектация
Станок оснащен присадочным приспособлением.
Станки TRC/N могут поставляться в двух модификациях:
- TRC/N с фиксированным столом
- TRC/N с наклонным столом -45+45 градусов
В комплект станка входят:
- 1 эксцентриковый прижим
- Маховик для перемещения стола по вертикали
- Зажим (цанга) westcott
Дополнительные опции
- Ротор с расстоянием между осями 16-22-25-32 мм;
- Поворотная сверлильная головка с 5 патронами;
- Боковые удлинители стола (по 500 мм);
- Угольник на столе для сверления под углом +45-45 гр.;
- Дополнительный винтовой-эксцентриковый прижим;
- Пневматический прижим с крестообразной опорой;
- Суппорт (рама) для вертикального позиционирования заготовки;
- Маховик с индикатором для регулировки стола по высоте;
- Колеса для передвижения станка.
Сверление в пласти
Ротор 16-22-25-32
Наклонный стол
Угольник на столе
Поворотная сверлильная головка 5 патронов
| Макс. длина паза | 240 мм |
| Макс. глубина паза | 180 мм |
| Вертикальный ход головки (фиксированный стол) | 160 мм |
| Вертикальный ход головки (наклонный стол) | 140 мм |
| Размер рабочего стола | 565х315 мм |
| Зажим (цанга) westcott | 0-20 мм |
| Частота вращения патрона | 3000 об/мин |
| Мощность мотора | 2 лс (1,5 кВт) |
| Уровень шума (нормы DIN 45635/1600) | 66, 9 дБ |
| Габаритный размер | 1290х980х1270 мм |
| Упаковочный размер | 680х980х1180 мм |
| Вес нетто | 260 кг |
