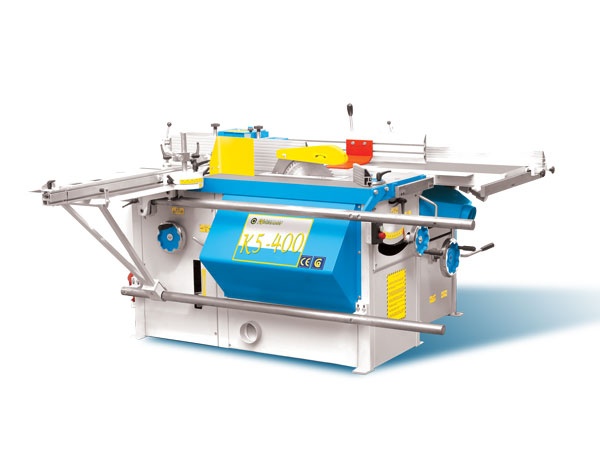

Комбинированный деревообрабатывающий станок K5-400R
+7 (995) 888-07-03
Детальное описание
Комбинированный деревообрабатывающий станок K5-400R предназначен для комплексной обработки деталей из различных пород древесины. Применяется как в мелкосерийном, так и крупносерийном производстве. Сочетает возможности фуговального станка, рейсмуса, циркулярной пилы, фрезера, сверлильно-пазовального станка. Данный станок позволяет значительно сократить рабочие площади и совместить выполнение основных технологических операций. Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обрабатываемых деталей.
Отличительные особенности:
- Возможность разделения данного станка на два модуля с установкой на каждый отдельных пультов управления: фуганок, рейсмус и сверлильно-пазовальная приставка; фрезер, циркулярная пила.
- По отдельной заявке на станке возможно установить подрезной узел, который обеспечит чистоту обработки любых материалов из ДСП, ДВП и других подобных дереву материалу без появления сколов.
- Движение каретки осуществляется по специально обработанным стальным направляющим. В стандартную комплектацию комбинированных станков по дереву входит телескопическая линейка. Наклон пильного диска до 45º. Диаметр отверстий в столе фрезерного шпинделя 190 мм.
- Высокая степень безопасности: грейферная защита от обратного удара заготовки при работе на рейсмусе, мостовая защита ножевого вала, концевые выключатели и другие защитные устройства обеспечивают правильную эксплуатацию при соблюдении необходимых мер по технике безопасности. Рейсмус имеет отдельный двигатель на подачу заготовки.
| Технические характеристики комбинированного деревообрабатывающего станка K5-400R | ||
Фуганок |
||
Размер рабочего стола |
мм |
1850x410 |
Максимальная толщина снимаемого слоя |
мм |
5 |
Размер линейки |
мм |
1100х155 |
Наклон линейки |
90º-45º |
|
Диаметр ножевого вал |
мм |
100 |
Количество ножей |
шт |
4 |
Размер ножей |
мм |
410х35х3 |
Обороты ножевого вала |
об/мин |
5 000 |
Мощность двигателя |
кВт |
3.0 |
Рейсмус |
||
Максимальная рабочая ширина |
мм |
400 |
Размеры рабочего стола |
мм |
800х400 |
Максимальная толщина снимаемого слоя |
мм |
3 |
Минимальная толщина заготовки |
мм |
3 |
Максимальная толщина заготовки |
мм |
225 |
Скорость подачи |
м/мин |
6/12 |
Мощность двигателя |
кВт |
3.0 |
Мощность двигателя подачи |
0.8/1,1 |
|
Сверлильно-пазовальная приставка (опция) |
||
Максимальный диаметр сверла |
мм |
16 |
Размер рабочего стола |
мм |
300х500 |
Продольный ход |
мм |
200 |
Поперечный ход |
мм |
160 |
Вертикальный ход |
мм |
130 |
Циркулярная пила |
||
Размер рабочего стола |
мм |
1400х550 |
Размер каретки |
мм |
760х500 |
Размеры пилы |
мм |
250-315х30 |
Наклон пилы |
(º) |
90º-45º |
Количество оборотов шпинделя пилы |
об/мин |
4260 |
Высота реза 90º/45º |
Ø315 мм |
90/65 |
Мощность двигателя |
кВт |
3.0(4.0) |
Фрезер |
||
Диаметр шпинделя |
мм |
30 |
Размер рабочего стола |
мм |
1400х550 |
Вертикальный ход шпинделя |
мм |
175 |
Наклон шпинделя |
гр. |
90-45 |
Рабочая высота шпинделя |
мм |
125 |
Максимальный диаметр инструмента |
- при профилировании |
180 |
Количество оборотов шпинделя |
об/мин |
3500/7000 |
Мощность двигателя (двухскоростной) |
кВт |
2.2/3.0 |
Каретка (опция) |
||
Размер каретки |
мм |
500х760 |
Ход каретки |
мм |
1600 |
Общие технические данные |
||
Рабочая высота |
мм |
850 |
Количество двигателей |
3(4) |
|
Напряжение |
B |
380 |
Габариты в рабочем состоянии |
||
Длина |
мм |
2100 |
Ширина |
мм |
2900 |
Высота |
мм |
1200 |
Вес |
кг |
1150 |
Опции: |
||
Подрезной узел |
кВт |
0.75 |
Двигатель пилы |
кВт |
4.0 |
Двигатель фрезера (двухскоростной) |
кВт |
3.2/4.0 |
Диаметр шпинделя фрезера |
мм |
32;40;50 |
Интегральные линейки |
мм |
350/500 |
Разделение станка на два отдельных модуля |
||
