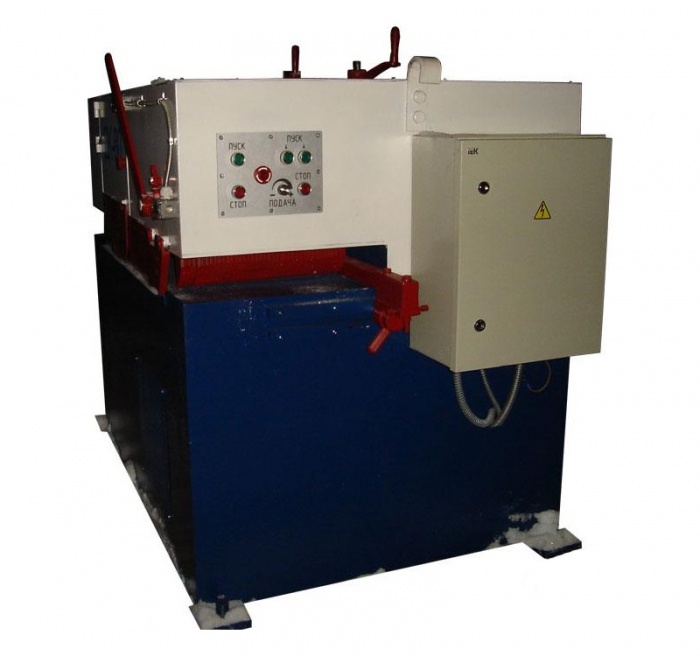

Многопильный станок дисковый ДК-80

Назначение:

Предназначен для высокопроизводительной продольной распиловки обрезных и необрезных досок толщиной до 80 мм на бруски требуемой ширины.
На станке можно распиливать и горбыли с перепадом их толщины (в пределах одного горбыля) до 30 мм. При этом горбыли подаются в станок плоской поверхностью вниз.

Расположение пильного вала относительно обрабатываемых заготовок - нижнее. Подача заготовок производится четырьмя вальцами: двумя нижними и двумя верхними. Нижние вальцы базируют заготовки, верхние - осуществляют их прижим к нижним вальцам. Все вальцы – приводные, что обеспечивает стабильную подачу заготовок.

Область применения:

Многопильные станки новой серии ДК-80 получили широкое применение на средних лесопильных цехах и столярных производствах в качестве прирезного станка для лмелей, а также кромкообрезного станка с фиксированным поставом пил.

Схема обработки

Отличительные особенности:

• диаметр вала 50 мм;
• возможно одновременное использование до 5 пил
• массивная и тяжёлая станина, общая масса станка 1100 кг;
• бесступенчатая скорость подачи до 35 м/мин;
• при производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя. Используются подшипники известных фирм: SKF и FAG; электрика и электроника Schnaider Electric

Конструктивные особенности:

	Неограниченная ширина заготовки Благодаря консольной конструкции пильного вала, в станке предусмотрена возможность обработки неограниченной ширины заготовки.
	Механизм подачи Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бруса.
	Подающие вальцы Рифленые массивные подающие вальцы осуществляют надежную (без проскальзывания) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов.
	Пильный вал Шпиндель пильного узла установлен на высокоточных подшипниках SKF (FAG), исключающих биение пильного вала. Кроме того, вал имеет консольную конструкцию, обеспечивающую быструю смену постава пил.
	Двойная когтевая защита Двойная когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.
	Удаление отходов Под пильным узлом предусмотрен технологический проем для удаления отходов. А также предусмотрено специальное окно для ворошения отходов, в случае их уплотнения.
