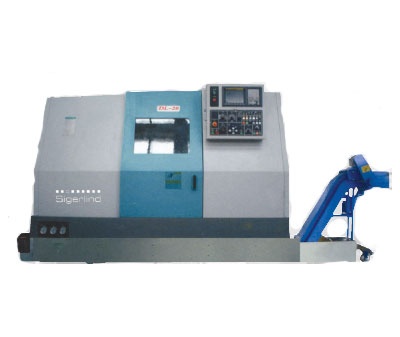

Токарно-обрабатывающий центр с ЧПУ DL-25/1500M

Производитель

DMTG (Китай)

Контакты

Максим

+7 (995) 888-07-02

Реклама Рекомендуем предложения

Токарно-обрабатывающий центр с ЧПУ DL-25/1000 Подробное описание и цена >>>

Токарный обрабатывающий центр с ЧПУ CL-15 Подробное описание и цена >>>

Токарный обрабатывающий центр с ЧПУ CL-20 Подробное описание и цена >>>

Детальное описание

Назначение

Токарные обрабатывающие центры с ЧПУ серии DL разработаны в соответствии с последними мировыми тенденциями в области комплексной токарно-фрезерной обработки. Данное оборудование применяется на машиностроительных заводах России, США, Италии, Южной Кореи.

Базовая комплектация

12-ти позиционная револьверная головка;
гидравлическая задняя бабка;
трех кулачковый патрон с гидравлическим приводом;
система регулировки давления зажима кулачков патрона;
конвейер для сбора стружки с контейнером;
набор ключей и инструмента

Опции

Система ЧПУ Siemens SINUMERIK 802S(D)
устройство автоматической подачи прутка;
система автоматической настройки инструмента Renishaw;
12-ти позиционная револьверная инструментальная головка типа VDI-30 с возможностью установки приводного инструмента;
противошпиндель (неприводной);
сквозной патрон с гидравлическим приводом;
уловитель детали;
индексация шпинделя;

Особенности конструкции

Шпиндель

Высокоточный, жесткий шпиндель установлен на двойных роликовых и радиально-упорных подшипниках фирмы NSK (Япония), что обеспечивает повышенную осевую и радиальную жесткость.

Наклонная литая станина

Наклонная листая станина отлита из чугуна. Угол накола станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Наклонная станина способствует более эффективному удалению стружки.

Привод главного движения

Станок оснащен приводом главного движения с ременной передачей и двигателем переменного тока с цифровым управлением. Максимальная частота вращения 4500 об/мин (DL-20). Управление частотой вращения осуществляется во всем диапазоне частот вращения с шагом 1 об/мин. Высокая скорость вращения шпинделя позволяет применять для обработки современный инструмент со сменными неперетачиваемыми пластинами и прогрессивные режимы резания.

Револьверная головка(вместо инструментальный магазин)

В стандартной комплектации на станке установлена 12-ти позиционная револьверная головка. Поворот револьверной головки осуществляется в обе стороны для более быстрой смены инструмента. Время смены инструмента 0,3с.
Опционально: 12-ти позиционная револьверная инструментальная головка типа VDI-30 с возможностью установки приводного инструмента.

Задняя бабка с конусом морзе №4 (DL-20), №5 (DL-40)

Пиноль задней бабки имеет гидравлический привод.

Система ЧПУ FANUC Oi-Mate TC

Тип – замкнутый; количество осей управления – 2 + шпиндель (2D); память на 63 программы; таблица корректоров на 64 инструмента.

Система ЧПУ Siemens SINUMERIK 802S(D)

До 3 аналоговых осей и один аналоговый шпиндель (без оси C; Аналоговый шпиндель через интерфейс ±10 В; Свободный выбор токарной или фрезерной обработки
Предварительно заданные станочные данные; Интерфейс RS 232 C; 48 цифровых входов и 16 цифровых выходов (0.5 A); Типовая программа и примеры PLC.

Устройство автоматической подачи прутка

http://www.intervesp-stanki.ru/files/image/tok2_html_m3e082bdb.png

Система автоматической настройки инструмента Renishaw

Предназначена для автоматической наладки инструмента и контроля его поломки; точность ввода коррекции на длину и диаметр инструмента; автоматическое измерение параметров всех инструментов в магазине станка в течение нескольких минут; обнаружение поломки инструмента непосредственно в технологическом процессе.

Техническая характеристика DL-25/1500M
Диаметр обработки над станиной, мм	520
Диаметр обработки над суппортом, мм	310
Длина обработки, мм	1500
Ускоренные перемещения, X,Z мм/мин	12/16
Величина подач, мм/мин	0-5000
Диаметр патрона, мм	250
Частота вращения шпинделя, об/мин	35-3500
Мощность главного привода, кВт	18,5
Диаметр отверстия в шпинделе, мм	87 (74)
Револьверная головка, поз.	12
Диаметр пиноли задней бабки, мм	100
Ход пиноли, мм	120
Конус задней бабки	МТ4
Наклон станины,^o	45
Габариты станка, мм	4834-4934х1830х1977
Масса станка, кг	7800-8300
