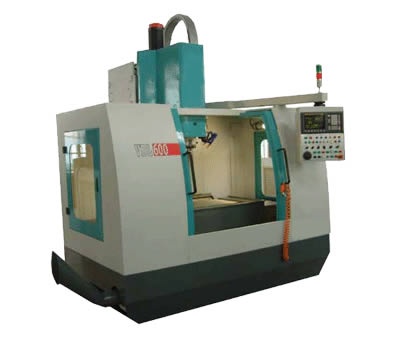

Фрезерный обрабатывающий центр с ЧПУ VDL-600
+7 (995) 888-07-02
Детальное описание
Стандартная комплектация станка:
- Устройство автоматической смены инструмента. Магазин рукавного типа на 24 инструмента (смена инструмента 3, 5 секунды).
- Система обдува конуса шпинделя при каждой смене инструмента.
- Система охлаждения зоны резания.
- Стружкосборник.
- Кабинетная защита зоны резания.
- Сепаратор (очиститель) масла и СОЖ.
- Автоматическая система смазки.
- Жесткое нарезание резьбы.
- Станина и базовые части станка выполнены из чугуна.
- Линейные направляющие ТНК (Япония).
- Болты для установки и регулировки станка на фундаменте.
- Освещение зоны резания.
- Передвижной воздухораспылитель стружки.
- Лампа - указатель работы станка.
- Электрошкаф с теплообменником.
- Инструмент для обслуживания станка.
- Документация на русском языке.
Дополнительная комплектация станка:
- Система ЧПУ Siemens 802D c Enternet портом.
- Высокоскоростной шпиндель (10000 об/мин).
- Двигатель шпинделя высокой мощности.
- Устройство охлаждения шпинделя.
- Устройство для подачи СОЖ через шпиндель.
- Поворотный стол ?250 мм или ?320 мм (4-я ось).
- Устройство защиты открытия дверцы.
- Оптико-электронные линейки оси X, Y, Z.
- Устройство контроля инструмента.
- Устройство высокой емкости для обдува стружки.
- Преобразователь устройства охлаждения.
| Техническая характеристика | |
Рабочая поверность стола, мм | 800x400 |
Максимальная допустимая нагрузка на стол, кг | 600 |
Перемещение по оси X, мм | 600 |
Перемещение по оси Y, мм | 400 |
Перемещение по оси Z,мм | 540 |
Расстояние от линий центра шпинделя до поверхности направляющих стойки, мм | 460 |
Расстояние от шпинделя до поверхности стола, мм | 150 ~ 690 |
Тип направляющих X/Y/Z | Линейные |
Скорость вращения, об/мин | 37.5-5000 (8000) |
Конус шпинделя | №40 (7/24) |
Максимальная скорость рабочей подачи по осям X/Y/Z, мм/мин | 8000 |
Скорость быстрых перемещений по осям X/Y/Z, м/мин | 20/20/15 |
Тип магазина | поворот, плечо |
Время смены инструмента, с | 3,5 |
Количество мест в магазине, шт | 20 |
Точность позиционирования,мм | ±0,005 |
Повторяемость позиционирования, мм | ±0,003 |
Суммарная потребляемая мощность, KVA | 25 |
Мощность двигателя привода шпинделя номинальная/ максимальная - 30 мин, кВт | 7,5/11 |
Габаритные размеры станка (LxWxH), мм | 2317х2510х2950 |
Общая масса станка, кг | 6000 |
