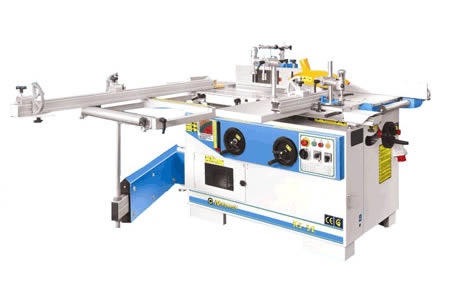

Комбинированный станок по дереву K5-41

1. Форматный раскрой плитных материалов (ДСП, ЛДСП, МДФ)

2. Продольное пиление пиломатериалов

3. Торцевание пиломатериалов

4. Фугование

5. Рейсмусование с автоподачей

6. Продольное профильное фрезерование

7. Фрезерование шипов и проушин

Подрезной модуль
- диаметр пильного диска 120 мм
- диаметр вала 20 мм
- обороты вала 8000 об./мин
- мощность двигателя 0,75 кВт

2

Мощность главного двигателя пильного узла 3 кВт

3

Поворотные линейки (без удлинения) 900 мм 1219 мм

4

Уширительный стол с параллельной линейкой 1150 мм

5

Консольный стол с телескопичным подпором и опорной линейкой (2 поворотных упора).

6

Консольный стол с телескопичным подпором и опорной линейкой (2 поворотных упора).

7

Интегральная линейка защитного кожуха для фрезы 500 мм

8

Мощность фрезерного двигателя 3 кВт

9

Диаметр шпинделя фрезы 30 мм и 35 мм

10

Стол для нарезки шипов и защитный кожух для фрезы диаметром 320 мм

11

Эксцентриковый прижим

12

Разделение на 2 независимые части (дополнительные стенка и электрика).

Конструкция станка  предусматривает  разделение  на 2 независимые части , что позволяет создать  2 рабочих места и увеличивает производительность. (Опция).

Эргономичный пульт управления. Питание подается на двигатели переключателем, работа одновременно двух и более двигателей невозможна.

Пильный узел станка состоит из основной и подрезной пилы.

Возможность наклон осуществляется при помощи маховика.

На каретке предусмотрен стол для обработки листовых, щитовых или рамных деталей

Фрезерный узел станка. Вал диаметром 32 мм., на ограждении фрезы установлены интегральные линейки.

Фуговальный узел станка. Литые массивные столы прекрасно гасят вибрацию, что способствует качеству обрабатываемых деталей.

Алюминиевая линейка на роликах, которые обеспечивают  плавность и легкость хода.(Опция).

Защитный кожух. Обеспечивает безопасную работу оператора при фуговании.

Толщина съема при фуговании регулируется удобным рычагом.

Второй стол также регулируется отдельным рычагом.

Откидные столы. При  рейсмусовании необходимо поднять фуговальные столы.

Рабочий стол рейсмуса. Два ролика на столе исключают застревание заготовки при обработке.

Центральный стола и боковая поддержка исключают перекос стола рейсмуса

Маховик подъема/опускания стола рейсмуса

Рычаг включения/выключения подачи при рейсмусовании

Диаметр пильного диска, макс./мин.

315/250

Диаметр вала, мм

30

Макс. длина пропила с подрезной пилой

1200

Размеры рабочего стола, мм

1250х450

Размеры форматного стола, мм

1500х285

Мощность двигателя, кВт

2,2

Обороты вала, об./мин.

4000

Диаметр отверстия для аспирации, мм

120

Диаметр шпинделя, мм

32

Вертикальный ход шпинделя, мм

160

Полезная длина шпинделя, мм

125

Макс. диаметр инструмента, мм
- при профилировании
- при нарезании шипов

180
250

Диаметр отверстия в рабочем столе, мм

190

Мак. диаметр/глубина опускания инструмента под рабочую поверхность стола, мм

180/75

Обороты шпинделя, об./мин.

8000/6000/3500/1500

Мощность двигателя, кВт

2,2

Диаметры отверстия под аспирацию, мм
- под рабочим столом
- на защитном кожухе

120
120

Защитный кожух для фрезы с упорной линейкой, мм

350

Размеры рабочего стола, мм

1800х410

Макс. толщина снимаемого слоя, мм

5

Диаметр ножевого вала, мм

100

Количество ножей

4

Размеры алюминиевой линейки, мм

1100х155

Размеры рабочего стола, мм

700х406

Макс. толщина снимаемого слоя, мм

4

Скорость подачи, м/мин.

8

Толщина обрабатываемой детали, мм

4-225

Мощность двигателя, кВт.

3

Обороты ножевого вала, об./мин.

4600

Габаритные размеры, мм

3155х1965х1341

Вес, кг.

970
