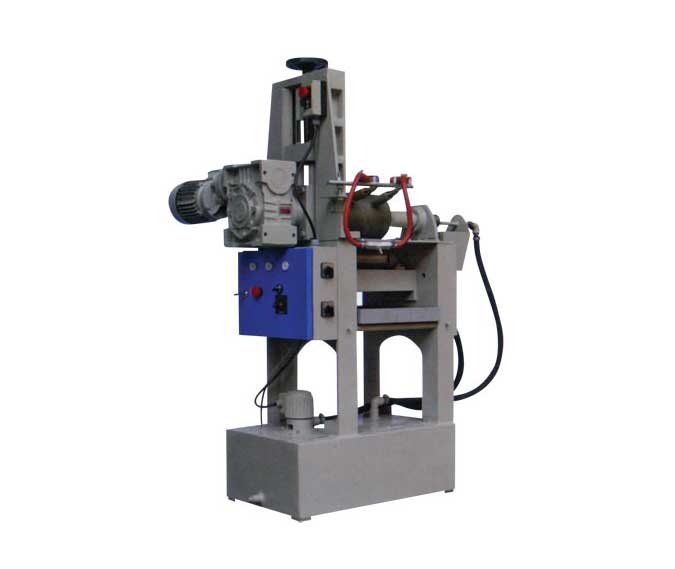

Станок для тиснения древесины DM 45

Назначение:

Предназначен для накатки рисунка рельефным роликом горячим методом на профильную или плоскую поверхность деталей различного типоразмера – от декоративного багета до широких панелей. (МДФ, массив древесины, ДСП и т.п.)

Область применения:

Идеально подходит для применения на предприятиях и в цехах по производству багета, пого-нажных изделий, изготовлению декоративных элементов в мебельном производстве и в мас-терских по изготовлению багетных рамок.

Схема обработки:

Получаемые изделия:

Конструктивные особенности :

	МАССИВНАЯ СТАНИНА Массивная станина коробчатой формы обеспечивает повышенную жесткость  конструкции станков и исключает вибрацию при работе механизмов накатки и подачи заготовок, что обеспечивает хорошее качество обработки.
	ПРИВОД РЕЛЬЕФНЫХ РОЛИКОВ Привод рельефного вала осуществляется с помощью мотор-редуктора с встроенным вариатором для изменения скорости вращения. Обеспечивается высокое качество тиснения рельефа на поверхности заготовки.
	СУППОРТ РАБОЧЕГО РОЛИКА Предназначен для установки на нем ролика с контрпрофилем различного рельефа и настройки по высоте с помощью винтовой трапецеидальной пары в зависимости от диаметра ролика / толщины заготовок. Станок оснащен системой циркуляции СОЖ внутри рабочего вала для охлаждения подшипников.
	НАГРЕВАТЕЛЬНЫЕ  ФОРСУНКИ Нагрев рельефного ролика обеспечивается с помощью специальных нагревательных форсунок. (газ) Применяются на всех моделях станков.
	РЕЛЬЕФНЫЙ РОЛИК ГОРЯЧЕЙ НАКАТКИ Установленный на шпиндель суппорта рельефный ролик осуществляет тиснение рисунка на плоскости заготовки. Глубина накатки горячим роликом составляет не более 1,5 мм. Ролик фиксируется на шпинделе с помощью гаек. Имеется возможность установки роликов шириной до 450 мм для станка DM45 и до 1000 мм для станка DM100.
	ЭЛЕКТРОШКАФ И ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ Электрошкаф станка прикреплен к стенке станины и имеет на верхней плоскости кнопочный пульт управления.

Техническая характеристика
Максимальная рабочая ширина, мм	450
Максимальная ширина прохода детали, мм	500
Диаметр ролика для тиснения, мм	175
Максимальная толщина детали, мм	100
Скорость подачи, м/мин	5
Общая у становленная мощность, кВт	1,1
Габариты, мм	1500x1000x1600
Масса, кг	450
