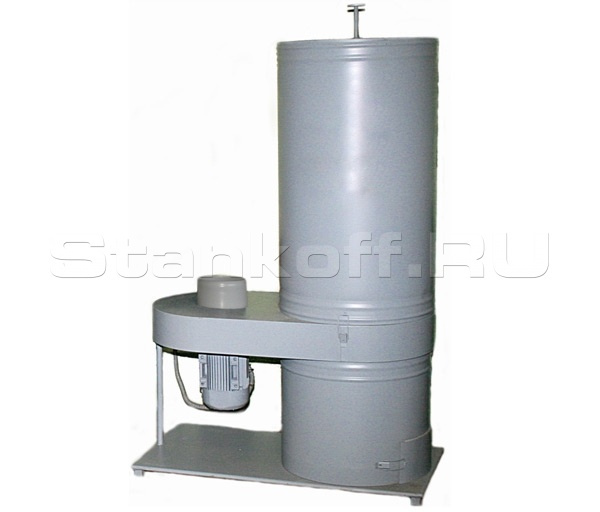

Пылеулавливающий агрегат УВП-2000А
Детальное описание
Установки серии «УВП-А» предназначены для удаления и очистки воздуха от абразивной пыли, образующейся при работе заточных, отрезных, шлифовальных станков. Степень очистки воздуха установками серии «А» составляет 99,9%.

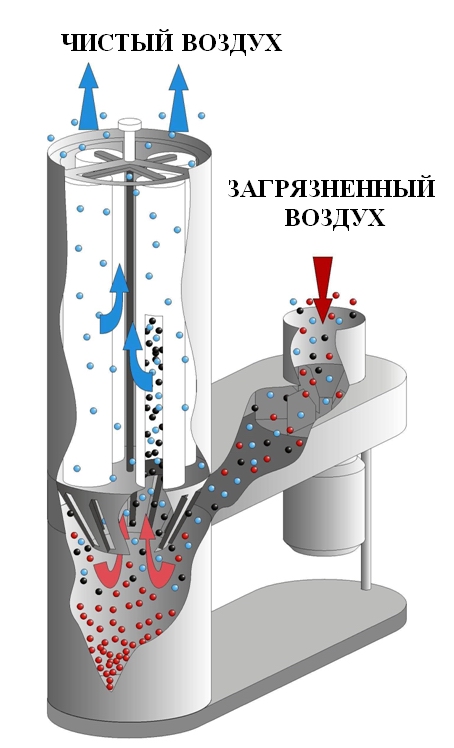

Конструкция и принцип действия установок представлена на рисунке 1.
Установка состоит из корпуса со встроенным пылевым вентилятором, циклонного элемента, рукавного (или картриджного) фильтра и накопителя абразивной пыли.
В Установках применена двухступенчатая схема очистки воздуха:
- На первой ступени воздух попадает в циклонный элемент со специальными пластинами, которые замедляют поток, отбрасывая крупные абразивные частицы на стенки. Циклонный элемент также является искрогасителем, не позволяющим горячим крупным частицам попадать в фильтр тонкой очистки.
- На второй ступени воздух, очищенный от крупных частиц, попадает в рукавный фильтр, который является фильтром тонкой очистки, который очищает воздух от частиц размером до 5 мкм, что позволяет вернуть очищенный воздух обратно в рабочее помещение.
В случае необходимости очистки воздуха от сильно искрящих материалов возможно применение специальной фильтровальной ткани «HAIMBACH FILTRATION», Германия, обладающей искрогасящими свойствами.
Отходы собираются в специальный поддон и удаляются по мере необходимости. Регенерация фильтров производится вручную встряхиванием.
Производительность номинальная, м³/час | 2000 |
Создаваемое разрежение, Па | 1500 |
Степень очистки воздуха, % | 99,9 |
Среднемедианный размер улавливаемых частиц, мкм | 7 |
Диаметр входа в вентилятор, мм | 160 |
Площадь фильтрования, м² | 2,2 |
Габаритные размеры, мм | 940х650х1710 |
Масса не более, кг | 72 |
Мощность, кВт | 1,5 |
Частота тока, Гц | 50 |
Напряжение силовых цепей, В | 380 |
Транспортировочные размеры, вес, объём корпуса | 100х650х830, 60кг, 0,6м³ |
Транспортировочные размеры, вес, объём стакана | 550х950, 27кг, 0,5м³ |
