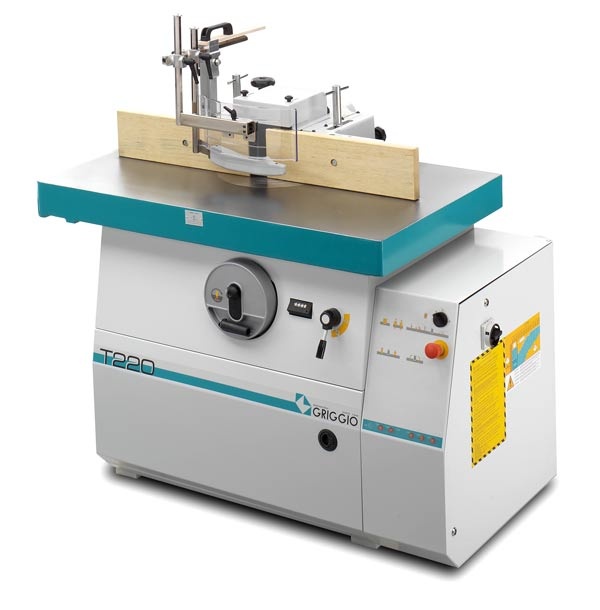

Фрезерный деревообрабатывающий станок Т 220

Одношпиндельный фрезерный станок - надежная и мощная машина для интенсивной работы, предназначенная для выполнения разнообразных фрезерных работ по дереву, используется при изготовлении столярных изделий таких, как наличник, плинтус, филенки и т.д., зарезка простых шипов и проушин с помощью шипорезной каретки.

Если использовать дополнительные принадлежности, станок может быть специализирован для обработки окон, дверей и т.д. Станок с лёгкостью найдет применение на предприятиях различного размера.

Одношпиндельный фрезерный станок имеет ряд преимуществ. К ним относятся четыре скорости вращения шпинделя, которые позволяют обрабатывать деталь с высокой чистотой поверхности, массивный чугунный стол, размер которого составляет 1200х730 мм, сменные шпиндели для работы с инструментом разного диаметра.

Рабочий шпиндель выбирается по усмотрению, что необходимо указать в заказе. Множество вариантов комплектации позволят удовлетворить потребности каждого покупателя. Фрезерные станки по дереву имеют мощный мотор, легко транспортабельны за счёт относительно небольшого веса (590кг).

Комплект поставки

Возможна установка концевой фрезы - опция.

В комплектное оборудование входят:

- Направляющая с 3-мя регулировками для профилирования (макс диаметр инструмента 260 мм)
- Вытяжной колпак 120 мм
- Стандартное защитное устройство
- Теплозащита
- Грибовидная аварийная кнопка быстрого останова
- Реверс (с конца 2006 года)

При заказе GRL - узла для отрезки штапика обязательно заказывать цифровые индикаторы для 3-х регулировок направляющей, потому что необходимо знать диаметр используемой фрезы, точное положение направляющей относительно центра шпинделя и величину снимаемого слоя. Может не многие знают, но в последнее время GRL был модифицирован: теперь он поставляется со счетчиком на горизонтальной оси, это создает дополнительные удобства в работе. Теперь при переходе от одной операции к другой, меняя диаметр инструмента, вы легко и быстро переустановите узел относительно направляющей.

Размер колец на столе:
1 - мин. диам. 75 мм - макс. диам. 115 мм
2 - мин. диам. 115 мм - макс. диам. 170 мм
3 - мин. диам. 170 мм - макс. диам. 220 мм
4 - мин. диам. 220 мм - макс. диам. 270 мм
5 - мин. диам. 270 мм - макс. диам. 350 мм

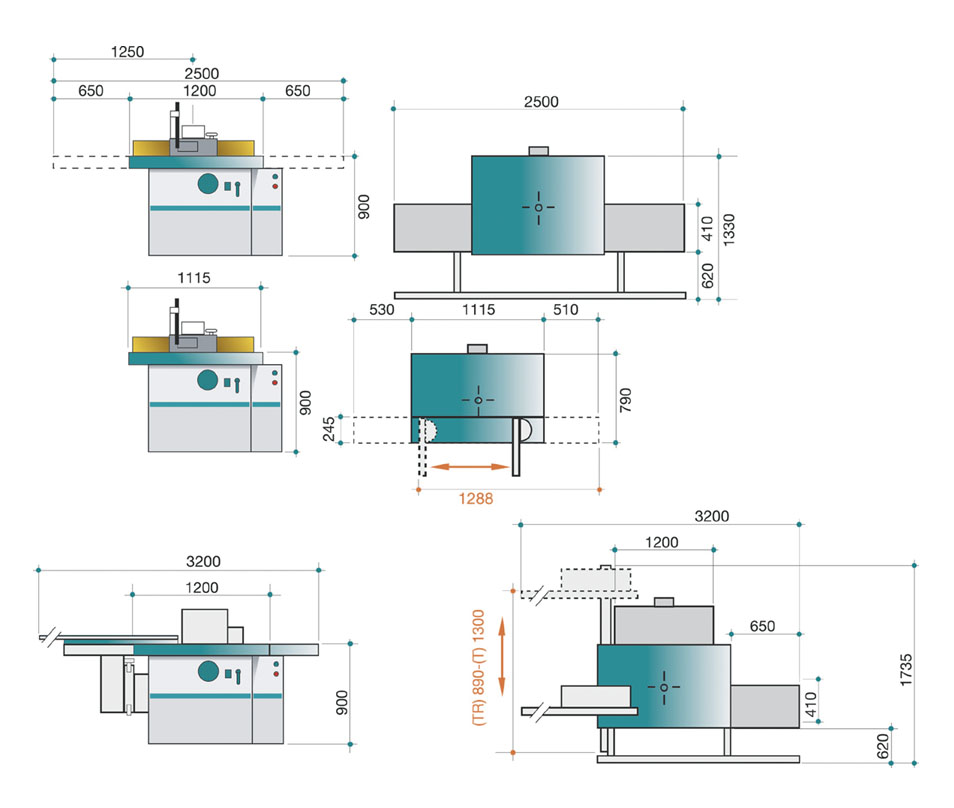

Габаритные размеры

Опции

• Норматив Е (обязателен для монтажа электрических опций)
• Норматив EN с тормозом
• Подвижный фронтальный стол ТС
• Боковая шипорезная каретка Т - 2 положения
• Боковая шипорезная каретка TR
• TPL - два боковых удлинения столапо 340x730 мм (в комплект поставки входит и переднее расширение)
• PL - один удлинитель стола
• Защита от возврата зоготовки
• Сменный шпиндель МК5
  при диам. 30-35 мм полезная высота 140 мм
  при диам. 40-50 мм полезная высота 160 мм.
• Дополнительная вставка другого диаметра для МК5.
• Дополнительная вставка - шпиндель с концевой фрезой. Служит для горизонтальных работ, параллельных рабочему столу: отверстия, пазы, небольшое профилирование.
• Дополнительная цанга (диам. от 4 до 20 мм) для концевой фрезы.
• Направляющая со счетчиком на выходе.
• Направляющая со счетчиком на входе (обязательно заказывать и счетчик на выходе.
• Суппорт для исключения направляющей или узла отрезки штапика из рабочей зоны.
• Алюминиевые щечки для направляющей (вместо деревяных).
• Регулируемая направляющая AIGNER (в цену входят алюминиевые щечки).
• Револьвер 5 механических упоров для каретки(T-TR) (для программирования глубины шипа)
• Револьвер 6 механических упоров для направляющей (требуется наличие 3-х регулировок)
• Защитный щиток СЕ
• Защита шпинделя для обгонки по контуруPATENT TAPOA СЕ
• Защитный колпак для шипорезания(для T-TR-TC)
• Задний вытяжной колпак диам. 120 мм
• Подвижный сектор на столе вместо колец
• Шипорезная приставка для ТС
• 3 упора быстрого позиционированиядля линейки на шипорезной каретке Т
• Цифровой или электронный индикатор вертикального положения шпинделя
• Реверс вращения шпинделя
• Инвертер для бесступенчатой смены скорости
• Регулируемая навесная панель управления (требуется норматив Е)
• Электрический подъем шпинделя- управление кнопкой (требуется норматив Е)
• Электронный программатор (по 1-ой или 2-м осям)
• Автоматический запуск звезда-треугольник
• Монтаж податчика
• Узел отрезки штапика GRL(обязательно: направляющая с 3-мя регулировками и счетчиками + 1 удлинение стола для версии Т-TR)
  - диам. пилы 200 мм, посадочный 30 мм
  - частота вращения 6000 об./мин
  - мощность мотора 3 лс (2,2 кВт)
  - вертикальная регулировка - пневматическая; горизонтальная - маховиком
• Усиленный мотор 7,5 кВт или 11 кВт

Фотографии

5 упоров для каретки	Упоры быстрого позиционирования	Обгонка по контуру
Т 220 TPL-GRL-GA	T 220 ТС	T 220 PROGRAM
Податчик д/панели	3 упора на каретке	Задний аспирационный колпак
Доп. МК5	Конц. фр.	Приставка для шипорез. ТС
Револьвер 6 полож. для напр	Суппорт д/искл. напр.	Навесная панель
Digit 2	Program 2	Узел выборки штапика
GV 4 с вариатором	Против возврата	Подвижный сектор
Подвиж. сектор	T 220 с кареткой Т	МК5
Счетчик на входе	Digit 1	GA 4/38
Счетчик на выходе

Технические характеристики одношпиндельного фрезерного станка GRIGGIO Т 220
