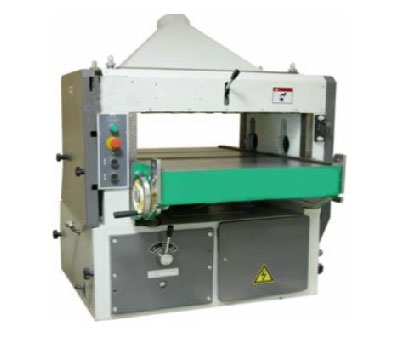

Рейсмус Supermac 163
Детальное описание
Предназначен для продольного одностороннего фрезерования в размер по толщине плоских заготовок из древесины.
Область применения
Рейсмусовые станки применяются на предприятиях и в цехах по производству столярно-строительных изделий, клееных щитов, производству мебели и других деревообрабатывающих производствах.
Конструктивные особенности
- Тяжелая чугунная литая станина и массивный рабочий стол полностью исключают вибрации при нагрузках и обеспечивают высокое качество обрабатываемой поверхности и долговечность работы станка без потери точностных параметров.
- Нижние неприводные ролики рабочего стола обеспечивают снижение нагрузки на механизм подачи заготовок.
- Привод верхнего и нижнего вальцов механизма подачи осуществляется от одного электродвигателя привода ножевого вала через цепную передачу и обеспечивает равномерную подачу заготовок.
- Ножевой вал с четырьмя ножами с приводом от электродвигателя высокой мощности через клиноременную передачу с 4–мя ремнями обеспечивает высокое качество обрабатываемой поверхности с наибольшим припуском до 5 мм.
- Откидывающееся ограждение ножевого вала с патрубком эксгаустерной системы обеспечивает удобный доступ к режущему инструменту и надежное удаление отходов обработки.
- Настройка рабочего стола на толщину обрабатываемого изделия осуществляется от электродвигателя с ручной поднастройкой с помощью маховика и отсчетом точного размера по линейке.
- Секционный первый верхний подающий валец позволяет обрабатывать одновременно несколько заготовок с разнотолщинностью до 3 мм.
Перед верхним подающим вальцом установлена когтевая защита, предотвращающая обратный выброс заготовки. Обеспечивается безопасность работы станка.
Техническая характеристика | |
Размеры обрабатываемой заготовки, мм: |
|
Разнотолщинность при обработке нескольких заготовок, мм |
3 |
Размер стола, мм |
1050х635 |
Толщина снимаемого слоя, наибольшая, мм |
5 |
Диаметр ножевого вала, мм |
125 |
Количество ножей, шт. |
4 |
Скорость подачи заготовки, м /мин |
7,5; 13; 24 |
Скорость перемещение стола: |
|
Частота вращения ножевого вала, об/мин |
4 800 |
Количество электродвигателей, шт. |
2 |
Мощность электродвигателя привода ножевого вала и подачи, кВт |
7,5 |
Мощность электродвигателя привода перемещения (подъём/опускание) стола, кВт |
0,37 |
Общая установленная мощность, кВт: |
7,87 |
Габариты станка, мм: |
|
Габариты станка в упаковке ( LxBxH ), мм |
1200х1200х1660 |
Масса, кг |
1200 |
