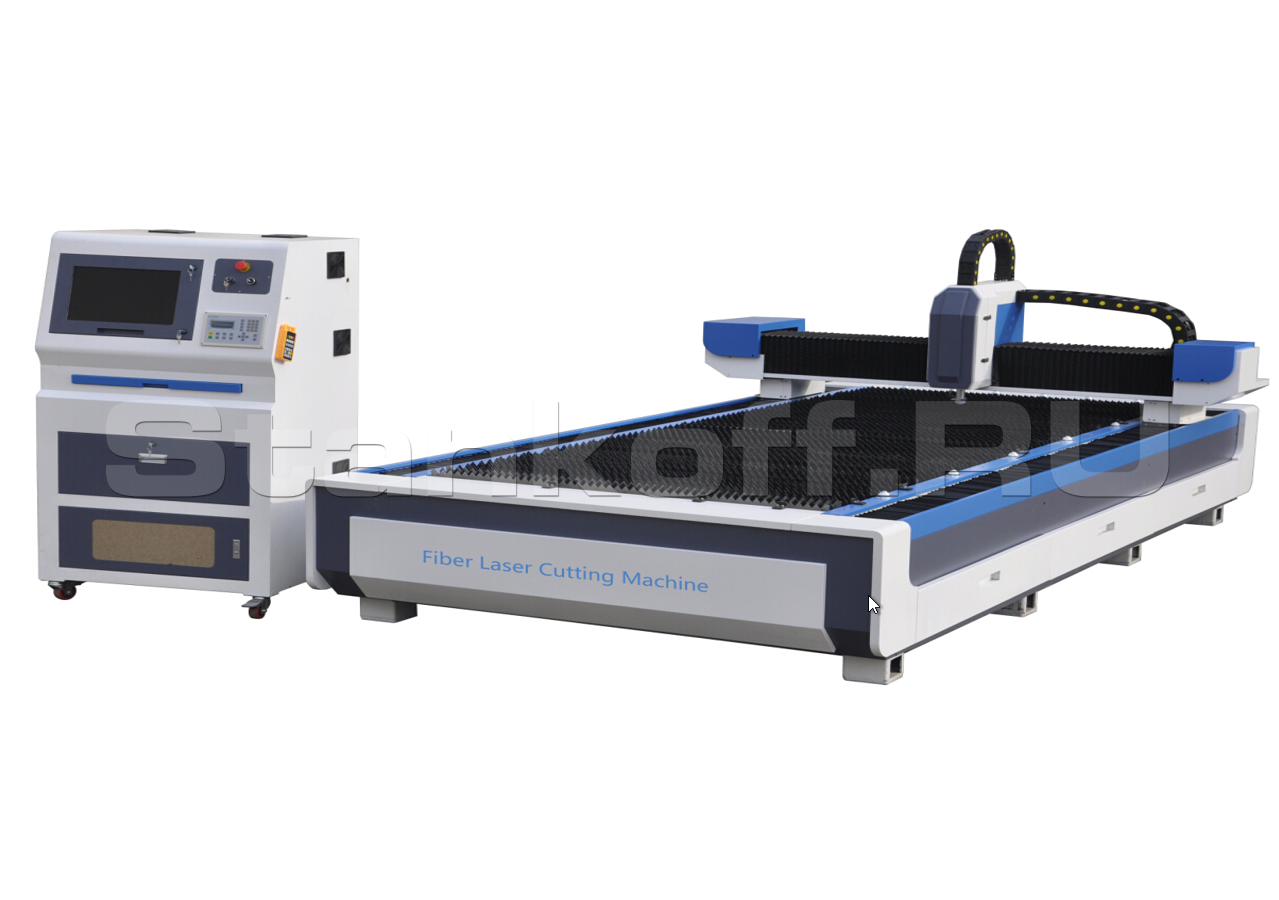

Станок лазерной резки по металлу FIBER RJ 1530/1500 Raycus
+7 (995) 888-07-04
Детальное описание
Оптоволоконная лазерная резка металла – это новый метод раскроя листовых материалов. Основным инструментом здесь является лазерный луч, который мгновенно прогревает поверхность обрабатываемого изделия, так что она моментально плавится и испаряется. В результате чего получается очень тонкий и четкий рез с идеально ровными краями, не требующий дополнительной обработки.
Обрабатываемые материалы
| Материал | Толщина мм. | Скорость мм./с. | Газ |
| Нержавеющая сталь | 0,5 | более 400 | N2 |
| 1 | 280 - 350 | N2 | |
| 2 | 90 - 120 | N2 | |
| 3 | 35 - 50 | N2 | |
| 4 | 15 - 25 | N2 | |
| 5 | 10-11 | N2 | |
| Углеродистая сталь | 1 | 250 - 300 | O2 |
| 2 | 85 - 100 | O2 | |
| 3 | 58 - 70 | O2 | |
| 4 | 38 - 45 | O2 | |
| 5 | 28 - 35 | O2 | |
| 6 | 20 - 30 | O2 | |
| 8 | 15 - 18 | O2 | |
| 10 | 12-14 | O2 |
Особенности конструкции
Источник лазера Raycus
Обеспечивает качественную и долговременную работу. Срок работы 100 000 часов.
Автоматическая регулировка высоты
Увеличивает качество и точность при работе по неровному металлу
Серводвигатели FUJI (Япония)
Установлены на каждом узле (4шт. × 0,85 Вт) для перемещения по осям X, Y и Z и обеспечивают высокоточное позиционирование в соответствии с заданной программой при высокой скорости перемещения.
Линейные направляющие HIWIN
Станок по всем осям оснащен квадратными линейными направляющими и каретками тайваньской фирмы Hiwin. Сечение направляющих 25мм. Такие направляющие в комплексе с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность, что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.
Зубчатая рейка и шестерня
Передача по осям XY станка осуществляется по зубчатой рейки, За счет применения по рейки увеличивается точность при работе станка, также и скоростные параметры, увеличивая скорость холостого перемещения до 50 м/мин.
Централизованная система смазки
Станок оснащен централизованной системой смазки
Защита от пыли
Все направляющие на станке надежно закрыты шторками, что не позволяет стружки и грязи попадать на них. Тем самым повышая срок службы станка.
Шкаф управления
Отдельный шкаф управления с комплектующими с профессиональной системой управления Cypcut
Чиллер CW 6100
Автоматический чиллер для охлаждения лазера
Беспроводной пульт
С помощью пульта можно регулировать позицию лазерной головки, обнулить координаты и др.Комплектация
| ОПТОВОЛОКОННЫЙ ЛАЗЕР RJ-1530– механическая часть | 1 шт. |
| Источник Raycus 1500 Вт |
1 шт. |
| Серводвигатели FUJI (Япония) | 4 шт. |
| Стойка управления с ЖК-дисплеем и ПК | 1 комп. |
| Система регулировки высоты заготовки BCS 100 | 1 шт. |
| Лазерная головка Au3tech С5 | 1 шт. |
| Чиллер CW 6100 | 1 шт. |
| Беспроводной пульт управления | 1 шт. |
| Система аспирации | 2 шт. |
| Автосмазка | 1 шт. |
| ЗИП | 1 комп. |
Опции
- Поворотное устройство для резки труб
- Сменный стол
- Защитная кабина
| Рабочая зона (X*Y*Z) | 1500×3000 мм |
| Тип лазера | Оптоволоконный лазер |
| Производитель лазера | Raycuslaser |
| Мощность лазера | 1500 Вт
|
| Длина волны лазера | 1070 Нм |
| Срок работы лазера | 100 000 часов |
| Вид охлаждения | Водяной чиллер CW-6100 |
| Направляющий по осям XY Z | Hiwin 25 мм |
| Передача по осям XY | Зубчатая рейка Тайвань |
| Передача по оси Z | Шарико-винтовая пара |
| Двигатель по осям XY Z | Японский серводвигатель FUJI 850 Вт и драйвер |
| Датчик высоты | Автоматический |
| Система управления | Cypcut |
| Поддерживает файл | CAD, CorelDRAW работает, формат plt.,AI.,dxf. и т.д.. |
| Смазка | Централизованная система смазки |
| Макс. Скорость резки | 30 м/мин |
| Точность позиционирования | ±0.04 мм |
| Точность повторного позиционирования | ±0.02 мм |
| Минимальная ширина резки | 0.12 мм |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Гарантия на лазерный источник | 2 года |
| Габариты без упаковки д/ш/в, | 4000х2100х1600 мм |
| Вес | 2200 кг |
