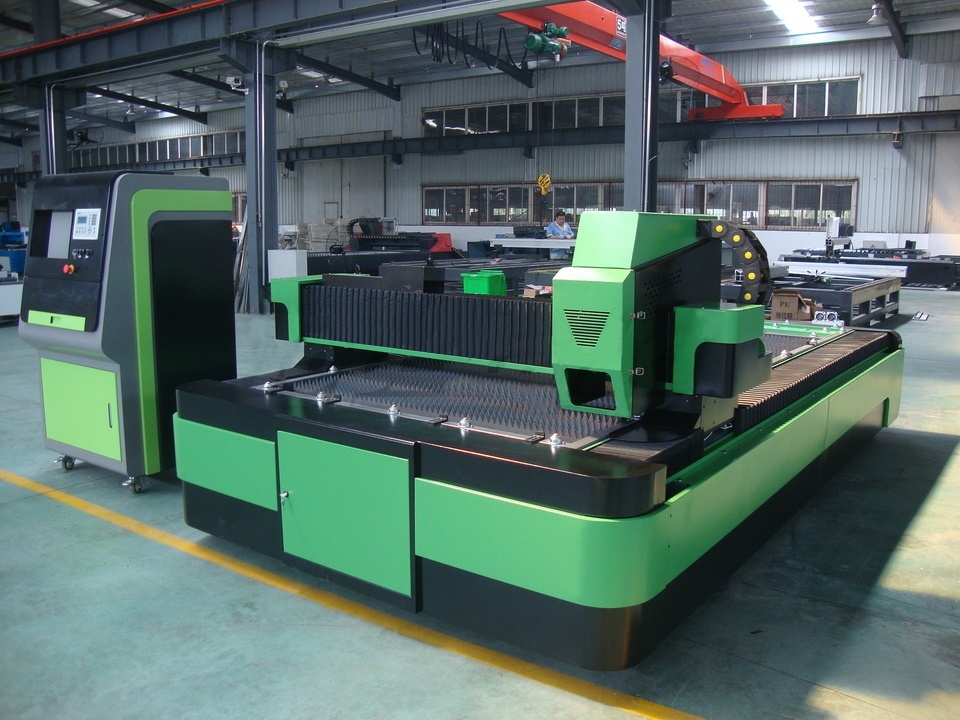

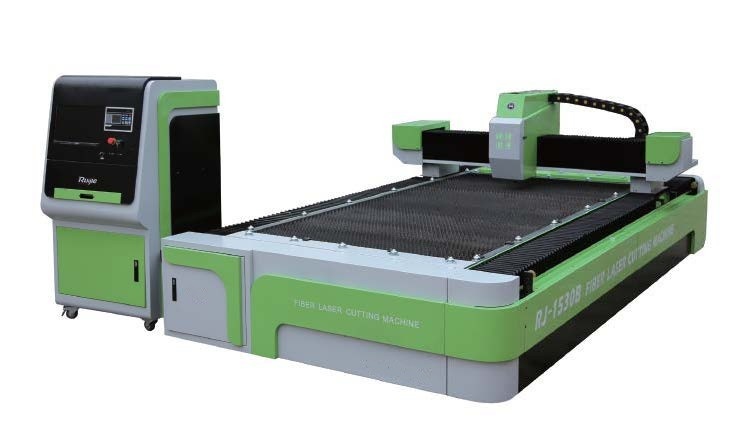

Лазерный станок для резки металла FIBER RJ 1325/1500 Raycus
Контакты
Маргарита
+7 (995) 888-07-04
Реклама Рекомендуем предложения
Детальное описание
Оптоволоконная лазерная резка металла – это новый метод раскроя листовых материалов. Основным инструментом здесь является лазерный луч, который мгновенно прогревает поверхность обрабатываемого изделия, так что она моментально плавится и испаряется. В результате чего получается очень тонкий и четкий рез с идеально ровными краями, не требующий дополнительной обработки.
Особенности конструкции
Источник лазера Raycus
Обеспечивает качественную и долговременную работу. Срок работы 100 000 часов.
Автоматическая регулировка высоты
Увеличивает качество и точность при работе по неровному металлу
Серводвигатели FUJI (Япония)
Установлены на каждом узле (4шт. × 0,85 Вт) для перемещения по осям X, Y и Z и обеспечивают высокоточное позиционирование в соответствии с заданной программой при высокой скорости перемещения.
Линейные направляющие HIWIN
Станок по всем осям оснащен квадратными линейными направляющими и каретками тайваньской фирмы Hiwin. Сечение направляющих 25мм. Такие направляющие в комплексе с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность, что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.
Зубчатая рейка и шестерня
Передача по осям XY станка осуществляется по зубчатой рейки, За счет применения по рейки увеличивается точность при работе станка, также и скоростные параметры, увеличивая скорость холостого перемещения до 50 м/мин.
Централизованная система смазки
Станок оснащен централизованной системой смазки
Защита от пыли

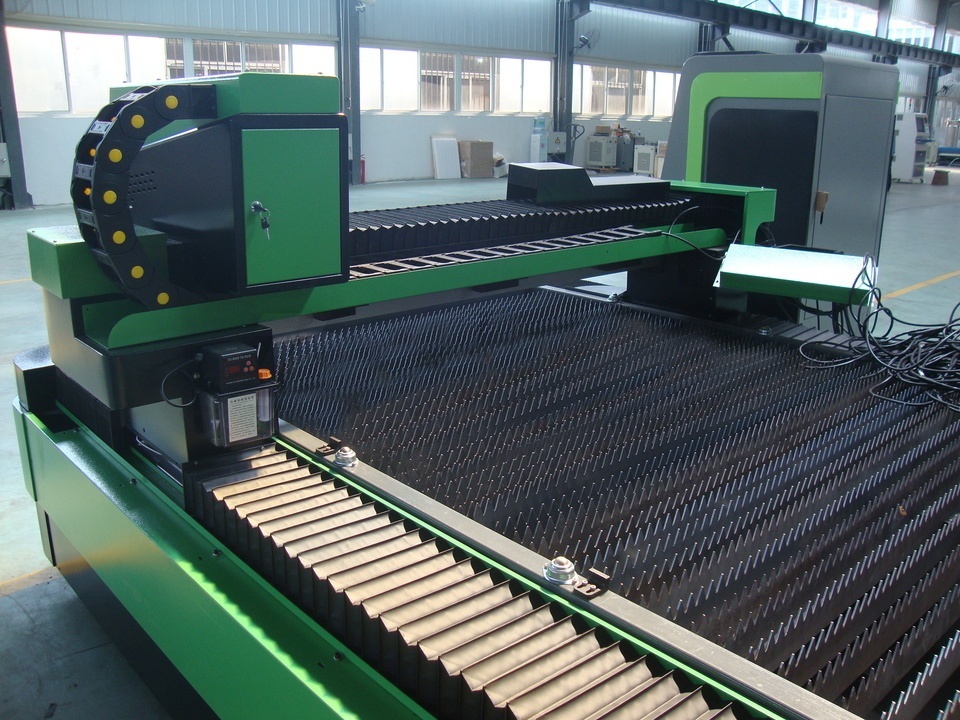

Все направляющие на станке надежно закрыты шторками, что не позволяет стружки и грязи попадать на них. Тем самым повышая срок службы станка.
Шкаф управления
Отдельный шкаф управления с комплектующими с профессиональной системой управления Cypcut
Чиллер CW 6100
Автоматический чиллер для охлаждения лазера
Беспроводной пульт
С помощью пульта можно регулировать позицию лазерной головки, обнулить координаты и др.Комплектация
| ОПТОВОЛОКОННЫЙ ЛАЗЕР RJ-1325– механическая часть | 1 шт. |
| Источник Raycus 1500 Вт |
1 шт. |
| Серводвигатели FUJI (Япония) | 4 шт. |
| Стойка управления с ЖК-дисплеем и ПК | 1 комп. |
| Система регулировки высоты заготовки BCS 100 | 1 шт. |
| Лазерная головка Au3tech С5 | 1 шт. |
| Чиллер CW 6100 | 1 шт. |
| Беспроводной пульт управления | 1 шт. |
| Система аспирации | 2 шт. |
| Автосмазка | 1 шт. |
| ЗИП | 1 комп. |
Опции
- Поворотное устройство для резки труб
- Сменный стол
- Защитная кабина
Обрабатываемые материалы
| Материал | Толщина, мм | Скорость, м/мин | Давлени, MPA | Газ | Фокусное расстояние |
| Нержавеющая сталь | 1 | 25 | 1 | N2 | 0,6 |
| 2 | 7 | 1,4 | N2 | 0,6 | |
| 3 | 4 | 1,8 | N2 | 0,6 | |
| 4 | 2 | 1,8 | N2 | 0,6 | |
| 5 | 1,3 | 2 | N2 | 0,6 | |
| 6 | 0,7 | 2 | N2 | 0,6 | |
| Углеродистая сталь | 1 | 25 | 1 | O2 | 1 |
| 3 | 4 | 0,12 | O2 | 1 | |
| 6 | 1,6 | 0,14 | O2 | 1 | |
| 8 | 1,2 | 0,14 | O2 | 1 | |
| 10 | 1 | 0,16 | O2 | 1 | |
| 12 | 0,8 | 0,18 | O2 | 1 | |
| 14 | 0,6 | 0,2 | O2 | 1 | |
| 16 | 0,5 | 0,05 | O2 | 1 | |
| Алюминий | 1 | 16 | 1,2 | N2 | 0,6 |
| 2 | 6 | 1,4 | N2 | 0,6 | |
| 3 | 2,5 | 1,8 | N2 | 0,6 | |
| 4 | 1,3 | 2 | N2 | 0,6 | |
| Медь | 2 | 4 | 1,6 | N2 | 0,6 |
| 3 | 1,5 | 1,8 | N2 | 0,6 | |
| Бронза | 2 | 2 | 1 | N2 | 0,6 |
| Технические характеристики FIBER RJ 1325 | |
| Рабочая зона (X*Y*Z) | 1300×2500 мм |
| Тип лазера | Оптоволоконный лазер |
| Производитель лазера | Raycuslaser |
| Мощность лазера | 1500 Вт |
| Длина волны лазера | 1070 Нм |
| Срок работы лазера | 100 000 часов |
| Вид охлаждения | Водяной чиллер CW-6100 |
| Направляющий по осям XY Z | Hiwin 25 мм |
| Передача по осям XY | Зубчатая рейка Тайвань |
| Передача по оси Z | Шарико-винтовая пара |
| Двигатель по осям XY Z | Японский серводвигатель FUJI 850 Вт и драйвер |
| Датчик высоты | Автоматический |
| Система управления | Cypcut |
| Поддерживает файл | CAD, CorelDRAW работает, формат plt.,AI.,dxf. и т.д.. |
| Смазка | Централизованная система смазки |
| Макс. Скорость резки | 30 м/мин |
| Точность позиционирования | ±0.04 мм |
| Точность повторного позиционирования | ±0.02 мм |
| Минимальная ширина резки | 0.12 мм |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Гарантия на лазерный источник | 2 года |
| Габариты без упаковки д/ш/в, | 4000х2100х1600 мм |
| Вес | 2200 кг |
