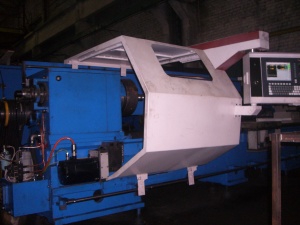

Станки специальные токарно-винторезные станки с ЧПУ мод. 16К40Ф3 (16Р40Ф3)

Станок предназначен для обработки по программе цилиндрических, торцовых, конических, ступенчатых и криволинейных поверхностей деталей из чёрных и цветных металлов и сплавов, а также для сверления и растачивания центральных отверстий, нарезания резьб. Класс точности станка П (повышенная) по ГОСТ 8-82. Станок оснащается современными устройствами ЧПУ типа NC210, Sienumeric 802D, Sienumeric 840D, Fagor 8055T и др.

•  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО  16Р40Ф3

Характеристика              16Р40Ф3

Наибольший диаметр устанавливаемой заготовки, мм

— над станиной             840

— над суппортом           490

— над выемкой в станине        1070*

Наибольший диаметр обрабатываемой заготовки, мм

— над станиной             800

— над суппортом           490

Наибольшая длина обрабатываемой заготовки, мм   750; 1500; 2000; 3000; 4000; 5000; 8000; 10000

Длина выемки в станине от торца фланца шпинделя, мм        450*

Наибольший вес устанавливаемой заготовки, кг

3500

Высота резца, устанавливаемого в резцедержателе, мм         40

Размер конца шпинделя передней бабки по DIN          11М

Внутренний конус в шпинделе бабки шпиндельной (метрический)    115

Количество ступеней частот вращения шпинделя        22

Диаметр цилиндрического отверстия в шпинделе, мм             105

Пределы частот вращения шпинделя, об/мин              10—1250

Пределы рабочих подач, мм/об

— продольных 0,033—5,6

— поперечных 0,013—2,064

— резцовых салазок    0,013—2,064

Пределы шагов нарезаемых резьб

— метрических, мм       1—224

— дюймовых, ниток/дюйм       28—0,25

— модульных, модуль 0,25—56

— питчевых, питч диам.             112—0,5

Ускоренное перемещение суппорта, мм/мин

— продольное 5200

— поперечное  2000

Наибольшее усилие резания, кН           20

Наибольший крутящий момент на шпинделе, кНм      3

Мощность главного привода, кВт         18,5

Габаритные размеры (вместе с электрооборудованием), мм

— длина             3000; 3740; 4230; 5240; 6240; 7240; 10300; 12420

— ширина         1860

— высота           1625

Масса, кг

4450; 5200; 5400; 6200; 7400; 9350; 11900; 13300

* — для токарных станков с ГАПом.

Стандартное оборудование станка 16К40 (16Р40)

•  люнет неподвижный (диам. 20-350 мм) (Кроме станков с РМЦ 750 мм);

•  люнет подвижный (диам. 20-150 мм);

•  патрон четырехкулачковыйдиам. 800 мм или диам. 630 мм;

•  патрон трехкулачковыйдиам. 400 или 315 мм.

Оборудование станка 16К40 (16Р40) за отдельную плату

•  люнет неподвижный (диам. 20-160 мм, диам. 300-500 мм);

•  резьбоуказатель;

•  конусная линейка;

•  резцедержатель с быстросъемными блоками.
