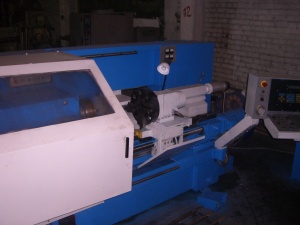

Токарный станок с ЧПУ  16А20Ф3 предназначен для токарной обработки в полуавтоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности.

По заказу станок может оснащаться системой ЧПУ и электроприводами, как отечественного производства (NC-210), так и производства зарубежных фирм Siemens, Fagor, Heidenhain, "FANUC".

Область применения станка: мелкосерийное и серийное производство.

Особенности конструкции:

высокопрочная станина выполненная литьем из чугуна марки СЧ20 с термообработанными шлифованными направляющими обеспечивают длительный срок службы и повышенную точность обработки

привод главного движения, включающий главный двигатель 11 кВт и шпиндельную бабку обеспечивает наибольший крутящий момент до 800 Нм

высокоточный шпиндель с отверстием 55 мм (по заказу 64 мм), позволяющий обрабатывать детали из пруткового материала зона обработки может быть оснащена как линейной наладкой, так и револьверной головкой, в зависимости от требований покупателя

надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z станок оснащается системами ЧПУ и электроприводами, как отечественного производства, так и производства зарубежных фирм

Технические характеристики16А20Ф3

Наибольший диаметр изделия, устанавливаемого над станиной, мм          500

Наибольший диаметр обрабатываемого изделия, мм

   -  над станиной           320

   -  над суппортом        200

Наибольшая длина устанавливаемого изделия в центрах, мм          1000

Наибольшая длина обрабатываемого изделия при 8-ми позиционной головке, мм           750

Диаметр цилиндрического отверстия в шпинделе, мм          55

Наибольший ход суппорта, мм

   -  поперечный             210

   - продольный             905

Максимальная скорость быстрых перемещений, мм/мин

   - продольных              15000±6%

   -  поперечной              7500±6%

Пределы частот вращения шпинделя, мм-¹   20...2500

Количество одновременно управляемых координат             2

Точность позиционирования, мм       0,01

Повторяемость, мм     0,03

Пределы частот вращения шпинделя, мин-1               20...2500

Минимальная скорость рабочей подачи, мм/мин

   - продольной              10

   -  поперечной              5

Количество позиций инструментальной головки       8

 Мощность электродвигателя главного движения, кВт (номинальная)         11

 Суммарная  мощность всех электродвигателей, кВт              21,4

 Габаритные размеры станка без отдельно стоящего шкафа УЧПУ, не более, мм

    - длина           3700

    - длина (с транспортером стружкоудаления)          5160

    -  ширина      3000

   -  высота         2100

Масса станка (без ЧПУ и  транспортера стружкоудаления), кг           4000
