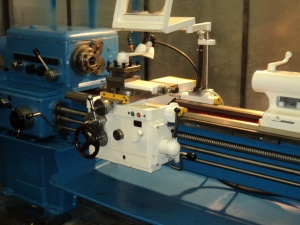

Токарно-винторезный станок 1К62 является универсальным станком и предназначен для выполнения разнообразных токарных работ, в том числе для нарезания левых и правых резьб: метрических, дюймовых, модульных, питчевых и архимедовой спирали с шагом 3/8'', 7/16'', 8. 10 и 12 мм.

Токарно-винторезный станок 1К62 может использоваться для обработки закаленных заготовок, так как шпиндель станка установлен на специальных подшипниках, обеспечивающих его жесткость. Токарная обработка разнообразных материалов может производиться с ударной нагрузкой без изменения точности обработки.

Высокая мощность главного привода станка, большая жесткость и прочность всех звеньев кинематических цепей главного движения и подач,виброустойчивость, широкий диапазон скоростей и подач позволяют выполнять на токарно-винторезном станке 1К62 высокопроизводительное резание твердосплавным и минералокерамическим инструментом.

Станок 1К62 относится к лобовым токарным станкам, т.е. позволяет обрабатывать относительно короткие заготовки большого диаметра.

Конструкция задней балки токарного станка позволяет осуществлять поперечное ее смещение, благодаря чему на станке может осуществляться обработка пологих конусов. Есть возможность соединения задней балки и нижней частью суппорта с помощью специального замка, что иногда требуется при сверлении задней балкой и использовании механического перемещения балки от суппорта.

На токарный станок 1К62, могут устанавливаться следующие люнеты: подвижный, диаметр установки которого 20-80мм, и неподвижный, его диаметр установки 20-130мм.

Зубчатые колеса, служащие для передачи движения от передней бабки к коробке передач, на станке 1К62 являются сменными.

Продольное перемещение каретки станка 1К62 может быть ограничено специальным упором, устанавливаемым на передней полке станины. Таким образом, при установленном упоре, скорость движения суппорта не может превышать 250мм/мин.

Максимальный диаметр заготовки при установке над станиной – 400мм. Максимальный диаметр прутка, который возможно обработать на токарном станке 1К62 – 45мм. Станок 1К62 имеет 23 скорости вращения шпинделя (минимальная – 12,5 об/мин, максимальная – 2000 об/мин).

В качестве главного привода применен короткозамкнутый асинхронный двигатель, мощность которого 10кВт при скорости 1450 об/мин. Регулировка скорости вращения шпинделя, а так же величин продольной и поперечной передачи суппорта осуществляется благодаря переключению шестерней коробки скоростей (для регулировки скорости шпинделя и подач суппорта используются разные рукояти управления).

Для обеспечения быстрого перемещения суппорта в токарно-винторезном станке 1К62 используется дополнительный асинхронный двигатель. Его мощность 1,0кВт при скорости вращения 1410 об/мин.

Токарный станок 1К62 оснащен тепловыми реле, которые осуществляют защиту двигателей от длительных перегрузок, а также плавкими предохранителями, которые являются защитой от коротких замыканий.

Особенности конструкции токарного станка 1К62 (он отличается надежностью, прочностью, виброустойчивостью, оснащен главным приводом высокой мощности), позволяют в равной степени использовать станок, как для скоростного, так и для силового резания.

В конструкции токарного станка 1К62 для установки шпинделя предусмотрены специальные подшипники, благодаря чему обеспечиваются требуемая жесткость и высокая точность обработки заготовок. По ГОСТу 8-82 токарный станок 1К62 относится к классу точности Н. Точность обработки будет обеспечена даже в режиме ударных нагрузок.

Токарный станок 1К62, благодаря отличному сочетанию качества и надежности работы, а также неприхотливости при обслуживании, является одним из самых популярных на мелкосерийном и единичном производствах.

На токарном станке может использоваться трехкулачковыйсамоцентрирующий патрон диаметром 250мм или четырехкулачковый патрон, диаметр которого 400мм.

Базовая модель серии - универсальный токарно-винторезный станок 1К62Д, который является усовершенствованным прототипом хорошо зарекомендовавшего себя во многих странах мира станка 1К62, выпускавшегося ранее заводом "Красный пролетарий".

Токарно-винторезный станок 1К62 отличает превосходное сочетание качества работы и неприхотливость в обслуживании.

Технические характеристики токарно-винторезного станка 1К62

Наибольший диаметр обрабатываемой заготовки, мм:

над станиной 435

над суппортом 224

Наибольшая длина обрабатываемой заготовки, мм   1000,1500

Размер внутреннего конуса в шпинделе           Морзе 6

Диаметр цилиндрического отверстия в шпинделе       55 (62*)

Число ступеней частот вращения шпинделя    23

Частота вращения шпинделя   12,5...2000 мин-1

Число ступеней рабочих подач:

Продольных 42(56*)

Поперечных 42(56*)

Рабочие подачи, мм/об:

Продольные0,70...4,16 (0,036...7,54*)

Поперечные 0,035...2,08 (0,018...3,77*)

Число нарезаемыхрезьб:

Метрических 45(53*)

Дюймовых 28(57*)

Модульных 38

Питчевых37

архимедовой спирали 5

Шаг нарезаемой резьбы:

Метрической0,5...192 мм

Модульной0,5...48 модулей

Дюймовой24...15/8 ниток на дюйм

Питчевой96...1 питч

архимедовой спирали 3/8", 7/16", 8; 10 и 12 мм

Быстрые установочные перемещения суппорта, м/мин:

Продольного 4,5

Поперечного 2,25

Размер внутреннего конуса в задней бабке    Морзе 5

Наибольшее перемещение пиноли задней бабки, мм              200

Поперечное смещение корпуса задней бабки, мм      ±15

Наибольшее сечение резца      25

Давление воздуха, МПа            0,4...0,6

Питание от электросети напряжением              220/380 В (50Гц)

Мощность электродвигателя главного привода, кВт   11 (7,5*)

Габаритные размеры станка, мм:

Длина 2786, 3286, 3786

Ширина 1200

Высота 1500

Масса станка, кг, при длине обработки:

1000мм 080

1500мм 3440

2000мм 3800
