Изготовлен Специальный токарный станок мод. 16К30Ф3 РМЦ 1500-3000мм.

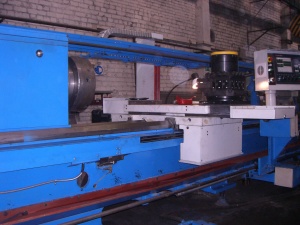

Станок специальный токарный с ЧПУ 16КЗ0Ф3
Жесткая конструкция основных узлов, закаленные направляющие, применение импульсной смазки гарантируют длительное сохранение точности. Охлаждение непосредственным подводом СОЖ к каждому инструменту позволяет вести обработку на высоких режимах резания и снижает интенсивность изнашивания инструмента.
Гидрофицированное управление пинолью задней бабки, механизированный зажим и разжим патрона, наличие транспортера стружки до минимума упрощают работу оператора.
Станок оснащен одной револьверной головкой и борштангой для растачивания глубоких отверстий. Такая инструментальная оснащенность дает возможность получить широкий спектр технологических возможностей станка. Класс точности станка П (повышенная) по ГОСТ 8-82. Станок оснащается современными устройствами ЧПУ типа NC210, Sienumeric 802D, Sienumeric 840D, Fagor 8055T и др.
Основные технические данные и характеристики
Основные технические данные и характеристики
№ п/п | Наименование параметра | Модель станка | ||
16К30Ф3 (РМЦ-1500) | 16К30Ф3 (РМЦ-3000) | |||
| Основные параметры и размеры по ГОСТ 10172-87 Номенклатура показателей качества по ГОСТ 4.93-86 | (п.п.1,2,3,4,6,12, 14,15,18) | ||
1 | Наибольший диаметр заготовки, устанавливаемой над станиной, мм | 670 | 670 | |
2 | Наибольший диаметр заготовки, обрабатываемой над станиной, мм | 500 | 500 | |
3 | Наибольший диаметр заготовки, обрабатываемой над суппортом, мм | 320 | 320 | |
4 | Наибольшая длина обрабатываемой заготовки, мм | 1500 | 3000 | |
5 | Наибольшая масса устанавливаемой заготовки, кг | 850 | 850 | |
6 | Высота устанавливаемого резца, мм | 32 | 32 | |
7 | Наибольшая масса оправки (блока), кг | 9,2 | 9,2 | |
8 | Наличие накопителей инструмента (резцедержатель) | Да | Да | |
9 | Кол-во инструментов, одновременно устанавливаемых на станке | 5…9 | 5…9 | |
10 | Время автоматической смены инструмента, С | 4 | 4 | |
11 | Наибольшее перемещение рабочих органов с инструментом, мм - по оси Х - по оси Z |
330 1260 |
330 1260 | |
12 | Дискретность задания перемещения, мкм - по оси Х (на радиус) - по оси Z |
1,0 1,0 |
1,0 1,0 | |
13 | Точность одностороннего позиционирования, мкм - по оси Х - по оси Z |
32 96 |
32 96 | |
14 | Количество управляемых формообразующих координат | 2 | 2 | |
15 | Количество одновременно управляемых формообразующих координат | 2 | 2 | |
16 | Наибольший крутящий момент на шпинделе, кНм | 2,29 | 2,29 | |
17 | Пределы частот вращения шпинделя, об/мин | 8…2000 (10…2500 по заказу) | 8…2000 (10…2500 по заказу) | |
18 | Условный размер конца шпинделя бабки шпиндельной по ГОСТ 12593-72 | ІІМ | ІІМ | |
19 | Наиб. диаметр заготовки, проходящей в отверстие шпинделя, мм | 80 | 80 | |
20 | Пределы рабочих подач суппорта, мм/мин - по оси Х (1…2000 по заказу) - по оси Z (1…2000 по заказу) |
1…4000 1…4000 |
1…4000 1…4000 | |
21 | Скорость быстрых перемещений, мм/мин - по Х - по Z |
10000 10000 |
10000 10000 | |
22 | Наиб. усилие резания для резцедержателя с вертикальной осью вращения, кН | 20 | 20 | |
23 | Мощность привод главного движения, кВт (22…45 по заказу) | 30 | 30 | |
24 | Суммарная мощность установлен. на станке электродвигателей, кВт | 50 (42…65 по заказу) | 50 (42…65 по заказу) | |
25 | Габаритные размеры станка (вместе с отдельно располагающимися агрегатами),мм - длина - ширина - высота |
5500 4255 2130 |
7200 4255 2130 | |
26 | Масса станка (вместе с отдельно расположенными агрегатами), кг | 8000 | 9000 | |
27 | Шероховатость – наружной цилиндрической поверхности после чистовой обработке на станке | Rq 2,5 | ||
