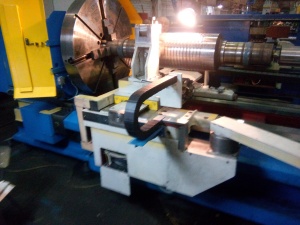

Станок специальный токарно-винторезный с ЧПУ 1Н65Ф3 (1М65Ф3)

Станок предназначен для обработки по программе цилиндрических, торцовых, конических, ступенчатых и криволинейных поверхностей деталей из чёрных и цветных металлов и сплавов, а также для сверления и растачивания центральных отверстий, нарезания резьб. Класс точности станка П (повышенная) по ГОСТ 8-82. Станок оснащается современными устройствами ЧПУ типа NC210, Sienumeric 802D, Sienumeric 840D, Fagor 8055T и др.

1.           Наибольший диаметр детали, устанавливаемой и обрабатываемой, мм

-  над станиной 1000

-  над суппортом 650

2.           Наибольшая длина обрабатываемой заготовки, мм. 1000, 3000.,5000, 6000, 8000, 10000, 12000

3.           Диаметр цилиндрического отверстия в шпинделе, мм.            128

4.           Фланцевый конец шпинделя по DIN    2-15М

5.           Количество ступеней частот вращения шпинделя        24

6.           Пределы частот вращения шпинделя, об/мин              5-500

7.           Величина подач:

- продольных, мм/об0.06-2,42

-поперечных, мм/об. 0,022-0,88

-резцовых салазок.мм/об.       0,022-0,88

8.           Величина шагов нарезания резьб:

-метрических,мм.1-96

-дюймовых, ниток/дюйм24-1/4

- модульных, модуль0,5-24

-питчевых, питч диаметральный            96-1

9.           Ускоренное перемещение суппорта, м/мин:

- продольное3

-поперечное и резцовых салазок          1

10.         Мощность главного привода, кВт.        22

11.         Набольший вес обрабатываемой детали в центрах, кг.            8000

12.         Масса станка, кг.           12800

13.         Габариты, мм:

-длина 4100, 6140, 8180, 9190, 11380, 13210, 15210

-ширина2200

- высота 1770

Стандартное Оборудование:

1.           Люнет подвижный (Ø70-Ø250мм.);

2.           Люнет неподвижный (Ø70-Ø380мм);

3.           Патрон четырехкулачковый Ø1000мм;
