Что такое редуктор

Редуктор представляет собой механизм, служащий для передачи и изменения крутящего момента. Принцип работы устройства основан на преобразовании угловых скоростей вращения входного и выходного валов за счет использования передач различного типа.

Типология редукторов

Приводы классифицируются по типу механической передачи.Всего существует несколько видов передач.

Виды передач, используемых в редукторах

Прямозубая - цилиндрическая зубчатая передача.

Прямозубая - коническая зубчатая передача.

Зубчатая - коническая передача с криволинейными зубьями.

Червячная передача.

Гипоидная передача.

Планетарная передача.

Косозубая - цилиндрическая зубчатая передача.

Шевронная - зубчатая передача.

Виды редукторов

Наиболее часто применяемые это червячные редукторы.

Эти приводы построены на основе червячной пары, состоящей из винта со специальной резьбой (червяка), который входит в зацепление с зубчатым колесом. При такой конструкции входной и выходной валы редуктора, зачастую, располагаются в перпендикулярных плоскостях относительно друг друга. Главная особенность червячных агрегатов — большая вариативность передаточных отношений.

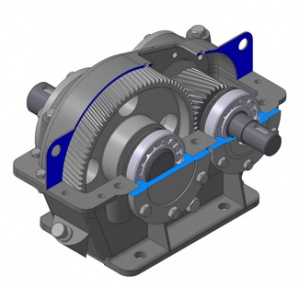

В сравнении с червячными редукторами, более эффективным и производительным является цилиндрический редуктор.

В его основе — зубчатые колеса с зубьями различной формы (косозубые или прямозубые). Также выпускаются двухступенчатые редукторы смешанного типа — цилиндро-конические и коническо-цилиндрические. В этом случае одна из ступеней агрегата имеет цилиндрическую передачу, другая — коническую. Коническая передача представляет собой два зубчатых колеса, расположенных по отношению друг к другу под углом 90 градусов. Цилиндрические агрегаты обеспечивают самый высокий КПД среди всех типов редукторов.

Редуктор с планетарной передачей построен на схеме приведённой далее. Несколько планетарных шестерен, объединенных в единый узел посредством водила, зацепляются с солнечной шестерней, которая в одноступенчатом исполнении жестко закрепляется на валу электродвигателя. Вокруг планетарных шестерен также вращается наружное зубчатое колесо, которое вступает с ними в зацепление посредством внутренних зубьев. Планетарный привод обеспечивает высокоточную передачу крутящего момента.

Независимо от типа все редукторы имеют ряд основных характеристик. Например это коэффициент полезного действия (КПД), передаточное отношение, угловые скорости ведущих и ведомых валов, их количество, передаваемая мощность, количество ступеней.

Сферы применения

В качестве приводного оборудования редукторы применяются в самых разных областях жизнедеятельности, в том числе, в промышленном производстве. Данные устройства являются одним из составных элементов металлообрабатывающих и деревообрабатывающих станков, подъемного оборудования, мотор-редукторов и других механизмов, задействованных в производстве.
