В данном обзоре речь пойдет об устройствах для перемотки кабеля обеспечивающих намотку как на барабаны, так и в бухты. Именно поэтому их относят к категории универсальных перемоточных станков. Поясним: для намотки в бухту на подобное устройство устанавливается технологический барабан, после намотки на который получаем бухту с кабелем, а установив кабельный барабан — осуществляется непосредственно намотка на барабан.

Остановимся немного на общих характеристиках, объединяющих все данные устройства:

• наличие гидравлического подъемника, то есть подъем кабельного барабана осуществляется с помощью гидравлических пинолей, что очень удобно, т к в данном случае не требуется привлечения дополнительного грузоподъемного оборудования
• станки оснащены измерителями длины кабеля серии ИДМ, сертифицированными, обеспечивающими высокую точность измерения длины при перемотке.
• возможность удобного перемещения. Станки имеют колесные опоры, что позволяет достаточно легко перемещать перемоточное устройство по территории склада или производственной площадки.

Универсальные устройства для перемотки кабеля, в свою очередь, можно разделить на подкатегории:

По типу кабелеукладчика:

• Устройства для перемотки кабеля с РКУ - ручным кабелеукладчиком, укладкой кабеля при перемотке управляет оператор
• Станки для перемотки кабеля с АКУ 1100 - автоматическим кабелеукладчик. В данном случае укладка кабеля на барабан происходит без оператора, полностью в автоматическом режиме

По грузоподъемности

По типоразмеру используемых кабельных барабанов

Рассмотрим самые популярные Универсальные устройства для перемотки кабеля

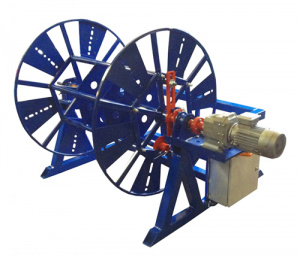

Устройство для перемотки кабеля УПК-14ПРГК

Этот станок уже многие предприятия успешно используют много лет. На протяжении десятилетий он совершенствовался и на данный момент является станком среднего класса, предназначенным для использования барабанов с 8 о 14 номер. Максимальная грузоподъемность станка 1 тонна. Максимальная масса наматываемой бухты составляет 300 кг. Устройство для перемотки выпускается в разных комплектациях: с АКУ 1100 - автоматическим кабелеукладчиком и РКУ — ручным кабелеукладчиком.

Как работает устройство для перемотки кабеля УПК-14ПРГК и его характеристики можно ознакомиться на видео:

Отметим, что совсем недавно появилась новинка УПК-14ПРГК с АКУ-900 — это устройство аналогичное УПК-14ПРГК с АКУ -1100, то есть оснащенное автоматическим кабелеукладчиком, но имеющим меньший шаг раскладки до 0,9 м. (удобно когда используются небольшие кабельные барабаны)

Следующим по популярности по праву считается устройство для перемотки кабеля УПК-16ПРГК

Устройство для перемотки кабеля УПК-16ПРГК

Этот станок также относят к среднему классу и имеет полностью идентичный функционал с предидущим устройством, но он уже работает с барабанами с 10 по 16 типоразмер. Максимальная масса наматываемого кабеля, провода, троса, каната и др. на барабан составляет 2000 кг. Максимальная масса наматываемой бухты 300 кг. Поставляется с технологическим барабаном типа «ромашка». Устройство для перемотки кабеля УПК-16 также выпускается в двух вариациях: с автоматическим кабелеукладчиком или ручным.

Для этого устройства также есть подробное видео о работе устройства, управлении и его характеристиках:

Устройство для перемотки кабеля УПК-16ПРГК -1,5

Это модификация рассматриваемого выше УПК-16, но разработана также для работы с барабанами с 8 по 16 номер, но для потребностей в более меньше грузоподъемности до 1500 кг. При этом максимальная масса наматываемой бухты остается прежней - 300 кг. Данное устройство комплектуется технологическим барабаном, измерителем длины и поставляется в двух вариантах: с РКУ и АКУ.

Устройство для перемотки кабеля УПК-16-3 ПРГК

Еще одна вариация УПК-16, но уже максимальной грузоподъемность до 3 тонн. Этот станок также универсален и позволяет наматывать кабель как в бухты, таки на барабаны. Максимальная масса наматываемой бухты стандартная - 300 кг. Для намотки в бухту в комплекте идет технологический барабан, а вот диапазон используемых кабельных барабанов уже с 12 по 16 типоразмер. Это устройство можно приобрести как с РКУ, так и с АКУ

Напоследок, необходимо упомянуть и устройство для перемотки кабеля УПК-12 ПРГК.

Устройство для перемотки кабеля УПК-12 ПРГК

Этот станок некогда бил рекорды по популярности, но из-за появления новых модификаций ушел на второй план. На многих предприятиях он продолжает работать, что говорит о большом эксплуатационном ресурсе этих станков.

Устройство для перемотки кабеля УПК-12 ПРГК предназначено для намотки кабеля (провода, троса, каната) диаметром не более 65 мм, на кабельные барабаны с 8 по 12 номер, также возможно использование барабанов 14 номера с применением центрирующих втулок. Максимальная грузоподъемность 1 тонна, максимальный вес бухты 300 кг. Выпускается с различны исполнением кабелеукладчика: АКУ и РКУ

Подводя итоги, можно сказать, что популярность устройств для перемотки кабеля УПК-14 и УПК-16 состоит не только в их главном преимуществе — универсальности, но и в длительном сроке службы и конечно же высокой точности измерения длины.

В обзоре рассматривалось оборудование для перемотки кабеля одного из известных отечественных производителей группы компаний ИПГ СМОЛ.
