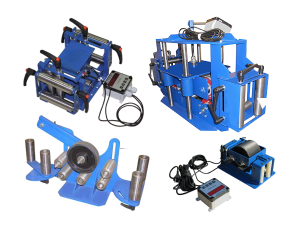

На современном рынке электротехнической продукции представлены измерители длины, (устройства, которые позволяют определить точную длину провода), достаточно большого количества производителей. Одним из наиболее известных и крупных отечественных производителей таких приборов является ИПГ СМОЛ. Эта компания уже более 20 лет выпускает различные устройства для измерения длины: для мебельной кромки, рулонных материалов, но наиболее популярной стала линейка серии ИДМ для измерения длины кабеля.

Главным преимуществом измерителей, производства этой компании является их высокая точность - благодаря применению уникальных современных технологий и собственных инженерных разработок.

Все измерители в линейке серии ИДМ являются электронными и реализованы на счетчике импульсов ИД-2 (есть обзор электронного герметичного счетчика импульсов ИД-2).

Они имеют основные общие характеристики:

• предел допускаемой абсолютной погрешности измерения длины,  - +/-(0,1+0,01 L); где L - длина измеряемого материала, м
• пропускная способность — 10 м/с
• возможность нескольких вариантов подключения (можно запитать от 220В или 12В):
  • от 205 до 235/В от 45 до 55 Гц ( при стандартной комплектации электронным счетчиком для использования в сети 220 В/50 Гц
  • 12 В/24 В/36 В ( при специальном исполнении для использования питания от источников питания 12, 24, 36 В)

Для всех измерительных приборов этой линейки идет стандартная комплектация:

• рама измерительного устройства,
• блок входных и выходных роликов,
• электронный счетчик импульсов (герметичный) - тахометр ИД-2 с комплектом датчиков пр-ва СМОЛ.

У производителя есть техподдержка и дается гарантия 12 месяцев

Первый в линейке Измеритель длины ИДМ-20 МИНИ

Главным преимуществом этой модели является компактность и невысокая цена.

Его габариты: 160 (длина) х75 (высота) х90 (ширина) мм.

Диаметр материала, который можно прогонять через измеритель — от 0,5 до 20 мм. Есть звуковая индикации по достижении запрограммированной длины, функция сохранения памяти предыдущих измерений.

Видео с демонстрацией работы ИДМ-20МИНИ

Из минусов отметим, измеритель длины ИДМ-20МИНИ не подлежит использованию в сфере государственного регулирования обеспечения единства средств измерения, изделие может быть подвергнуто калибровке. Прибор поставляется без предоставления организации услуг по организации калибровки, калибровка организуется и проводится Покупателем. Подобный измеритель, где нет таких ограничений – измеритель длины кабеля ИДМ-20.

Измеритель длины кабеля ИДМ-20

Это самая популярная модель для измерения длины кабеля диаметром до 20 мм. Измеритель длины кабеля ИДМ-20 сертифицирован, внесен в Росреестр и запатентован.

По габаритам относится к малым измерителям, его длина 210 мм, высота 145 мм, ширина 130 мм.

Устройство реверсивное, также есть звуковая индикация, сохранение памяти. Высокоточен, надежен!

Видео с демонстрацией работы ИДМ-20

Измеритель длины материалов ИДМ-30

ИДМ-30 — это измеритель длины среднего размера, не менее популярен, чем предидущий. Он позволяет измерять материал больших диаметров, но максимум до 30 мм. Также работает в комплекте со счетчиком импульсов ИД-2, который можно программировать, память сохраняется неограниченное время после выключения, есть звуковой сигнал.

Габариты прибора: длина (с ручкой) 270 мм, высота (от основания до верхней части колеса) 160 мм, ширина (вместе с датчиками) 180 мм.

Измеритель может использоваться с разным типом материала, не только для кабеля, например, со стальным канатом (тросом) для этого используются закаленные колеса, а для скользящего материала устройство комплектуется прорезиненным колесом. Простая и крепкая конструкция с порошковой износостойкой окраской. Измеритель длины ИДМ-30 сертифицирован (имеет сертификат об утверждении типа средств измерения) и запатентован.

Видео с демонстрацией работы ИДМ-30

Измеритель длины материалов ИДМ-65

ИДМ-65 — это уже измеритель тяжелого класса, позволяет измерять материалы максимальным диаметром до 65 мм и выпускается в двух модификациях: ИДМ-65ПВР и ИДМ-65ПВВР. Отличие у этих моделей следующие: у ИДМ-65ПВВР все ролики подвижные, а у ИДМ-65ПВР только два подвижных ролика, вертикальные ролики не регулируются. У этой конструкции больше точек крепления, их 8, в отличие от младших версий, где всего 4 точки крепления. Стандартная комплектация — это стальное колесо, есть комплектации с закаленным или прорезиненным колесом. Измеритель работает в паре с электронным счетчиком импульсов ИД-2, запитать можно и от розетки и от аккумулятора.

Габариты измерителя: длина 340 мм, высота 190 мм, ширина 210 мм.

Измеритель длины ИДМ-65ПВР сертифицирован (имеет сертификат об утверждении типа средств измерения) и запатентован.

Принцип работы ИДМ-65 можно посмотреть на видео

Измеритель длины материалов ИДМ-120

ИДМ-120 — еще один измеритель тяжелого класса для измерения материалов диаметром от 10 до 120 мм. Есть все опции более младших версий: реверс, сохранение памяти неограниченное время, звуковой сигнал по достижении запрограммированной длины, возможность подключения как к розетке, так и к аккумулятору и т. д.

Габариты устройства: длина 698 мм, ширина 185 мм, высота 445 мм. Вес 30 кг. Рама крепкая, усиленные сварные швы, порошковая прочная окраска.

Измеритель длины кабеля ИДМ-120 запатентован и имеет сертификат об утверждении типа средств измерения, проверить можно сайте Гос.рееестра.

Видео с демонстрацией работы ИДМ-120

Измеритель длины материалов ИДМГ-80

Мы решили включить в этот обзор ИДМГ-80 — гусеничный измеритель длины материалов. Его особенность в том, что здесь вместо стандартных роликов применена технология гусеничного типа. При измерении длины кабель не деформируется и не проскальзывает, исключены ошибки и неточности при измерении неровных материалов, а также погрешности связанные с изгибом измеряемого материала.

Этот измеритель позволяет работать с материалами диаметром до 80 мм.

Габаритные размеры устройства: длина 908 мм, ширина 310 мм, высота 456 мм

Измеритель длины материалов ИДМГ-80 Не подлежит использованию в сфере государственного регулирования обеспечения единства средств измерения, изделие может быть подвергнуто калибровке.

Видео работы ИДМГ-80

Измерители длины кабеля ИДМ предназначен для применения:

• на предприятиях кабельной промышленности для технологического контроля длины и скорости движения кабеля непосредственно в процессе его изготовления;
• для измерения сменной, суточной и т.п. выработки технологической линии;
• для формирования отрезков кабеля заданной длины при контрольной перемотки;
• для измерения длины при отгрузке готовой продукции потребителям;
• на предприятиях оптовой торговли для контроля длины кабеля, поступившего от изготовителя и для учета остатков на складе;
• в магазинах розничной торговли для намотки отрезков заданной длины при продаже покупателям.

В обзоре рассмотрены все важные характеристики измерителей длины:

• точность измерения
• интерфейс приборов
• дополнительные функции
• питание
• габариты и др.

Надеемся, что этот обзор поможет вам в выборе подходящего измерителя длины кабеля отвечающего вашим потребностям.
