При покупке автомобильных весов, каждый производитель упоминает, что его оборудование имеет степень защиты ip 68. Такое определение абстрактно и никто не дает разъяснение, что это значит и хорошая ли эта защита. Мы постараемся дать развернутый ответ на этот вопрос на примере выпускаемого нашим производством оборудования.

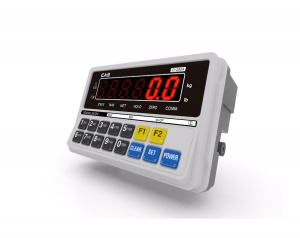

Автомобильные весы — это довольно сложное оборудование состоящие из различных компонентов, эти компоненты имеют различную степень защиты. Например тензометрические датчики имеют степень защиты ip 68, а весовой терминал имеет защиту ip 67. Теперь более подробно разберем, что обозначает такая маркировка.
Ingress Protection Rating (в переводе с английского языка — степень защиты от проникновения) — система классификации степеней защиты оболочки электрооборудования и других устройств от проникновения твёрдых предметов, пыли и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254).
Под степенью защиты понимается способ защиты, проверяемый стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твёрдых предметов и (или) воды, жидкостей внутрь защитной оболочки.
Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.
Код имеет вид IPXX, где на позициях X находятся цифры либо символ X, если степень не определена. За цифрами могут идти одна или две буквы, дающие вспомогательную информацию. Например, бытовая электрическая розетка может иметь степень защиты IP22 — она защищена от проникновения пальцев и не может быть повреждена вертикально или почти вертикально капающей водой. Максимальная степень защиты по этой классификации — IP68: то есть пыленепроницаемый прибор, выдерживающий длительное погружение в воду под давлением. В данное время максимальная степень защиты — IP69K: маркировка корпусов изделий, выдерживающих высокотемпературную мойку под высоким давлением.
Первая цифра — защита от проникновения посторонних предметов
Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой:
людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека;
оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов.
Если первая характеристическая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов.
Первая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой.
При первой характеристической цифре, равной 1, 2, 3 и 4, оболочка обеспечивает защиту от внешних твёрдых предметов диаметром больше или равным соответственно 50, 12,5, 2,5 и 1,0 мм.
При цифре 5 оболочка обеспечивает частичную, а при цифре 6 — полную защиту от пыли.
Описание0-Защита отсутствует1≥ 50 ммБольшие поверхности тела, нет защиты от сознательного контакта2≥ 12,5 ммПальцы и подобные объекты3≥ 2,5 ммИнструменты, кабели и т. п.4≥ 1 ммБольшинство проводов, болты и т. п.5ПылезащищённоеНекоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Полная защита от контакта6ПыленепроницаемоеПыль не может попасть в устройство. Полная защита от контактаУровеньЗащита от посторонних предметов,имеющих диаметр
Вторая цифра — защита от проникновения воды
Вторая характеристическая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.
Если вторая характеристическая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды.
Вторая характеристическая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды; 2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º; 3 — от воды, падающей в виде дождя; 4 — от сплошного обрызгивания; 5 — от водяных струй; 6 — от сильных водяных струй; 7 — от воздействия при временном (непродолжительном) погружении в воду; 8 — от воздействия при длительном погружении в воду; 9 - в условиях высокотемпературной мойки даже при высоком давлении воды.
УровеньЗащита отОписание0-Защита отсутствует1Вертикальные каплиВертикально капающая вода не должна нарушать работу устройства2Вертикальные капли под углом до 15°Вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15°3Вертикальные капли под углом до 60°Защита от дождя. Брызги падают вертикально или под углом до 60° к вертикали4БрызгиЗащита от брызг, падающих в любом направлении.5Струи водыЗащита от водяных струй с любого направления6Сильных струй волны/морские волныЗащита от морских волн или сильных водяных струй. Попавшая внутрь корпуса вода не должна нарушать работу устройства.7Кратковременное погружение на глубину до 1 мПри кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. Постоянная работа в погружённом режиме не предполагается.8Погружение на глубину более 1 м длительностью более 30 мин.Устройство может работать в погружённом режиме
9Воздействие с водой высокой температурыУстройство может работать в условиях высокотемпературной мойки под воздействием высокого давления воды
Часто защита от попадания жидкостей автоматически обеспечивает защиту от проникновения. Например, устройство, имеющее защиту от жидкости на уровне 4 (прямое разбрызгивание) автоматически будет иметь защиту от попадания посторонних предметов на уровне 5.
Дополнительные буквы
Дополнительная буква обозначает степень защиты людей от доступа к опасным частям и указывается в том случае, если:
действительная степень защиты от доступа к опасным частям выше степени защиты, указанной первой характеристической цифрой;
обозначена только защита от вредного воздействия воды, а первая характеристическая цифра заменена символом «Х».
Дополнительная буква «A» указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, «B» — пальцем, «C» — инструментом, «D» — проволокой.
БукваЗначениеAтыльной стороной рукиBпальцемCинструментомDпроволокой
Вспомогательная буква «H» обозначает высоковольтное электрооборудование. Вспомогательные буквы «M» и «S» указывают на то, что оборудование с движущимися частями во время испытаний на соответствие степени защиты от вредных воздействий, связанных с проникновением воды, находится соответственно в состоянии движения или неподвижности.
БукваЗначениеHВысоковольтная аппаратураMВо время испытаний защиты от воды устройство работалоSВо время испытаний защиты от воды устройство не работалоWЗащита от погодных условий
Степень защиты оболочки может быть обозначена дополнительной буквой только в том случае, если она удовлетворяет всем более низким по уровню степеням защиты, например: IP1XB, IP1XC, IP1XD, IP2XC, IP2XD, IP3XD
Расширение стандарта
Немецкий стандарт DIN 40050-9 расширяет IEC 60529 до степени защиты IP69K, применяемой для высокотемпературной мойки под высоким давлением. Такие корпуса имеют не только полную защиту от пыли (IP6X), но и способны выдержать высокое давление воды во время мойки.
Степень защиты IP69K была первоначально разработана для дорожных транспортных средств, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но в настоящее время находит применение в других областях (пищевая и химическая промышленность).
